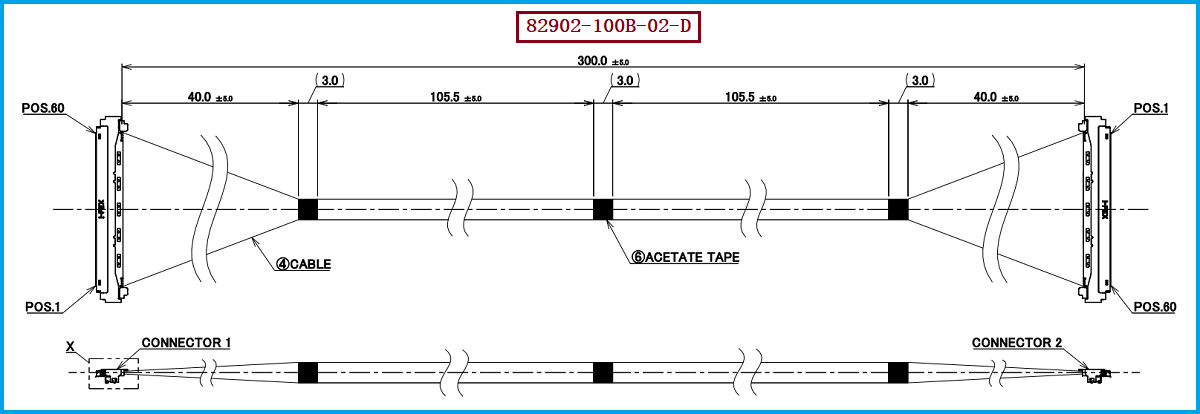

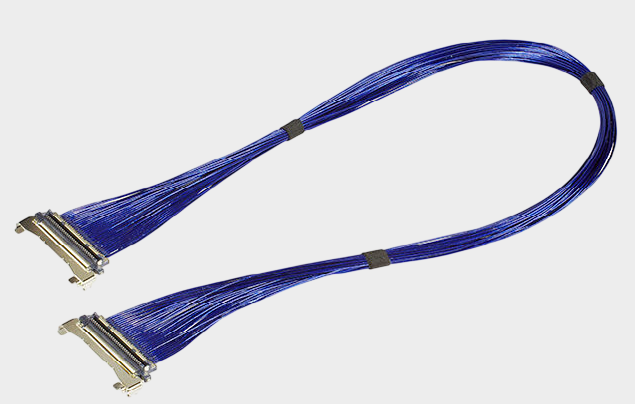

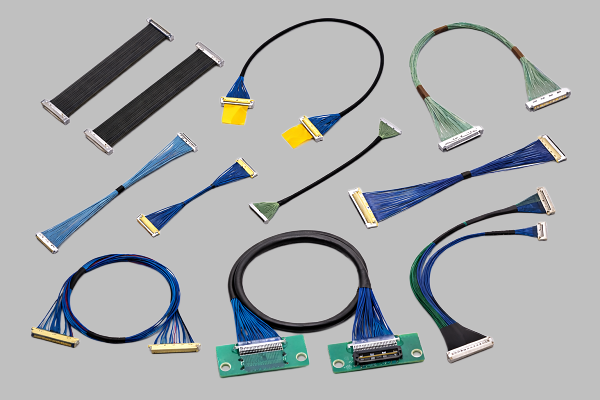

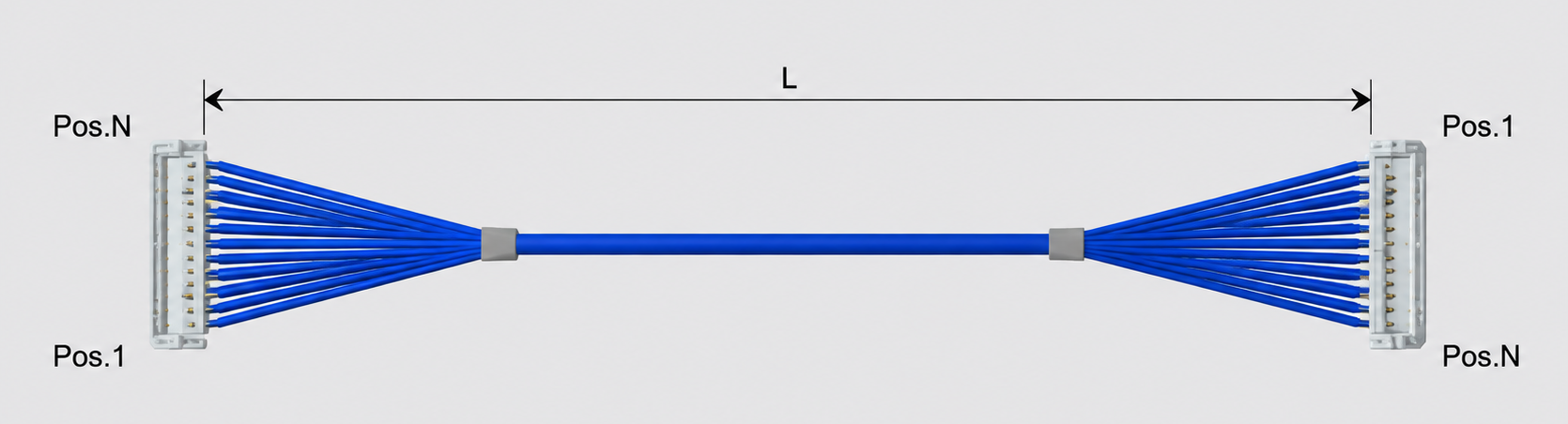

I-PEX 82902-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

产品概述：60PIN、0.4mm间距，面向高密度高速互连
对于笔记本电脑、AI终端、高性能显示设备、工业视觉及高速计算设备而言，内部高速信号通道数量不断增加，连接器与线束不仅要满足高速传输，还要兼顾有限空间内的高密度布线。本文介绍的 I-PEX 82902-100B-02-D 属于CABLINE®-UM系列极细同轴线束评估样品，采用 60PIN、0.4mm间距的高密度连接方案，配套线材端连接器型号为 20878-060T-01，连接器可适配 40#AWG极细同轴线材。CABLINE®-UM采用垂直/直角结构，连接器配合高度约为2.2±0.15mm，并具有机械锁扣及ZenShield®全屏蔽设计，适合对高速信号完整性、EMI抑制以及内部空间利用率要求较高的电子设备。对于工程师而言，60PIN方案的价值并不只是“Pin数更多”，而是能够在有限PCB和结构空间内，为多通道高速信号提供更加完整的连接资源。

-------------------------------------------------------------------------------------------------

不同Pin数方案如何选择？工程师应先看信号数量，再看空间与线材
极细同轴线束不同Pin数方案如何选择？ 实际项目中不能简单理解为“Pin数越多越好”，而应根据系统实际信号数量、接口类型、PCB空间、连接器尺寸以及电源与地线分配综合确定。CABLINE®-UM系列覆盖30PIN、40PIN、50PIN、60PIN等不同方案，Pin数增加意味着能够承载更多信号通道，但连接器横向尺寸也会相应增加；按照其结构尺寸关系，宽度约为 5.0＋0.4×Pin数量 mm，因此60PIN方案对应的理论宽度约为29mm。对于需要连接多路高速差分信号、显示信号、摄像头数据或其他高速数据通道的设备，60PIN方案能够提供更充足的信号与接地资源；如果实际信号数量较少，则30PIN、40PIN或50PIN可能更加合理，可避免连接器占用空间及线束成本增加。采购人员在选型时，也应同时确认连接器Pin数、线径、线束长度、端接方式及需求数量，避免仅根据Pin数选择而造成规格过剩。

-------------------------------------------------------------------------------------------------

40#AWG线材与60PIN连接器匹配：兼顾高速传输与线束空间
本款 I-PEX 82902-100B-02-D 配套的线材端连接器为 20878-060T-01，对应 60PIN、0.4mm间距连接结构，并可适配 40#AWG Micro-Coax极细同轴线材。对于高速信号应用，40#AWG在尺寸、柔性以及信号传输需求之间具有较好的综合适用性，但实际项目不能只看AWG规格，还需要结合目标信号速率、线束长度、特性阻抗、衰减、串扰、弯折路径以及系统EMI环境进行验证。CABLINE®-UM连接器本身面向高速应用设计，支持包括USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等在内的多种高速接口应用；因此工程师在进行线束设计时，应根据实际信号协议和通道数量确定Pin Assignment，再结合40#AWG线材及连接器结构进行阻抗和信号完整性验证，而不是直接套用某一种固定线材规格。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于正在进行国产替代、降本或第二供应商开发的工程师和采购人员，建议首先以 I-PEX 82902-100B-02-D 的关键结构作为替代基准，包括 CABLINE®-UM系列、60PIN、0.4mm间距、连接器型号20878-060T-01、40#AWG极细同轴线材等核心条件，再根据设备内部实际走线空间确定线束长度和出线方向。若原设计采用30PIN、40PIN或50PIN，则可以根据实际信号数量重新进行Pin数匹配，并重点验证连接器配合尺寸、Pin Assignment、线材规格、阻抗、插拔可靠性及高速信号完整性。我们公司可提供 I-PEX 82902-100B-02-D 兼容替代线束方案，可围绕客户实际产品结构和信号需求进行极细同轴线束的规格匹配、长度定制及替代方案开发，为工程师进行样品验证、国产替代及批量采购提供配套支持。

-------------------------------------------------------------------------------------------------

合理选择Pin数，让高速线束设计兼顾性能、空间与成本
I-PEX 82902-100B-02-D 是一款以 60PIN、0.4mm间距、40#AWG极细同轴线材、20878-060T-01连接器为核心配置的高速极细同轴线束方案。对于工程师而言，Pin数选择的核心原则应是“信号数量决定基础Pin数，结构空间决定连接器尺寸，信号速率和传输距离决定线材及电气参数”；对于采购人员而言，则应进一步关注产品兼容性、交期、成本、批量一致性及国产替代能力。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。通过合理匹配Pin数和线材规格，可以在高速传输、EMI控制、小型化设计与成本之间取得更好的平衡，为下一代高密度电子设备内部互连提供可靠的极细同轴线束解决方案。
