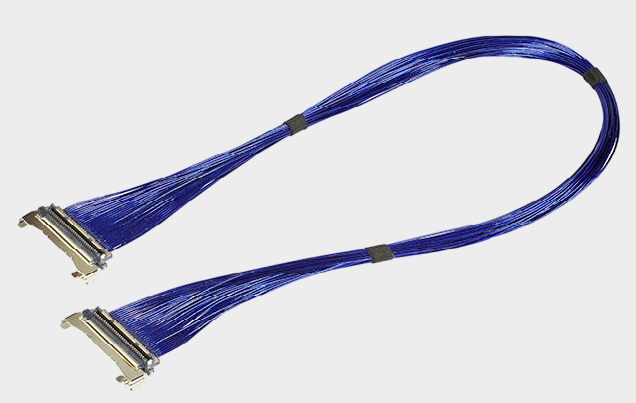

I-PEX 82901-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

从工程应用看：为什么极细同轴线束更考验制造工艺？
在AI设备、高速计算设备、工业视觉、高清显示及高密度电子设备内部，信号速率不断提升，而PCB与模块之间的空间却越来越有限，极细同轴线束因此成为高速、小型化互连的重要方案。以 I-PEX 82901-100B-02-D 为例，该产品属于 CABLINE®-UM 系列60Pin极细同轴线束方案，采用 1-N 线位定义，线材端配套 20878-060T-01 连接器型号。对于工程师而言，这类线束真正的难点并不只是“把线接上”，而是要同时控制超细线材的断线风险、高频传输损耗、阻抗一致性、端接质量以及连接器匹配；对于采购人员而言，则需要进一步关注供应商是否能够稳定量产、规格是否能够兼容、品质是否一致，以及在原厂供应之外能否获得可靠的替代方案。

-------------------------------------------------------------------------------------------------

解决“断线”：极细线束制造需要从材料、端接到弯折进行控制
极细同轴线束的线径越细，对加工过程中的机械应力越敏感，因此“断线”不能仅依靠最终通断测试来解决，而需要从生产工艺环节进行预防。针对 82901-100B-02-D 这类60Pin、1-N结构的极细同轴线束，制造过程中需要重点控制线材剥离、同轴结构处理、芯线与端子的连接、屏蔽层处理以及连接器组装过程，避免因拉伸、挤压、过度弯折或端接应力造成隐性损伤。同时，线束成品还需要关注线序准确性和整体外观一致性，尤其是多芯高密度结构下，任何一个端位出现异常都可能影响整组信号。对于工程师来说，合理的线束走线、弯曲半径及固定方式同样重要；对于采购人员来说，则应优先选择具备成熟极细同轴线束加工能力和稳定质量管控体系的供应商。

-------------------------------------------------------------------------------------------------

解决“损耗”：高速信号传输的核心是阻抗、屏蔽与端接一致性
当极细同轴线束进入高速信号应用后，“损耗”就不仅仅是导体电阻问题，还涉及高频传输过程中的阻抗控制、插入损耗、回波损耗、串扰以及EMI干扰等因素。CABLINE®-UM连接器采用 0.4mm Contact Pitch，并具备 ZenShield®全EMI屏蔽及机械锁扣设计，产品定位本身就是面向高密度、高速信号互连应用；其资料中还显示，该系列支持最高 40Gbps/lane PAM3 的高速传输能力，并可用于USB4、Thunderbolt、DisplayPort、eDP、HDMI、MIPI等高速接口场景。因此，在替代线束的开发过程中，不能简单按照“相同针数、相同长度”进行复制，而应围绕极细同轴线材本身的电气性能、连接器端接结构及整体信号链进行匹配。我们公司可提供 I-PEX 82901-100B-02-D 兼容替代线束方案，可根据客户设备的结构空间、线位定义及连接要求进行极细同轴线束方案匹配，为高速设备内部互连提供可选的国产化/兼容替代方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不能只看料号，更要核对“线位+连接器+线材+结构”

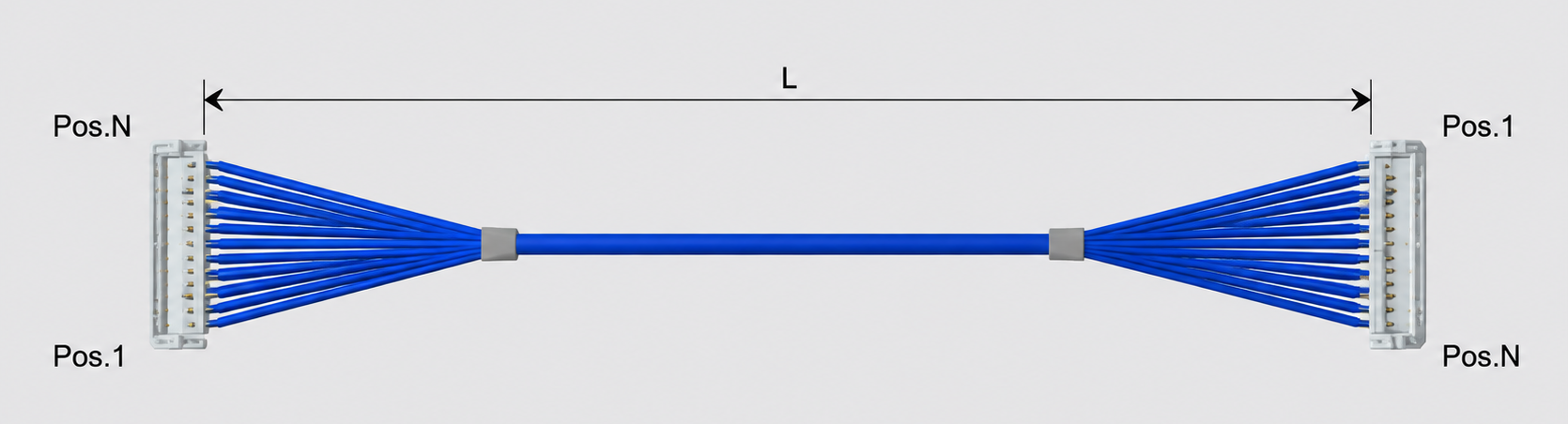

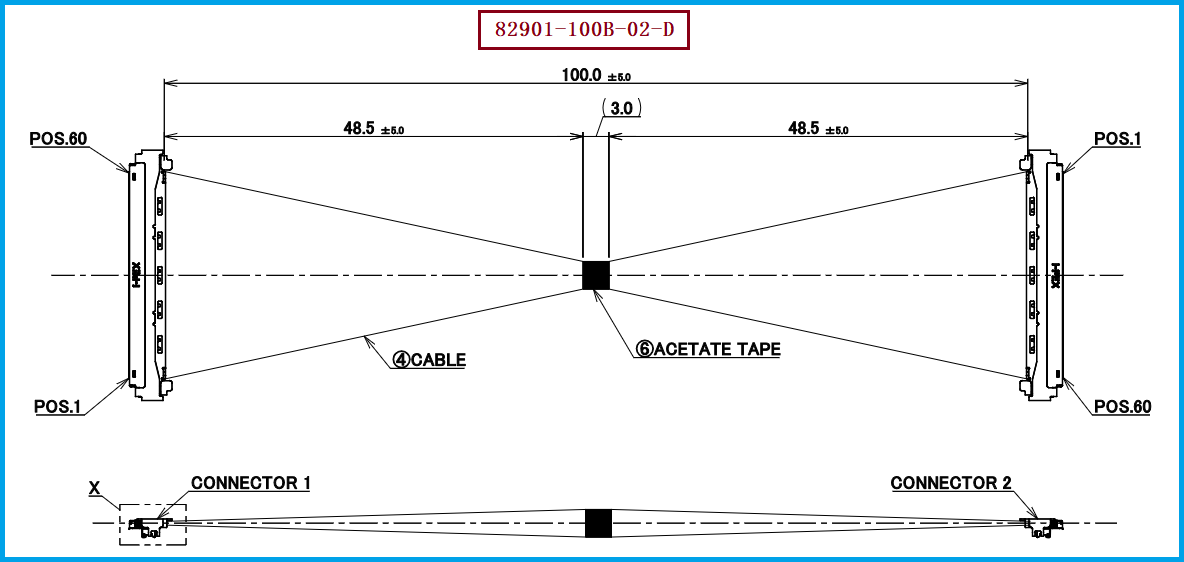

对于工程师和采购人员而言，选择 I-PEX 82901-100B-02-D 的兼容替代产品时，建议首先确认60Pin配置以及 1-N线位定义，再核对线材端使用的 20878-060T-01 连接器型号，并进一步确认实际使用的极细同轴线规格、线束长度、出线方向、端接方式及设备内部安装空间。尤其需要注意，连接器型号兼容并不代表整条线束就一定可以直接替换，高速应用还需要关注特性阻抗、信号完整性、屏蔽连续性和端接一致性。采购端在进行供应商评估时，也建议将“样品兼容”与“批量稳定生产”分开考察，重点确认供应商是否能够按照原产品的接口、线位和机械尺寸进行稳定复制，并能够根据实际项目需求调整长度、线材规格和加工工艺。对于需要替代原厂线束的项目，我们可以围绕 82901-100B-02-D 的应用要求进行兼容性分析，并提供相应的极细同轴线束替代方案。

-------------------------------------------------------------------------------------------------

把“细”做到可靠，才能真正支撑高速设备稳定运行
极细同轴线束看似只是设备内部的一段连接线，但在高速、高密度、小型化设备中，它实际上承担着关键的高速信号互连任务。I-PEX 82901-100B-02-D 所对应的60Pin、1-N线位定义及 20878-060T-01 连接器配置，体现了CABLINE®-UM系列在高密度高速互连领域的应用特点。对于工程师而言，解决断线、损耗和兼容性问题，需要从线材、端接、屏蔽、阻抗及结构设计多个维度综合考虑；对于采购人员而言，则需要同时关注规格匹配、批量一致性、供应能力与替代成本。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们专注于极细同轴线束的生产制造与兼容替代方案开发，可根据客户提供的原厂料号、连接器型号、线位定义及结构要求进行定制，为高速计算、AI设备、工业视觉、显示设备及其他高密度电子产品提供可靠的极细同轴线束解决方案。
