I-PEX 83042-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

为什么越来越多高速设备采用极细同轴线？
随着USB4、Thunderbolt 5、高速显示、工业视觉、AI计算及高性能终端设备不断向更高数据速率发展，设备内部的高速信号连接对线束的空间占用、信号完整性、抗电磁干扰能力以及布线灵活性提出了更高要求。传统FPC、普通排线在高速传输场景中虽然具有柔性和成本方面的优势，但当信号速率不断提升后，阻抗控制、串扰、EMI以及高密度布线等问题越来越受到工程师关注。极细同轴线则通过“单通道独立屏蔽”的结构，将信号导体、绝缘层、屏蔽层和外被进行同轴化设计，在有限空间内实现更加稳定的高速信号传输。因此，在高分辨率显示模组、笔记本电脑、AI终端、工业相机、机器视觉设备、高速计算设备以及VR/AR设备中，极细同轴线束的应用越来越广泛。对于工程师而言，采用极细同轴线并不只是为了“线更细”，更重要的是在有限结构空间内兼顾高速信号完整性、EMI控制、柔性布线和连接可靠性；对于采购人员而言，则意味着可以在保持原有接口体系和装配方式的基础上，寻找规格匹配、品质稳定且具备批量供应能力的兼容替代线束。

-------------------------------------------------------------------------------------------------

I-PEX 83042-100B-01-D极细同轴线束产品介绍

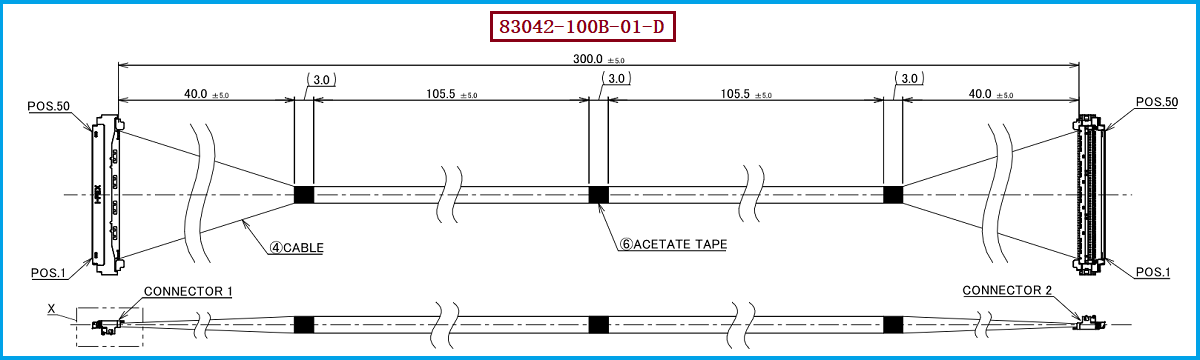

本次介绍的产品为 I-PEX 83042-100B-01-D，属于CABLINE®-UM系列50Pin极细同轴线束，其线材端配套使用的连接器型号为 20878-050T-01，线束长度为 300MM，采用AWG40极细同轴线配置，Pin Assignment为1-1。对应的CABLINE®-UM连接器采用0.4mm超细接触间距和垂直/直角结构设计，能够适应高密度、小型化电子设备内部空间。对于需要进行国产化、供应链优化或第二供应商导入的客户来说，83042-100B-01-D这类标准化高速极细同轴线束的关键并不只是外观尺寸一致，还需要同时关注50Pin数量、AWG40线材规格、300MM长度、1-1线序、端连接器型号以及高速信号性能等关键参数。我们公司可提供：I-PEX 83042-100B-01-D兼容替代线束方案，可根据客户原有设备结构、连接器接口、线长、Pin定义及电气性能要求进行极细同轴线束的生产制造，为工程开发、样品验证、批量生产以及供应链替代提供线束产品支持。

-------------------------------------------------------------------------------------------------

从工程师视角看：极细同轴线为什么适合高速信号传输？
对于高速设备设计工程师来说，极细同轴线的核心价值在于能够在有限空间中实现更加可控的高速信号传输。以本次 I-PEX 83042-100B-01-D 所采用的AWG40极细同轴线为例，单根同轴线具有独立屏蔽结构，可以在多通道高密度排列环境中降低相邻信号之间的干扰风险。当USB4、Thunderbolt、高速DisplayPort、eDP以及工业视觉图像数据等高速信号在设备内部传输时，信号频率越高，对阻抗连续性、插入损耗、回波损耗、串扰以及屏蔽连续性的要求就越严格。CABLINE®-UM连接器采用ZenShield®全屏蔽设计和多点接地结构，并配备机械锁扣，有助于保持连接区域的EMI屏蔽和机械稳定性。因此，工程师在进行高速线束设计时，应将“线材+连接器+PCB+端接工艺”作为一个完整的高速互联系统进行评估，而不能仅凭线径、Pin数或连接器外形判断是否能够实现真正意义上的兼容。对于采购人员而言，也建议在询价和供应商评估阶段明确高速线束的阻抗、衰减、串扰、线序、连接器型号及加工一致性要求，从而避免出现“机械尺寸可以安装，但高速信号性能无法满足”的替代风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于 I-PEX 83042-100B-01-D 的选型、兼容及替代，建议工程师首先确认原产品的核心配置，即 50Pin、AWG40、300MM、1-1 Pin Assignment以及20878-050T-01连接器，然后进一步核对实际设备中的信号定义、Ground排列、线材特性阻抗、屏蔽结构和端接尺寸。如果只是进行机械替换，需要重点保证连接器型号、Pin数量、配合结构、线束长度和出线方向与原产品匹配；如果用于USB4、Thunderbolt、高速显示或其他高速数据传输，则还需要进一步进行TDR阻抗测试、插入损耗测试、回波损耗测试、串扰测试以及实际系统高速信号验证。对于采购人员而言，可以将“原厂型号对应能力+样品验证能力+批量制造能力+质量一致性+交期与成本”

作为供应商筛选的重要依据。我们的极细同轴线束生产方案可围绕原厂线束规格进行兼容设计，并可根据客户需求匹配 20878-050T-01 等对应端连接器，生产 300MM 等指定长度的50Pin极细同轴线束。对于希望降低单一品牌供应风险、寻找第二供应商或者进行国产兼容替代的客户，可优先提供原线束实物、2D图纸、连接器型号或设备端接口信息，由工程团队进一步确认可替代方案及验证条件。

-------------------------------------------------------------------------------------------------

I-PEX 83042-100B-01-D 是一款50Pin、AWG40、300MM的CABLINE®-UM系列极细同轴线束，其线材端使用 20878-050T-01 连接器。随着高速数据传输、AI设备、高分辨率显示和工业视觉等应用不断发展，极细同轴线束凭借高密度、小型化、独立屏蔽以及高速信号传输方面的优势，正在成为越来越多高性能电子设备内部互联的重要选择。对于需要进行原厂替代、第二供应商导入或供应链优化的客户，不能仅关注线束外观和尺寸，更应从机械、电气、高速信号及可靠性等多个维度进行综合验证。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司可提供 I-PEX 83042-100B-01-D兼容替代线束方案，为客户提供从样品打样、规格匹配到批量生产的极细同轴线束制造支持。
