I-PEX 82899-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

产品定位：面向高速、高密度电子设备的极细同轴线束方案

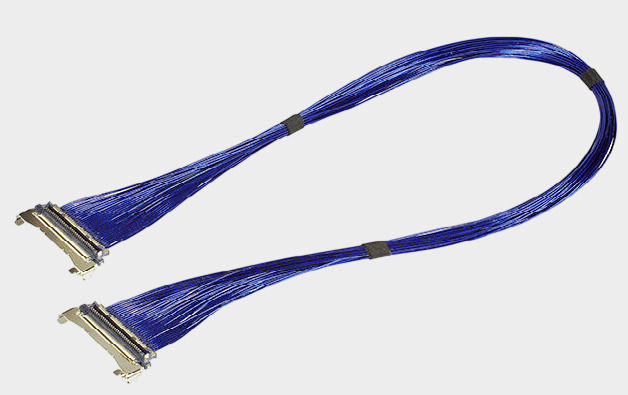

随着USB4、Thunderbolt、高分辨率显示、工业视觉、AI计算设备等应用不断提高数据传输速率，设备内部连接已经不只是追求“能连接”，而是越来越重视高速信号完整性、阻抗控制、抗干扰能力、空间占用以及长期可靠性。本次介绍的 I-PEX 82899-100B-02-D，属于I-PEX CABLINE®-UM系列50Pin极细同轴线束评估样品，对应50Pin、40AWG Micro-Coaxial Cable、1-N Pin Assignment方案，典型长度规格为100mm。该线束配套使用的线材端连接器型号为 20878-050T-01，连接器可适配 AWG#40 极细同轴线。对于工程师而言，这类产品的价值不仅在于“线径更细”，更重要的是利用同轴结构将信号导体、绝缘层与屏蔽结构进行合理组合，在有限的设备内部空间中兼顾高速传输与电磁兼容；对于采购人员而言，则意味着在寻找原厂对应方案之外，可以从同规格、同接口、同Pin数、同线径以及尺寸兼容等维度寻找成熟的极细同轴线束替代供应方案。

-------------------------------------------------------------------------------------------------

高速信号传输为什么要用极细同轴线？关键在于信号完整性
当信号速率不断提高，PCB走线和普通线材所面对的阻抗不连续、串扰、EMI、电磁辐射以及信号衰减等问题会更加明显。极细同轴线的核心优势，就是通过同轴结构形成相对稳定的传输环境，使高速信号在较小线径下仍能够获得较好的阻抗控制和抗外部干扰能力。尤其是在USB4、Thunderbolt、高速显示、工业相机、机器视觉等设备内部，高速差分信号往往需要在有限空间内完成多通道传输，如果采用传统体积较大的连接线，不仅占用空间，还可能增加布线难度。因此，极细同轴线束逐渐成为高密度、高速率设备内部互连的重要选择。CABLINE®-UM连接器采用0.4mm接触间距、垂直直角出线结构，并支持ZenShield®全屏蔽技术及机械锁扣设计；其产品体系面向高速信号传输应用，可支持最高40Gbps/lane PAM3级别的传输方案。对于工程师来说，选用极细同轴线并不是简单地追求“越细越好”，而是需要结合传输速率、特性阻抗、线长、AWG、Pin数量、连接器结构以及EMI要求进行系统匹配。

-------------------------------------------------------------------------------------------------

I-PEX 82899-100B-02-D配套结构：50Pin、0.4mm间距与AWG#40

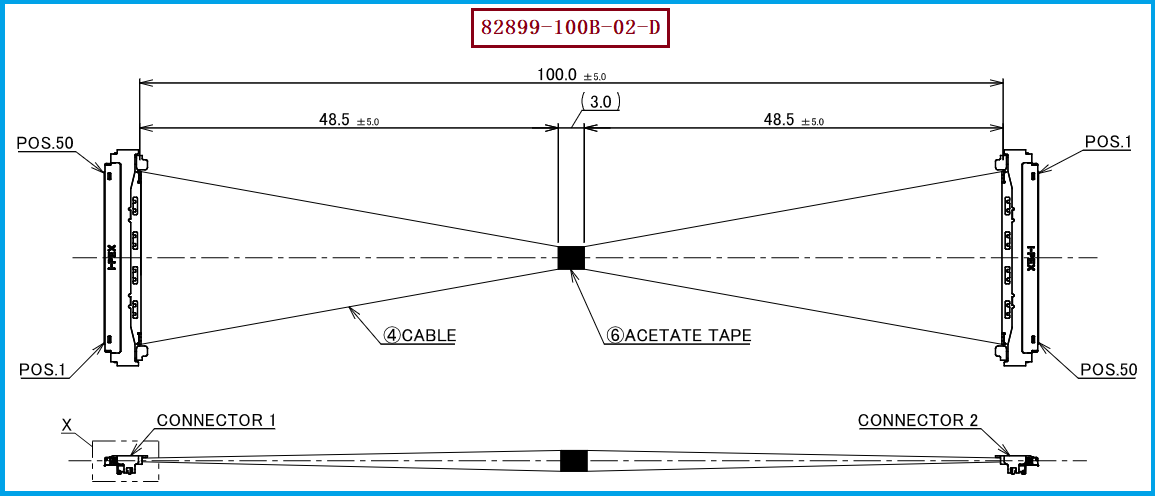

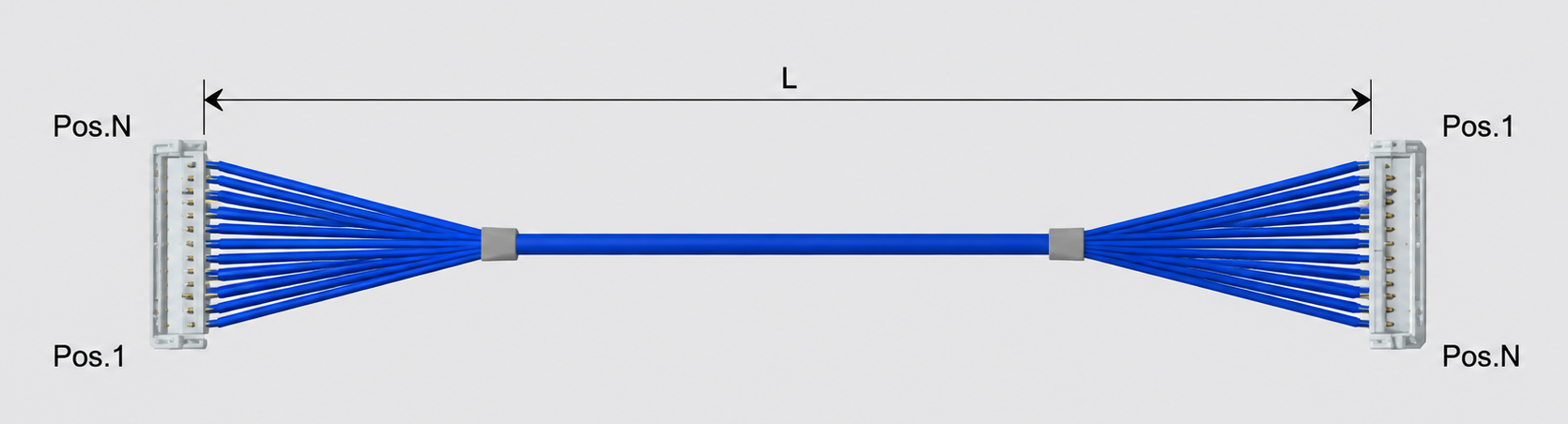

从工程应用角度来看，I-PEX 82899-100B-02-D所对应的50Pin极细同轴线束方案，采用40AWG Micro-Coaxial Cable，并配套 20878-050T-01 线材端连接器。20878系列属于CABLINE®-UM Plug Housing产品体系，其中50Pin对应20878-050T-01；CABLINE®-UM采用0.4mm Contact Pitch，能够在较小PCB空间内布置较多高速信号通道。对于工程师进行结构设计时，需要重点确认连接器母座、线束出线方向、配合空间、线长以及弯折区域是否满足整机结构要求，同时还应根据实际高速接口需求确认线缆阻抗及信号完整性。对于采购人员来说，在进行供应商导入或替代选型时，不能只依据“50Pin、40AWG”两个参数判断兼容性，还应核对连接器料号、Pin Assignment、线长、线序、端部尺寸、屏蔽结构及电气性能等关键指标，避免出现机械上能够插接、但电气性能无法满足高速系统要求的情况。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要寻找 I-PEX 82899-100B-02-D替代方案的客户，建议工程部门与采购部门共同确认原线束的完整BOM和技术要求，再从连接器端、线材端及成品线束三个层面进行匹配。连接器方面重点确认 20878-050T-01及对应50Pin、0.4mm间距结构；线材方面重点确认AWG#40极细同轴线、特性阻抗、高频衰减、屏蔽结构以及线长；成品方面则应进一步验证Pin Assignment、线序、端接方式、外观尺寸、弯折半径以及高速信号测试结果。如果设备已经采用CABLINE®-UM系列接口，更换线束供应商时尤其需要关注连接器实际配合、锁扣可靠性及高速信号完整性，而不能仅依据型号名称进行简单替换。我们公司可提供：I-PEX 82899-100B-02-D兼容替代线束方案，可根据客户设备实际需求，对50Pin、0.4mm间距、AWG#40极细同轴线束进行定制生产，并可围绕线长、线序、连接器配置、端接工艺等要求进行配套开发，为工程师样机验证、产品定型以及采购批量导入提供兼容替代选择。

-------------------------------------------------------------------------------------------------

为什么越来越多电子设备选择极细同轴线？——总结与应用价值
从整个电子行业的发展趋势来看，设备正在向高速化、轻薄化、小型化、高密度化和智能化方向发展，高速数据量不断增加，而设备内部能够用于布线的空间却越来越有限，这正是极细同轴线束应用持续增长的重要原因。对于工程师而言，极细同轴线能够在有限空间内实现多通道高速信号连接，并有助于改善高速传输过程中的阻抗控制、串扰及EMI问题；对于采购人员而言，成熟的兼容替代线束方案则有助于增加供应链选择，降低对单一原厂料号的依赖。以 I-PEX 82899-100B-02-D、20878-050T-01、AWG#40、50Pin/0.4mm这一组合为例，既体现了高速电子设备对超细线径、高密度连接及高速信号传输的综合需求，也体现了极细同轴线束在下一代高速设备内部互连领域的应用价值。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可根据客户实际产品需求提供相应的兼容、替代及定制化线束解决方案。
