I-PEX 82285-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

产品概述：面向高速、高密度设备内部连接的200mm极细同轴线束

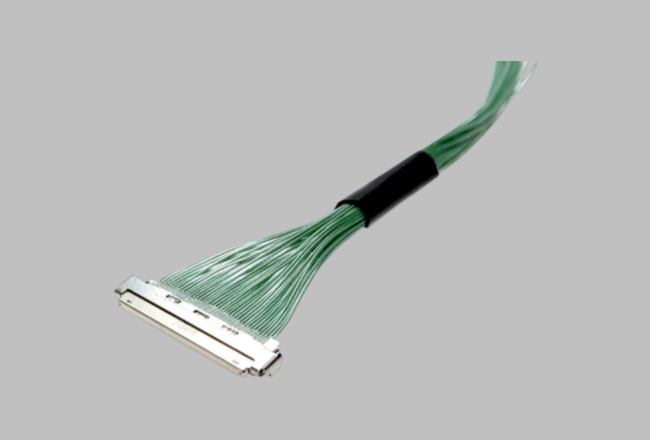

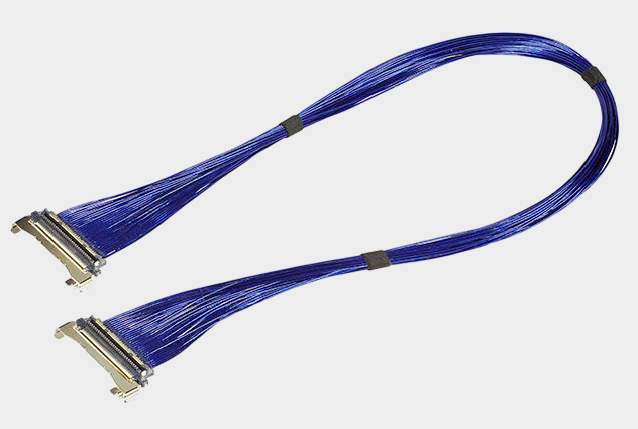

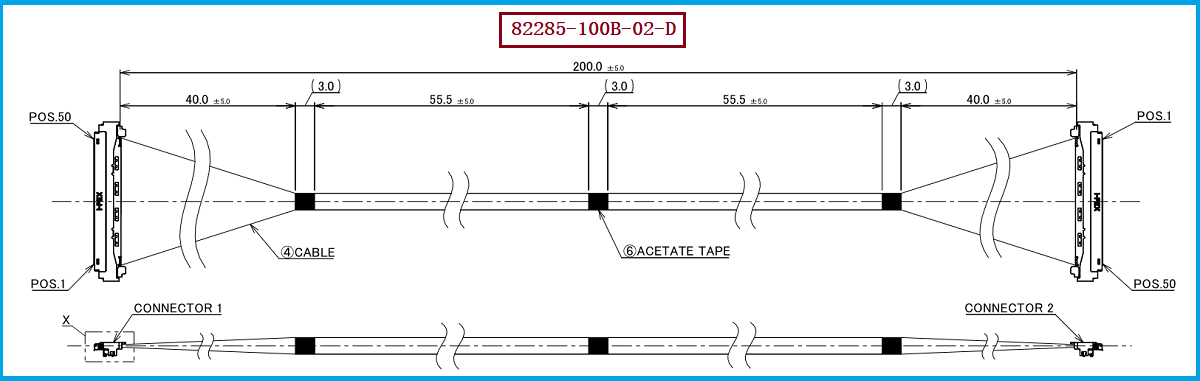

对于笔记本电脑、AI终端、高性能显示设备、工业视觉设备以及高速计算设备而言，内部信号连接空间越来越紧凑，同时USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口对信号完整性、抗干扰能力和连接可靠性的要求也越来越高。I-PEX 82285-100B-02-D属于CABLINE®-UM系列50Pin、40AWG极细同轴线束规格，线束长度为200mm，线材端采用20878-050T-01连接器。配套的CABLINE®-UM连接器采用0.4mm接触间距、90°直角出线结构，并结合全EMI屏蔽和机械锁扣设计，在有限的设备内部空间中兼顾高密度布线、高速信号传输和连接稳定性。对于工程师而言，这类200mm极细同轴线束可以减少传统线缆占用空间，并有利于高速信号路径的合理规划；对于采购人员而言，明确I-PEX 82285-100B-02-D、20878-050T-01、200mm、40AWG、50Pin等关键参数，有助于进行BOM核对、样品替代和供应商选型。

-------------------------------------------------------------------------------------------------

为什么极细同轴线芯线导体一定要用高纯铜？从高速信号传输看导体材料
严格来说，并不是所有极细同轴线都“必须”使用高纯铜，但在高速、低损耗和高可靠性的极细同轴线束中，高纯度铜导体通常是非常重要的材料基础。铜本身具有优良的导电性能，而较高纯度可以减少杂质对导电性能和一致性的影响。当线径进一步缩小至40AWG级别后，导体截面积已经非常有限，导体电阻、材料均匀性以及高频条件下的损耗都会更加值得关注。如果导体材料品质不稳定，可能增加传输损耗，并使不同批次线材之间的电气性能一致性变差。与此同时，高速信号并不是简单地“从A点流到B点”，随着频率升高，集肤效应、介质损耗、阻抗连续性以及连接器与线缆之间的匹配都会影响最终的信号完整性。因此，优质铜导体配合合理的绝缘层、屏蔽层和结构尺寸控制，可以为极细同轴线提供更加稳定的电气性能。对于工程师来说，选择极细同轴线时不能只看“40AWG”这个线径参数，还需要综合关注导体材质、特性阻抗、衰减、串扰、屏蔽性能以及高速传输测试结果；对于采购人员来说，也应避免仅按照外径、长度和连接器型号进行低价替换，而应该把导体材料及整体电气性能一致性纳入供应商评价标准。

-------------------------------------------------------------------------------------------------

极细同轴结构如何帮助降低干扰：导体、绝缘层与屏蔽结构共同发挥作用
极细同轴线束降低干扰的核心，并不是单纯依靠某一种材料，而是依靠同轴结构+屏蔽层+接地+阻抗控制形成完整的高速信号传输路径。极细同轴线的中心导体负责传输高速信号，外围绝缘层控制导体与屏蔽层之间的电气距离，外部屏蔽结构则能够降低外界电磁噪声对信号的耦合，同时抑制高速信号向周围空间产生不必要的电磁辐射。对于I-PEX 82285-100B-02-D这类40AWG高速极细同轴线束而言，线径虽然非常细，但并不意味着可以忽视屏蔽和阻抗控制；相反，线材越细、传输速率越高，对制造过程中的尺寸一致性、同轴结构稳定性、端接精度以及屏蔽连续性的要求越高。配套的20878-050T-01连接器属于CABLINE®-UM 50Pin规格体系，连接器端同样需要保证信号通道与屏蔽结构之间的合理配合。通过从线材到端子、从屏蔽到接地的整体设计，可以帮助降低EMI、串扰和外部噪声对高速信号的影响，从而提升整机高速数据传输的稳定性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只对料号，要对结构、电气和应用进行验证

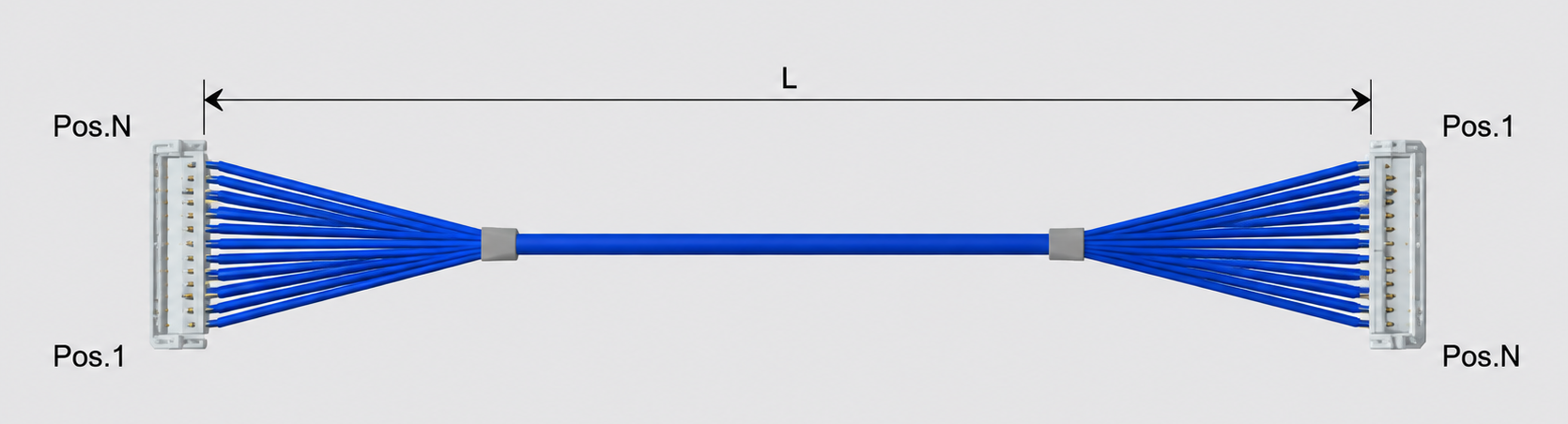

对于工程师和采购人员而言，I-PEX 82285-100B-02-D进行兼容替代时，建议首先确认50Pin连接数量、200mm线长、40AWG极细同轴线、20878-050T-01线材端连接器等基础条件，同时进一步核对连接器配合结构、Pin Assignment、线缆走向、端接方式、特性阻抗以及高速信号损耗等关键指标。CABLINE®-UM本身支持30/40/50/60Pin等不同规格，并支持AWG36～AWG44等多种极细同轴线规格，但不同线径、Pin数及高速应用条件并不能简单地相互替换，因此实际项目中应结合PCB端连接器、工作频率、信号协议和机械空间进行验证。尤其对于高速显示、工业视觉、AI设备等应用，建议通过样品测试、阻抗测试、插拔可靠性测试以及高速信号完整性验证后，再确定批量替代方案。我们公司可提供 I-PEX 82285-100B-02-D 兼容替代线束方案，可根据客户实际设备的连接器、Pin数、线长、线径、Pin Assignment及应用要求进行极细同轴线束定制与替代开发，帮助工程团队降低供应链单一来源风险，同时为采购端提供更加灵活的国产化、兼容替代和批量供货选择。

-------------------------------------------------------------------------------------------------

从高纯铜导体到完整线束制造，保证高速连接方案的稳定性
I-PEX 82285-100B-02-D是一款具有明确规格特征的50Pin、40AWG、200mm极细同轴线束，其线材端配套20878-050T-01连接器。对于高速电子设备而言，极细同轴线束的性能不仅取决于连接器本身，还与导体材料纯度、线芯结构、绝缘材料、屏蔽设计、阻抗控制以及端接制造精度密切相关。高纯度铜导体能够为低阻抗、高一致性的信号传输提供良好的材料基础，而合理的同轴屏蔽结构则进一步帮助控制EMI和高速信号串扰。因此，在进行极细同轴线束选型和替代时，应从“导体材料—线材结构—屏蔽性能—连接器—端接工艺—高速电气性能”进行整体评估，而不是仅比较外观和价格。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束研发与生产制造，可针对I-PEX系列产品提供兼容替代及定制化线束解决方案，为工程师的产品开发和采购人员的供应链优化提供支持。
