I-PEX 82679-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

40PIN超细间距设计，为高速设备提供稳定互连

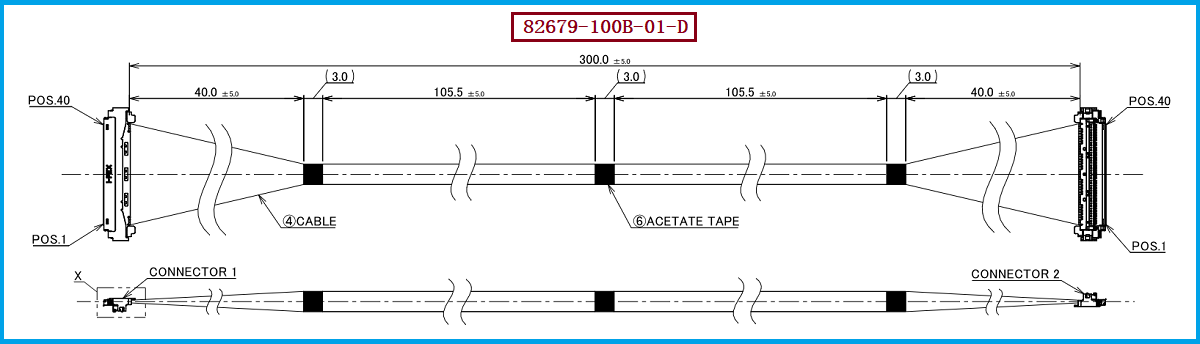

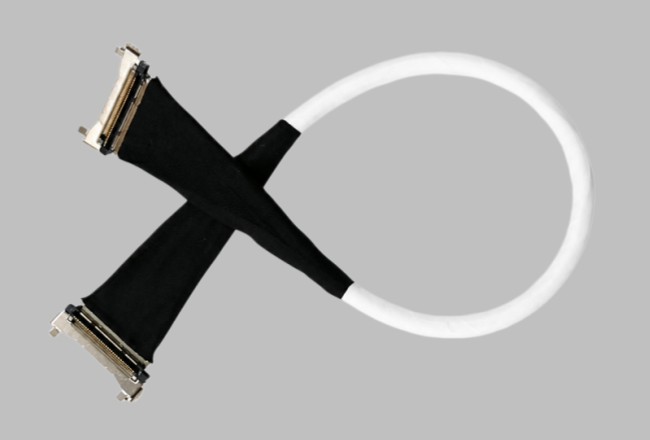

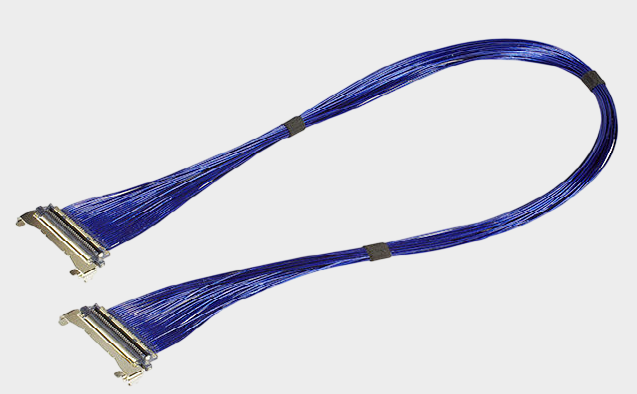

在高速图像采集、工业视觉、高分辨率显示、AI视觉设备以及高速计算设备中，随着信号速率不断提高，设备内部连接线束已经不仅仅承担“导通”的作用，其对信号完整性（SI）、电磁兼容（EMC）以及系统稳定性的影响也越来越明显。本文所介绍的 I-PEX 82679-100B-01-D，属于 CABLINE®-UM 系列40PIN极细同轴线束评估型号，采用 40AWG Micro-Coaxial 极细同轴线，线材两端采用1-1线位对应方式，适合设备内部高速信号传输。与该线束配套的线材端连接器型号为 20878-040T-01，为40PIN规格，连接器触点间距为 0.4mm。CABLINE®-UM连接器本身采用0.4mm超细间距、高密度结构，配合高度约2.2±0.15mm，并具备ZenShield®全屏蔽及机械锁扣设计，因此特别适合对空间、传输速率和抗干扰能力同时有要求的精密电子设备。对于工程师而言，选择这类极细同轴线束时，需要同时关注线径、特性阻抗、连接器结构、走线方式和屏蔽连续性，而采购人员则应重点确认料号对应关系、PIN数、线位定义、线长、连接器兼容性以及替代供应能力。

-------------------------------------------------------------------------------------------------

如何确保连接器与极细同轴线的阻抗匹配？
高速信号应用中，“连接器与极细同轴线的阻抗匹配”是影响信号质量的重要因素。极细同轴线并不是简单地将内导体、绝缘层和屏蔽层组合起来即可，其内部结构尺寸、介质材料、导体尺寸以及屏蔽结构都会共同决定特性阻抗。当高速信号从PCB进入连接器，再由连接器进入40AWG极细同轴线时，如果连接器、线缆以及PCB传输路径之间存在明显阻抗不连续，就可能产生信号反射、插入损耗增加、串扰以及眼图劣化等问题。因此，在 I-PEX 82679-100B-01-D 这类高速极细同轴线束的设计和替代时，应从“整条高速链路”而不是单独某一个零件来进行阻抗匹配。首先需要根据目标高速接口确定系统所要求的阻抗范围，再选择与之匹配的极细同轴线结构；其次要确认连接器端子的几何结构、接触区域和屏蔽结构能够与线材保持良好的高频传输连续性；同时还要控制压接、剥线、焊接或端接区域的结构变化，避免因为局部尺寸突然变化形成阻抗突变。CABLINE®-UM支持最高40Gbps/lane PAM3高速传输，并采用ZenShield®全屏蔽结构，因此在高速链路设计中，连接器屏蔽、线材屏蔽以及PCB接地结构之间的连续性同样值得重点关注。对于工程验证而言，不能只看低速导通测试，更建议结合TDR阻抗测试、插入损耗、回波损耗、串扰以及实际高速信号眼图等指标综合判断匹配效果。

-------------------------------------------------------------------------------------------------

极细同轴线束选型时，工程师和采购人员应该关注什么？
针对 40PIN、0.4mm间距、40AWG极细同轴线束，工程师在选型时首先应确认设备所需要的信号通道数量和PIN定义，再确认连接器型号是否真正对应。本文型号 I-PEX 82679-100B-01-D 对应40PIN、40AWG、1-1线位定义，线材端连接器采用 20878-040T-01，因此在进行兼容设计时，需要重点核对40PIN数量、0.4mm触点间距、配合结构、插拔方向、锁扣结构以及线材端端接尺寸。与此同时，线长也会影响高速传输性能，尤其是在高速图像采集和工业视觉设备中，不能单纯为了降低成本而无限延长线束。对于采购人员来说，还需要进一步确认供应商能否按照原有连接器接口进行稳定量产，能否保证批次间阻抗、衰减、端接质量和线位一致性，并评估是否存在第二供应商或兼容替代方案，从而降低原厂料号长期采购中的供应风险。我们公司可提供 I-PEX 82679-100B-01-D 兼容替代线束方案，可围绕40PIN、0.4mm间距、40AWG极细同轴线及1-1线位定义进行产品开发和生产制造，为工程师提供样品验证、结构匹配和高速信号应用方面的线束支持，也可为采购端提供稳定的极细同轴线束替代供应选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

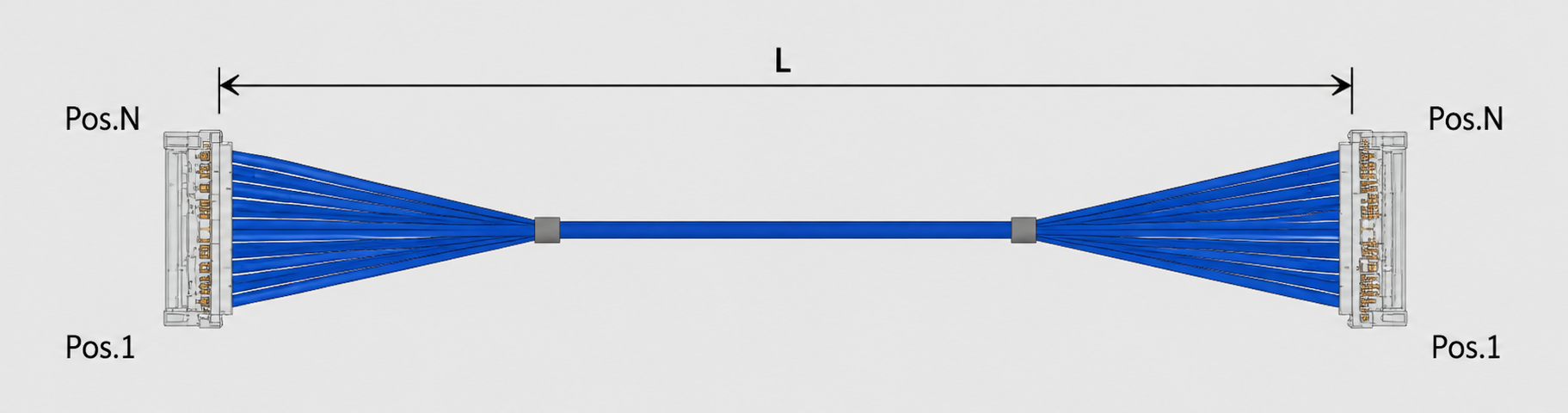

如果设备原设计采用 I-PEX 82679-100B-01-D，在寻找兼容或替代极细同轴线束时，不建议只依据“连接器型号相同”就直接判定可以替换，而应建立从连接器、线材到电气性能的完整确认流程。第一步确认线材端连接器 20878-040T-01 是否匹配设备端对应的CABLINE®-UM接口，并确认40PIN、0.4mm间距以及机械锁扣结构；第二步确认极细同轴线的AWG规格、结构及目标特性阻抗，确保替代线材不会因为结构差异造成高速信号性能下降；第三步确认1-1线位定义，避免PIN顺序错误导致高速差分信号无法正常工作；第四步根据实际应用确认线长、弯折半径、出线方向、屏蔽接地以及端接工艺。对于高速图像采集设备而言，还应进一步进行高速信号完整性验证，通过TDR、网络分析仪或实际设备测试观察阻抗连续性、损耗、反射和串扰情况。对于采购人员，则建议在样品阶段就明确“连接器型号+PIN数+间距+AWG+线位定义+长度+电气性能”的完整规格，而不是仅以一个品牌料号作为采购标准。这样既有利于工程师进行替代验证，也有利于后续形成标准化BOM和多供应商采购体系。

-------------------------------------------------------------------------------------------------

从阻抗匹配出发，实现高速极细同轴线束可靠替代
