I-PEX 82678-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

I-PEX 82678-100B-01-D：面向高密度高速内部互连的极细同轴线束

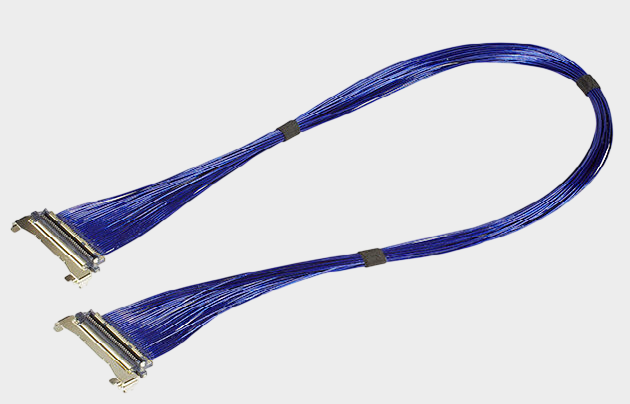

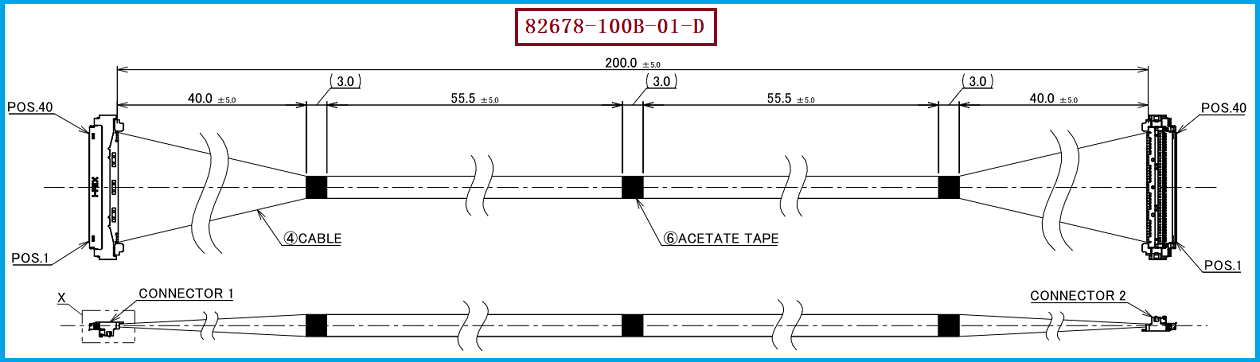

在笔记本电脑、高性能显示设备、工业视觉、AI终端及高速计算设备中，工程师经常需要在有限空间内实现多通道高速信号稳定传输。这类应用对线束的要求并不是单纯追求“传得远”，而是更加关注高速信号完整性、抗干扰能力、空间占用及连接可靠性。I-PEX 82678-100B-01-D属于 CABLINE®-UM 系列30～60Pin 评估用极细同轴线束中的40Pin、40AWG、200mm、1-1线位定义规格，其两端线材端使用的连接器型号为 20878-040T-01。结合 CABLINE®-UM 连接器0.4mm接触间距、ZenShield®全屏蔽及高速传输设计，这类极细同轴线束更适合定位于设备内部的高速、高密度信号互连场景。

-------------------------------------------------------------------------------------------------

极细同轴线适合高速还是长距离传输？核心答案是：更擅长高速、小空间互连
对于工程师而言，“极细同轴线适合高速还是长距离”不能简单理解为二选一。极细同轴线的优势首先体现在高速信号传输和高密度布线方面，而不是以长距离传输作为主要卖点。极细同轴结构通过中心导体、绝缘层和屏蔽结构形成相对稳定的信号传输环境，有利于控制高速信号传输过程中的阻抗、串扰及外部电磁干扰。尤其是在高速接口不断向USB4、Thunderbolt 5、DisplayPort等方向发展的情况下，连接系统需要同时处理更高的数据速率和更严格的信号完整性要求，因此Micro-Coaxial Cable非常适合用于PCB、显示模组及其他设备内部的短距离高速互连。对于采购人员而言，也应注意：“极细”并不等于“适合无限延长”，线长、线径、结构、阻抗及具体高速协议需要结合实际系统进行验证，不能仅根据连接器理论传输能力判断整条线束的长距离性能。

-------------------------------------------------------------------------------------------------

从高速信号完整性看，极细同轴线为什么适合设备内部高速连接

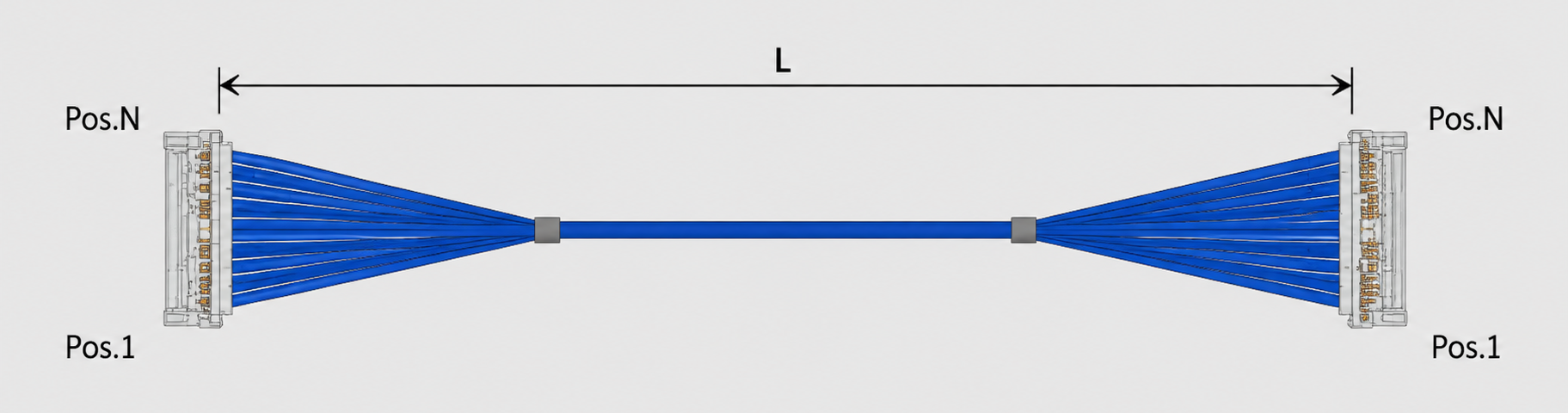

I-PEX CABLINE®-UM连接器支持最高 40Gbps/lane PAM3，采用0.4mm接触间距、Vertical Right Angle垂直直角结构、2.2±0.15mm配合高度，并支持30/40/50/60Pin等规格，同时具备ZenShield®全EMI屏蔽和机械锁扣设计。这些特征与极细同轴线束结合后，可以在较小安装空间内完成多通道高速信号连接。对于工程师来说，设计时应重点关注线材规格、差分对之间的匹配、走线长度、弯折路径、连接器配合以及整机EMI环境；对于采购人员来说，则应重点确认Pin数、线位定义、线径、长度、连接器型号及端接方式是否与原设计一致。本次 I-PEX 82678-100B-01-D采用40Pin方案，线位定义为1-1，即两端对应位置进行连接，适合需要进行同规格、同位置关系互连的设备内部线束应用。我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，可根据客户的连接器、线材规格、长度及装配要求进行极细同轴线束的国产替代开发。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在进行 I-PEX 82678-100B-01-D兼容替代时，建议工程师和采购人员不要只核对料号，而应建立完整的线束选型条件。首先确认原线束为40Pin、1-1线位定义，并核对线材端连接器 20878-040T-01；其次根据整机空间确认线束长度和出线方向，再结合高速信号类型评估线材的阻抗及信号完整性。对于替代供应商，应重点确认连接器匹配精度、极细同轴线材规格、端子压接/焊接工艺、屏蔽连续性、导通及绝缘性能，并针对实际高速信号进行验证。如果项目对高速传输性能要求较高，还应将线束与连接器作为一个完整互连系统进行测试，而不能只比较单根线材参数。对于采购端而言，若原厂料号采购成本、交期或供应稳定性存在压力，可优先考虑具备连接器兼容能力和极细同轴线束自主制造能力的供应商进行替代验证。

-------------------------------------------------------------------------------------------------

极细同轴线的价值在于“高速+高密度+可靠互连”
极细同轴线并非主要为了实现超长距离传输而设计，其更突出的应用价值是在有限空间内实现高速、多通道、低干扰的稳定信号互连。以 I-PEX 82678-100B-01-D为例，该方案采用40Pin、1-1线位定义，并配套20878-040T-01连接器，与CABLINE®-UM系列面向高速、高密度内部连接的产品定位相匹配。对于工程师而言，它适合关注高速信号完整性与空间布局的设备内部互连；对于采购人员而言，则可以从规格匹配、供应稳定性和国产兼容替代角度进行供应商评估。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕原厂线束规格进行兼容替代与定制开发，为高速电子设备提供更加灵活的极细同轴线束解决方案。
