I-PEX 82451-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

产品型号：I-PEX 82451-100B-02-D｜配套连接器：20878-040T-01｜线位定义：1-N

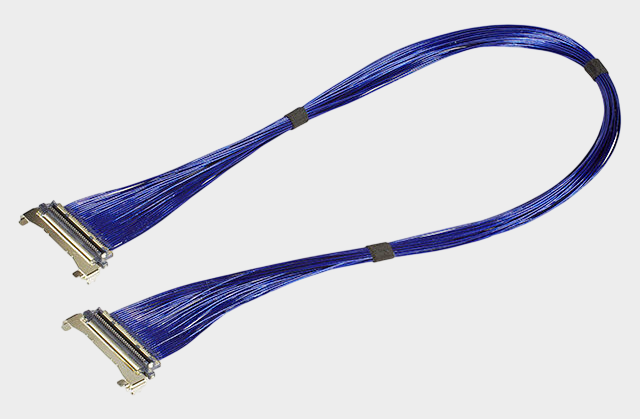

在笔记本电脑、高速显示模组、工业视觉、AI终端及高性能计算设备中，随着USB4、Thunderbolt、高速DisplayPort、eDP、MIPI等高速接口不断发展，设备内部连接对线束的空间尺寸、信号完整性、抗干扰能力以及装配可靠性提出了更高要求。I-PEX CABLINE®-UM系列正是针对这类高速、小型化内部互连场景推出的极细同轴连接方案。本次介绍的 I-PEX 82451-100B-02-D 为40Pin、AWG40、100mm规格的极细同轴线束，采用Micro-Coaxial Cable极细同轴线，并配套 20878-040T-01 连接器组件，线位定义为 1-N。其配套CABLINE®-UM连接器采用0.4mm超细间距、Vertical Right Angle结构、2.2±0.15mm配合高度，并结合ZenShield®全屏蔽及机械锁扣设计，在有限设备空间内兼顾高速信号传输与机械连接可靠性。对于工程师而言，这类结构能够满足高密度、高速率内部连接需求；对于采购人员而言，明确产品料号、Pin数、线径、长度、连接器型号和线位定义，则是进行兼容选型与供应商替代评估的重要基础。

-------------------------------------------------------------------------------------------------

极细同轴线束长度差如何影响高速信号同步？

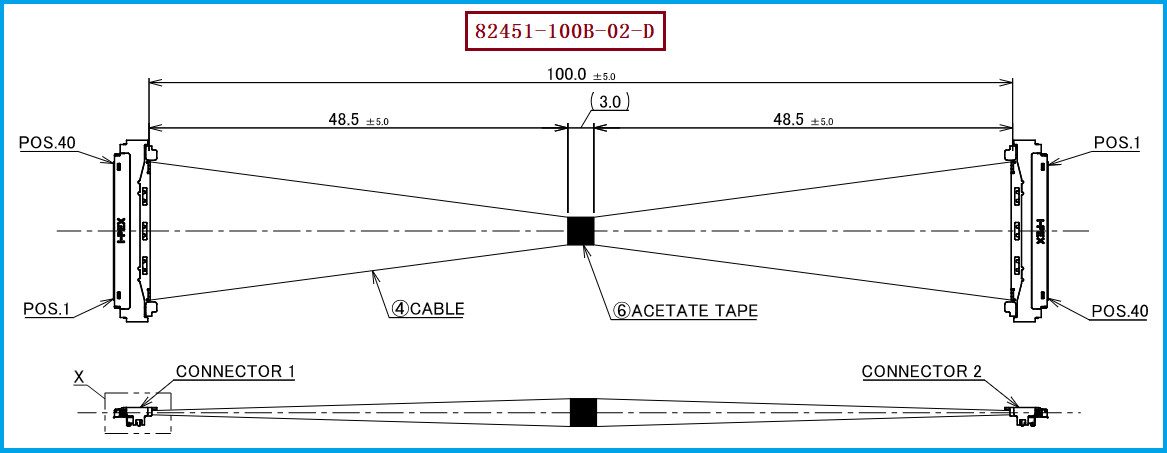

在高速信号系统中，线束长度并不是一个单纯影响“装不装得进去”的机械尺寸参数，它还会直接影响信号传播时间、时序关系以及多通道信号之间的同步性能。以 I-PEX 82451-100B-02-D 为例，其标准线束长度为100mm级别，在高速信号传输过程中，电信号需要沿着极细同轴线传播一定距离后才能到达连接器另一端。当同一组高速信号线之间存在长度差时，不同信号到达接收端的时间也会产生差异，这种现象可以理解为传播时延差。对于普通低速控制信号而言，少量长度差可能并不明显；但对于高速SerDes、USB4、高速显示以及高速图像数据传输等应用，随着单位时间内传输的数据量大幅增加，通道之间的时序裕量会越来越小，因此线束长度一致性、线对之间的长度匹配以及整体阻抗连续性就变得更加重要。尤其是40Pin极细同轴线束，如果生产过程中出现部分线芯明显长于或短于设计长度、弯折路径不一致、出线位置不一致等情况，都可能造成不同通道的传播延迟差异，进一步影响接收端对高速数据的判断。因此，在兼容替代此类产品时，不能只做到“100mm左右”，而应从工程图纸规定的长度公差、线材结构、连接器位置、线位关系及加工一致性等方面进行综合控制。

-------------------------------------------------------------------------------------------------

从工程师视角看：长度、阻抗与屏蔽需要同步控制
对于 82451-100B-02-D 这类40Pin AWG40极细同轴线束，工程设计时建议把“长度一致性”与“阻抗控制、屏蔽结构、连接器装配”作为一个整体来考虑。该产品采用AWG40 Micro-Coaxial Cable，PDF资料中明确标注线缆为50Ω规格，并采用40根极细同轴线组成高速信号连接通道；而CABLINE®-UM连接器则采用0.4mm Contact Pitch及ZenShield®全屏蔽结构，有助于降低高速信号环境中的EMI影响。当线束长度发生变化时，不仅传播时间会变化，线缆自身的插入损耗、回波损耗以及高速信号经过连接器和线缆后的整体传输特性也可能随之发生变化。因此，对于工程师来说，如果设备原设计已经验证了100mm规格，不建议在没有进行SI验证的情况下随意将线束更改为明显不同的长度；如果确实需要200mm、300mm或者其他定制长度，则应结合目标速率、信号协议、阻抗要求、连接器结构和实际布线空间进行重新评估。同时，在替代生产过程中，还需要关注极细同轴线剥线、端接、屏蔽层处理、连接器压接/装配、UV胶固定以及线束成型等工艺的一致性，避免因为加工差异导致实际高速性能与原设计产生偏差。

-------------------------------------------------------------------------------------------------

从采购与替代角度看：如何选择兼容的极细同轴线束方案

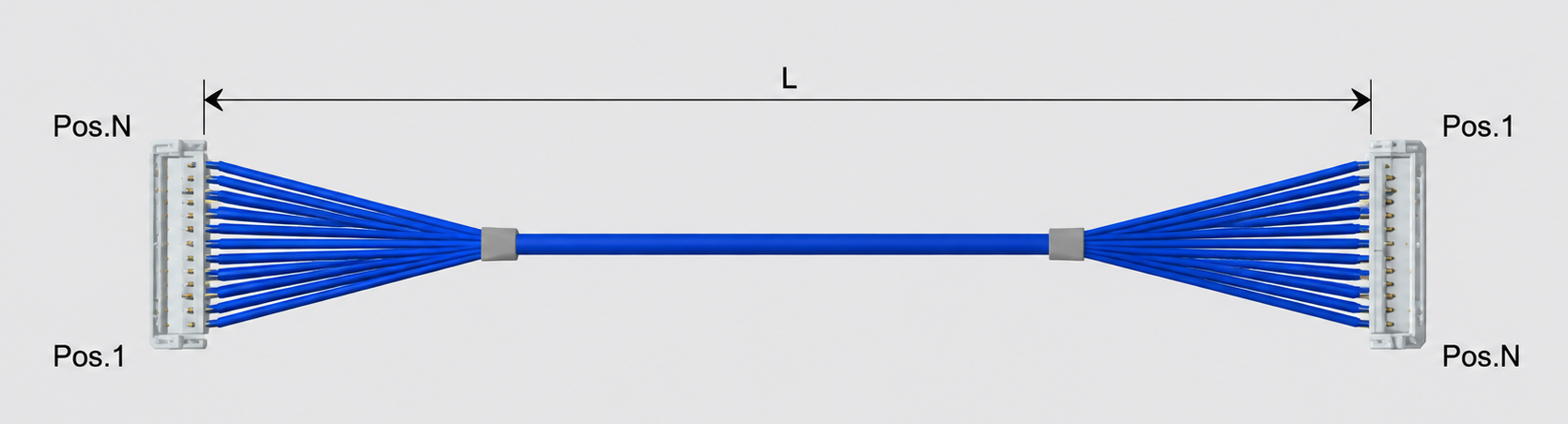

对于采购人员和项目负责人而言，选择 I-PEX 82451-100B-02-D 的兼容替代产品时，不能只按照“40Pin、AWG40、100mm”几个参数进行简单比价，而应建立完整的规格匹配关系。首先要确认产品是否为40Pin极细同轴线束，其次要确认线材规格及阻抗要求，再确认标准长度及长度公差，同时必须确认连接器型号 20878-040T-01 是否能够与设备端对应的CABLINE®-UM连接系统正常匹配。此外，1-N线位定义也是本产品替代过程中必须确认的关键条件，不能将其与1-1线位定义产品混用。对于有批量采购需求的客户，还应进一步关注样品验证、端接一致性、导通测试、耐压/绝缘测试、尺寸检验以及高速信号完整性验证等项目。针对需要降低采购成本、缩短交期、增加供应商选择或实现国产化替代的客户，我们公司可提供 I-PEX 82451-100B-02-D 兼容替代线束方案，可根据客户设备结构及实际技术要求，对40Pin、AWG40、100mm级极细同轴线束进行兼容开发，并围绕连接器匹配、线位定义、线长、出线方向、线束成型及加工工艺等关键项目进行针对性确认，为工程验证和批量采购提供替代选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在实际项目选型过程中，如果目标产品为 I-PEX 82451-100B-02-D，建议工程师首先以原产品的连接器系统和设备端接口为基准，确认 20878-040T-01 等相关连接器组件的机械及电气匹配关系；其次确认40Pin、AWG40、50Ω、100mm级长度以及1-N线位定义等核心参数；再次根据实际高速信号速率判断是否需要进行插入损耗、回波损耗、串扰、阻抗及眼图等信号完整性测试。对于仅要求物理尺寸和基本电气连接的普通应用，可以重点验证连接器配合、Pin定义、长度和导通性能；而对于USB4、Thunderbolt、高速显示、工业视觉及高速图像传输等高带宽应用，则建议在样品阶段同步进行高速SI/EMI验证。若原型号因供应周期、采购成本、供货渠道或国产替代需求需要更换供应商，也不建议仅依据连接器外观进行替换，而应采用“原型号参数确认→连接器匹配→线材规格确认→1-N线位确认→长度及尺寸确认→样品打样→电气与高速性能验证→小批量试产→批量导入”的方式推进，从而降低替代项目的工程风险。我们公司可根据客户提供的原线束、图纸、样品或关键规格，针对 I-PEX 82451-100B-02-D 提供相应的极细同轴线束兼容替代开发与生产制造服务。

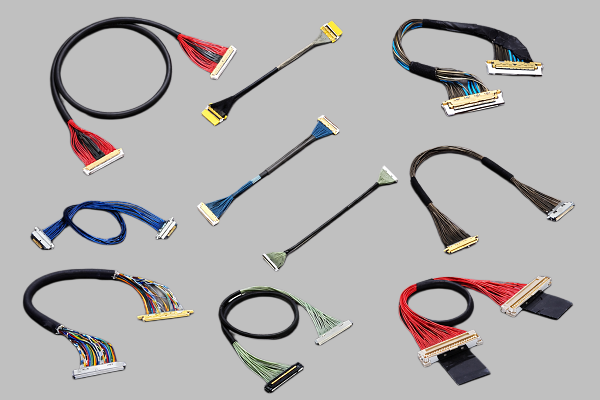

I-PEX 82451-100B-02-D 是一款40Pin、AWG40、100mm级的CABLINE®-UM极细同轴线束，配套连接器型号为 20878-040T-01，线位定义为 1-N。对于高速电子设备而言，极细同轴线束的价值不仅体现在“线很细、空间占用小”，更体现在高速信号传输过程中的阻抗控制、屏蔽性能、通道一致性和连接可靠性。特别是在高速信号不断提升的今天，线束长度差会进一步影响传播时延和多通道同步关系，因此兼容替代不能停留在外观和尺寸层面的复制，而需要从线材、长度、连接器、线位、屏蔽、端接工艺及高速电气性能等多个维度进行系统匹配。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于正在进行I-PEX同类产品替代、供应链优化或国产化开发的客户，我们可提供 I-PEX 82451-100B-02-D兼容替代极细同轴线束方案，帮助客户在满足实际装配要求的基础上，进一步兼顾高速传输性能、产品一致性与批量供应能力。
