I-PEX 82676-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

面向高速、小型化设备的30Pin极细同轴线束方案

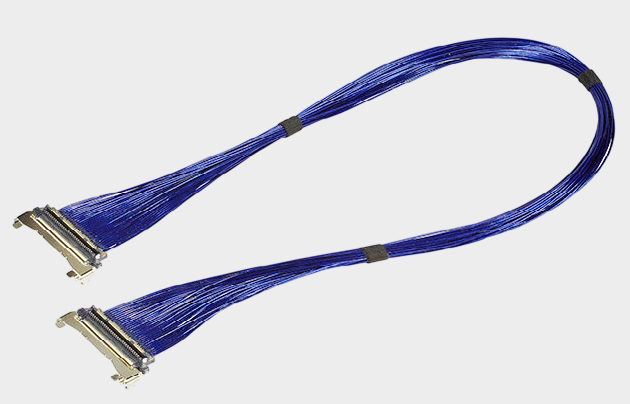

在笔记本电脑、高性能显示设备、工业视觉、AI终端及高速数据设备不断向轻薄化、高速化发展的背景下，传统排线已经越来越难以同时满足高密度布线、信号完整性和有限空间内柔性走线等要求。I-PEX CABLINE®-UM系列正是面向此类应用开发的高速极细同轴连接方案。本次重点介绍的 I-PEX 82676-100B-01-D，是一款30Pin、40AWG、300mm长度、1-1连接方式的极细同轴线束，其配套线材端连接器型号为 20878-030T-01，采用0.4mm超细间距连接结构，整体方案兼顾高密度、小型化及高速信号传输需求。对于工程师而言，这类线束不仅需要关注Pin数和长度，还需要综合确认连接器结构、线材AWG、阻抗、屏蔽结构、弯折空间以及实际装配尺寸；对于采购人员而言，则需要进一步关注标准型号对应关系、替代可行性、批量一致性及长期供货能力。

-------------------------------------------------------------------------------------------------

为什么极细同轴线芯线导体需要镀银？40AWG微型线材对材料工艺提出更高要求
在 I-PEX 82676-100B-01-D 这类40AWG极细同轴线束中，芯线导体尺寸非常小，导体材料及表面处理会直接影响加工性能、电气性能和长期可靠性，因此工程应用中经常会采用镀银铜导体作为高性能极细线材的导体方案。银的电阻率低于铜，在高频信号传输中具有良好的导电特性；同时，镀银层能够改善导体表面的焊接、端接及加工适应性，并有利于应对高频信号传输对导体表面电气性能提出的要求。需要注意的是，“镀银并不意味着仅靠银层就能决定整条极细同轴线的高速性能”，真正决定线束信号完整性的还包括导体结构、绝缘层介电特性、屏蔽层、特性阻抗、连接器端子以及整体加工一致性。尤其是40AWG这种极细规格，导体、绝缘、屏蔽及外被之间的尺寸控制要求更高，因此在制造 82676-100B-01-D 类兼容替代线束时，应从整套Micro-Coaxial Cable结构出发进行控制，而不能只关注线材表面的镀层工艺。

-------------------------------------------------------------------------------------------------

0.4mm间距+ZenShield®全屏蔽+机械锁扣，满足高速信号与可靠连接要求
从工程应用角度来看，82676-100B-01-D的价值并不只是“30芯40AWG线”，而是极细同轴线缆与CABLINE®-UM微型连接器形成的完整高速互连系统。CABLINE®-UM采用 0.4mm Contact Pitch，配合约 2.2±0.15mm的配合高度及垂直直角出线结构，有利于在笔记本电脑、显示模组、工业视觉设备等狭窄空间内进行高密度布线；连接器配套的 20878-030T-01适用于30Pin结构，同时结合ZenShield®全屏蔽技术和机械锁扣设计，可以增强高速信号环境下的EMC控制及连接保持能力。对于工程师在选型时尤其需要注意，40AWG并不是越细越好，而是需要在线材柔性、载流能力、阻抗控制、信号损耗、屏蔽效果和装配可靠性之间取得平衡；对于采购人员，则建议在询价及样品确认阶段明确要求供应商按照原产品的Pin数、连接器结构、AWG规格、线长、端接方式及电气性能进行逐项确认，避免出现“连接器能插上，但高速性能或机械可靠性无法达到原设计要求”的情况。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

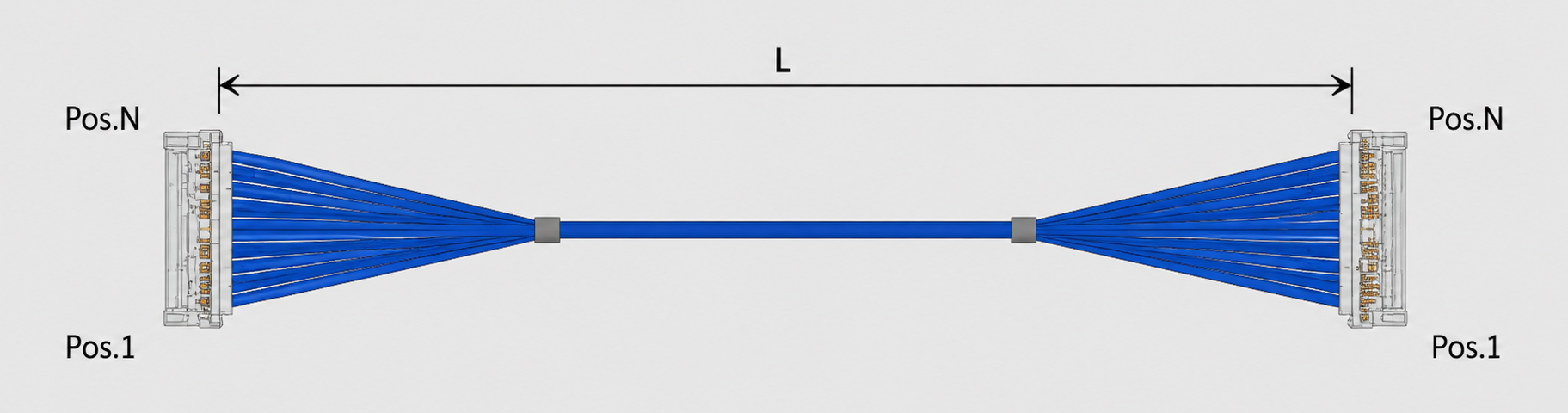

针对需要导入国产替代、第二供应商或定制生产的项目，I-PEX 82676-100B-01-D可以作为明确的参考对象，其关键匹配条件应围绕 30Pin、40AWG、300mm、1-1连接方式以及20878-030T-01配套结构进行确认。如果设备原设计已经采用CABLINE®-UM体系，建议工程师优先核对连接器配合尺寸、Pin Assignment、线材外径、特性阻抗、屏蔽结构、弯折半径及高速信号完整性，再进行样品验证；采购人员则可重点比较线材材料、镀银铜导体工艺、端子压接/焊接一致性、全检能力、交期及批量价格。我们公司可提供：I-PEX 82676-100B-01-D兼容替代线束方案，可根据客户实际设备结构和技术要求进行30Pin、40AWG、300mm等规格的极细同轴线束生产制造，并围绕配套连接器、线材结构、端接工艺及整体尺寸进行匹配。对于需要国产替代、降低采购成本、建立第二供应商或解决原厂交期问题的项目，可通过样品打样、尺寸比对、电气测试和装机验证等方式逐步确认兼容性，而不建议仅依据型号名称直接判定完全替代。

-------------------------------------------------------------------------------------------------

从40AWG极细线材到完整高速线束，制造一致性决定最终应用价值

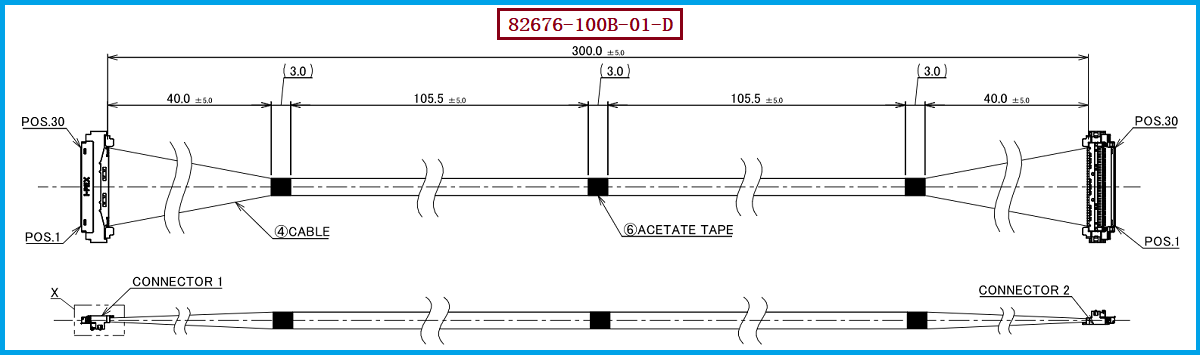

I-PEX 82676-100B-01-D代表的是一种面向高密度高速电子设备的30Pin、40AWG、300mm极细同轴线束解决方案，配套线材端连接器型号为 20878-030T-01。其0.4mm超细间距、极细同轴结构、全屏蔽设计及机械锁扣等特点，使其适用于对空间、信号和可靠性都有较高要求的应用场景。而对于极细同轴线束制造商而言，真正的技术竞争力不仅体现在“能否做出一条线”，更体现在40AWG微细导体加工、镀银铜线材应用、同轴结构控制、屏蔽层加工、连接器端接、高速信号一致性以及批量生产稳定性等多个环节。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司可围绕 I-PEX 82676-100B-01-D开展兼容替代与定制化极细同轴线束生产，为工程师提供从规格确认、样品开发到批量制造的线束解决方案，也为采购人员提供更加灵活的国产替代及供应链选择。
