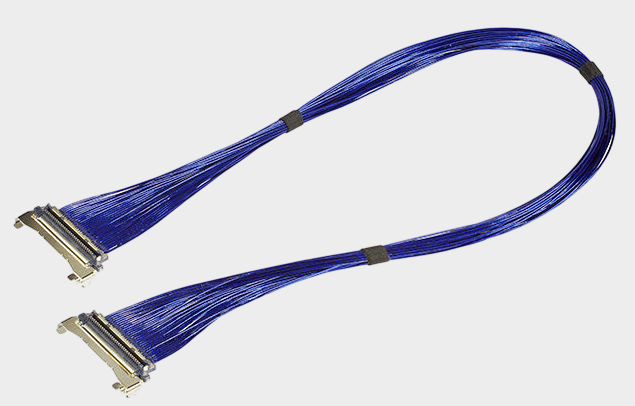

I-PEX 82675-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

30Pin、40AWG、200MM：面向高速设备内部互连的极细同轴线束

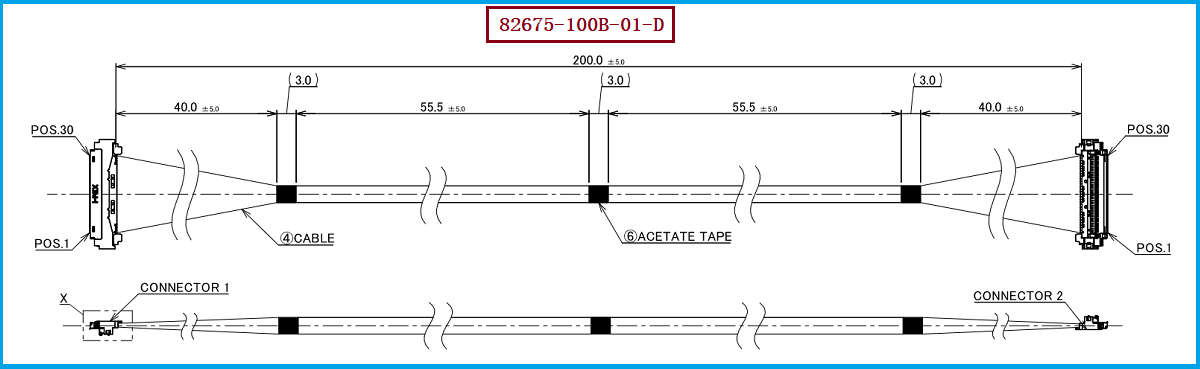

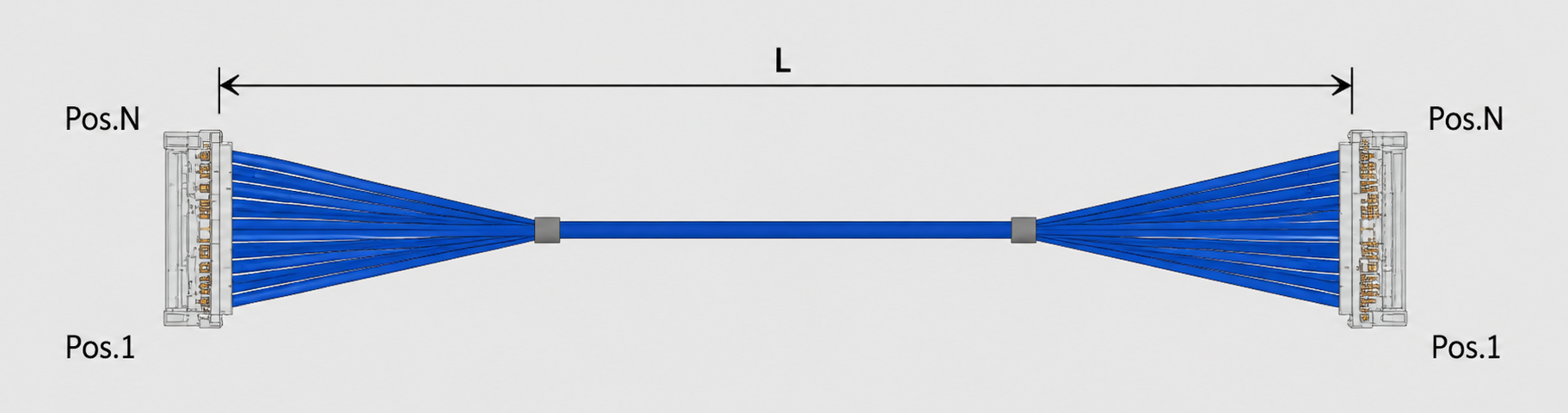

随着USB4、Thunderbolt、高速显示、工业视觉以及AI计算设备的数据传输速率不断提升，设备内部连接已经不只是“能不能传输”的问题，而是越来越关注信号完整性、阻抗控制、串扰、EMI以及空间占用。I-PEX CABLINE®-UM系列正是针对这类高速、小型化内部互连需求推出的连接方案。本文重点介绍的 I-PEX 82675-100B-01-D，属于CABLINE-UM系列30Pin、40AWG Micro-Coaxial Cable极细同轴线束，线束长度为200MM，采用1-1 Pin Assignment，其线材端配套连接器型号为 20878-030T-01。对于工程师而言，这类结构能够在有限的设备内部空间中实现多通道高速信号连接；对于采购人员而言，则可以重点从Pin数、线径、长度、连接器型号以及替代兼容性等维度进行规格确认。

-------------------------------------------------------------------------------------------------

极细同轴线束在高速差分信号中的应用，关键是保持信号完整性
在高速差分信号传输中，发送端通常通过两条具有相反电压变化关系的信号路径传递信息，接收端通过比较两条线路之间的电压差来识别有效信号，因此两条信号路径的一致性和抗外部干扰能力非常重要。当传输速率提升后，连接线束不再只是普通的导电媒介，其特性阻抗、结构尺寸、介质材料、屏蔽方式、线间耦合以及长度都会影响高速信号质量。极细同轴线通过“中心导体＋绝缘介质＋屏蔽层”的结构，使高速信号具有更加明确、稳定的传输环境；在高速差分架构中，通过合理的通道设计和信号配对，可以帮助降低外部噪声、串扰以及信号反射对系统造成的影响。对于工程师来说，选择极细同轴线束时不能只看“AWG多大”，还需要结合目标速率、阻抗要求、线束长度、连接器结构及PCB走线进行整体匹配。对于本款 82675-100B-01-D 而言，采用40AWG极细同轴线、200MM长度以及30Pin结构，更适合对内部空间、信号密度和高速传输性能同时有要求的电子设备。

-------------------------------------------------------------------------------------------------

为什么高速差分信号尤其关注阻抗匹配？
在高速信号传输系统中，阻抗匹配是决定信号能否稳定到达接收端的重要因素之一。当PCB、连接器、线束等不同传输路径之间存在明显阻抗不连续时，高速信号在阻抗突变位置容易产生反射，进而造成波形畸变、过冲、振铃、眼图恶化甚至误码。极细同轴线束的价值之一，就是通过相对稳定的几何结构和屏蔽结构，为高速信号提供更可控的传输环境。尤其对于200MM这类具有一定传输长度的高速线束，工程设计不能简单理解为“线越短越好”，而应关注连接器—线材—PCB之间的整体阻抗连续性。CABLINE-UM连接器采用0.4mm Contact Pitch，并具备ZenShield®全EMI屏蔽技术和机械锁扣结构，其产品体系面向高速信号传输应用；而实际项目中，工程师仍需要根据具体接口标准、目标阻抗、线材结构和终端设备进行SI验证。对于采购人员来说，也建议在询价和替代时明确提出阻抗、AWG、Pin Assignment、长度以及连接器料号等关键参数，而不是仅按照外观寻找“相似线束”。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

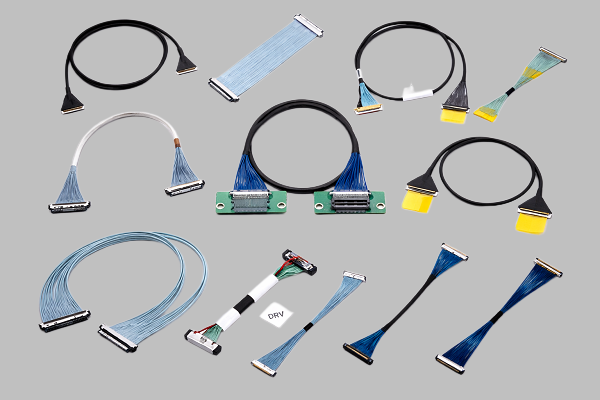

针对需要替代I-PEX原装线束的项目，建议首先确认设备端连接器是否与 20878-030T-01 配套，并确认30Pin、1-1 Pin Assignment以及200MM长度要求；其次确认线材是否采用AWG#40极细同轴线，同时根据实际高速接口的信号速率和阻抗要求进行电气性能验证。CABLINE-UM系列还覆盖不同Pin数、不同线长以及Micro-Coaxial等多种方案，因此在实际项目中，如果设备空间、Pin数量或线长发生变化，也可以围绕连接器体系和线束结构进行重新选型。我们公司专注于极细同轴线束的生产制造，可根据客户的连接器、线材、长度、Pin定义及电气性能要求进行线束方案开发与生产，我们公司可提供：I-PEX 82675-100B-01-D兼容替代线束方案，可面向工程验证、批量采购以及国产替代项目提供相应的极细同轴线束产品。对于采购人员而言，在进行国产替代评估时，建议不仅比较单价，更应综合考察尺寸一致性、端子压接质量、阻抗一致性、高速信号测试、屏蔽连续性以及批次稳定性。

-------------------------------------------------------------------------------------------------

高速差分时代，极细同轴线束成为连接性能的重要组成部分
I-PEX 82675-100B-01-D是一款30Pin、40AWG、200MM长度、1-1 Pin Assignment的CABLINE-UM系列极细同轴线束，线材端配套连接器型号为20878-030T-01。在高速差分信号应用中，线束已经成为影响系统信号完整性的重要环节，阻抗匹配、低串扰、EMI抑制以及连接可靠性都需要纳入整体设计。对于工程师来说，应从“连接器＋极细同轴线＋PCB＋高速协议”的系统角度进行选型和验证；对于采购人员来说，则应重点核对型号、Pin数、AWG、长度、连接器以及替代后的电气性能。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。我们公司可提供面向 I-PEX 82675-100B-01-D 的兼容替代极细同轴线束制造方案，为高速显示、AI终端、工业视觉、笔记本电脑及其他高密度高速电子设备内部互连提供产品支持。
