I-PEX 82674-100B-01-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

AR眼镜图像模组为什么越来越依赖极细同轴线束？
AR眼镜的图像模组需要在极其有限的结构空间内完成摄像头、显示模组与主控系统之间的高速信号传输，因此线束不仅要“细”，还需要兼顾高速传输、信号完整性、抗干扰能力以及弯折布线要求。相比普通排线方案，极细同轴线采用独立屏蔽结构，能够更好地控制高速信号传输过程中的阻抗、串扰和外部电磁干扰，在小型化、高速化的AR设备内部具有明显优势。尤其是AR眼镜需要将图像数据、显示数据等高速信息在主板与图像模组之间稳定传输，连接器与线材必须同时满足高密度和高速信号传输需求。I-PEX CABLINE®-UM系列采用0.4mm超细间距、直角垂直结构，并支持ZenShield®全屏蔽设计，产品定位正是面向高速、高密度、小型化设备内部互连；其系列资料显示最高可支持40Gbps/lane PAM3，并兼容Micro-Coaxial Cable等线缆方案。

-------------------------------------------------------------------------------------------------

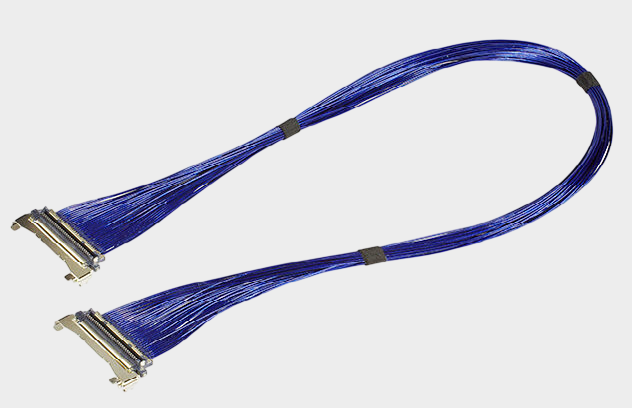

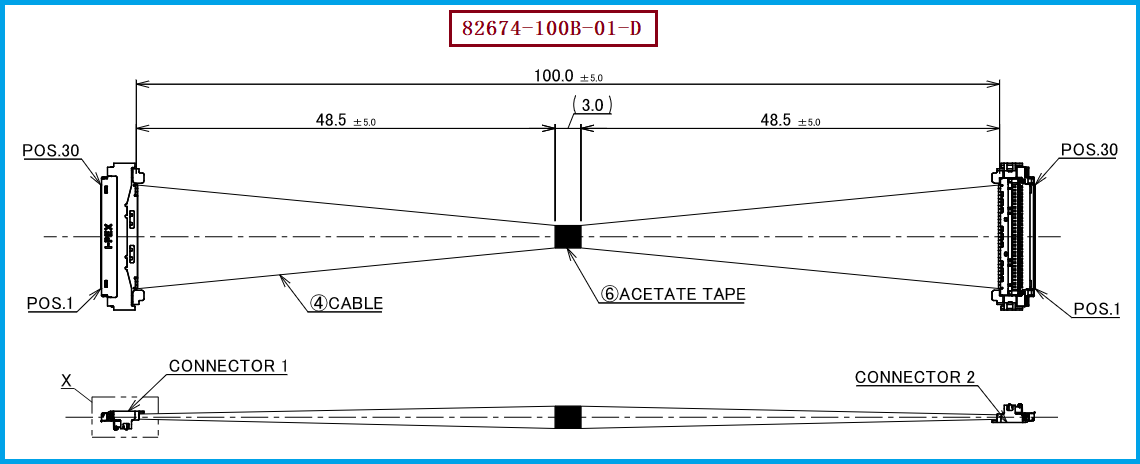

I-PEX 82674-100B-01-D：30Pin、100mm、AWG#40的极细同轴高速线束

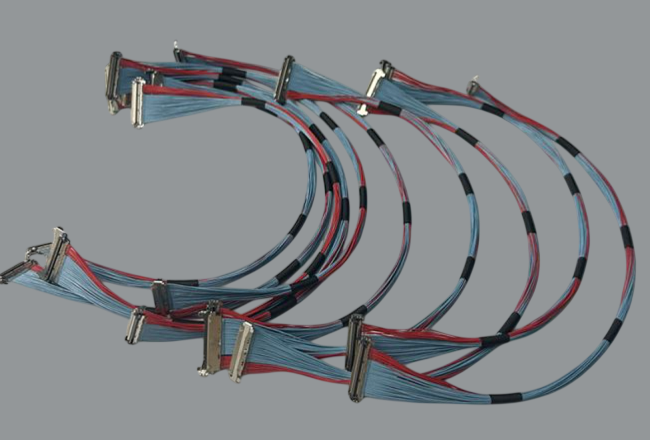

针对AR眼镜图像模组、微型显示设备及其他高密度高速互连场景，我们可提供与 I-PEX 82674-100B-01-D 对应的极细同轴线束兼容替代方案。该型号属于CABLINE®-UM系列评估用样品线束中的30Pin、40AWG、100mm、1-1 Pin Assignment规格，意味着两端信号位置按照对应关系连接，适合工程师进行高速信号互连设计和样机验证。该线束配套的线材端连接器型号为 20878-030T-01，可适配 AWG#40 极细同轴线材。I-PEX CABLINE®-UM系列本身支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coax规格，而用户当前这款82674-100B-01-D明确对应40AWG Micro-Coax方案。

-------------------------------------------------------------------------------------------------

从工程师视角看：极细同轴线为什么适合AR眼镜图像模组？
对于AR眼镜工程师而言，图像模组连接线需要同时解决“空间小、高速率、强干扰、可靠连接”几个问题。CABLINE®-UM采用0.4mm Contact Pitch，配合高度为2.2±0.15mm，连接器深度约5.0mm，并采用Vertical Right Angle结构，有利于在紧凑的设备内部进行侧向走线；同时，ZenShield®全屏蔽设计和多点接地能够帮助降低EMI及高速信号之间的干扰，机械锁扣则有助于提升连接保持能力。对于采购人员来说，I-PEX 82674-100B-01-D + 20878-030T-01 + AWG#40 可以作为明确的选型识别组合，在寻找国产兼容替代方案时，应重点核对Pin数、Pitch、连接器接口尺寸、Pin Assignment、线材AWG、线束长度、阻抗及屏蔽结构，而不能只依据“30Pin、100mm”进行简单替换。我们公司可提供：I-PEX 82674-100B-01-D兼容替代线束方案，可围绕原产品的连接器接口、30Pin结构、100mm长度及AWG#40极细同轴线材要求进行国产替代线束开发，为研发验证、供应链优化及批量采购提供产品支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

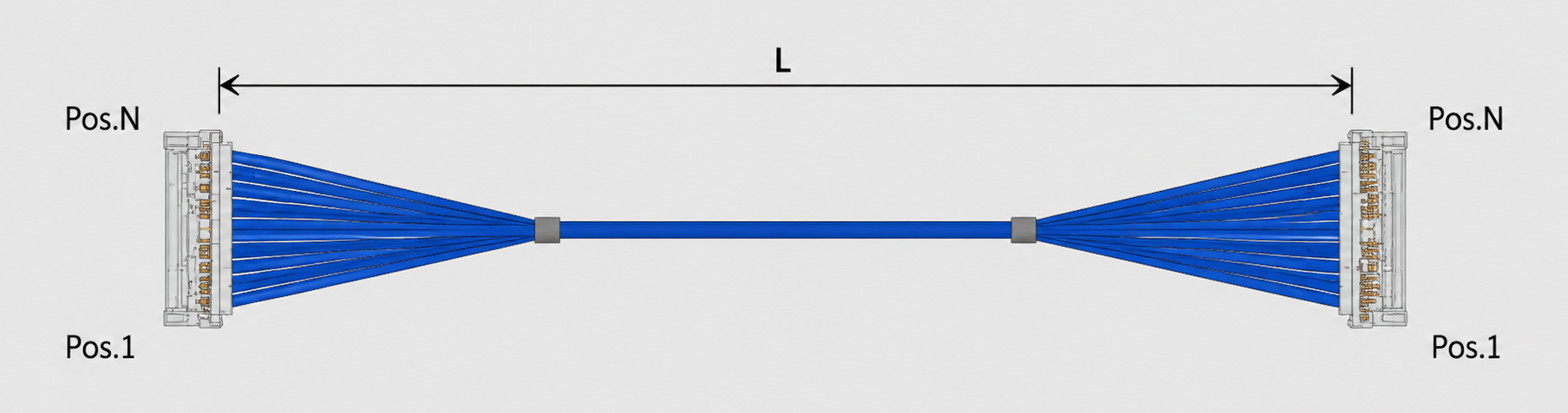

在进行AR眼镜、图像模组或其他高速设备线束选型时，工程师和采购人员建议优先确认“连接器+线材+线束结构”三者是否完整匹配。对于本方案，核心参考对象为 I-PEX 82674-100B-01-D，配套线材端连接器为 20878-030T-01，线材规格为 AWG#40 Micro-Coaxial Cable，标准线束长度为100mm、30Pin、1-1定义。CABLINE®-UM系列官方资料显示，其连接器覆盖30/40/50/60Pin等规格，并拥有对应不同长度的评估线束型号，因此在进行国产替代时，如果产品实际尺寸、长度、Pin定义或线材规格发生变化，应重新进行结构和电气匹配验证。 对于采购端而言，建议在询价时直接提供原型号 82674-100B-01-D、连接器型号 20878-030T-01、AWG#40、30Pin、100mm等关键参数，以减少供应商理解偏差，提高国产替代打样及量产导入效率。

-------------------------------------------------------------------------------------------------

小型化AR设备背后的高速互连，离不开高性能极细同轴线束
AR眼镜正在向更轻、更薄、更小以及更高图像信息处理能力发展，图像模组与主控之间的高速互连也因此对线束提出了更高要求。极细同轴线能够在有限空间中兼顾高密度布线、高速信号传输和屏蔽抗干扰能力，因此非常适合AR眼镜图像模组等小型高速电子设备。以 I-PEX 82674-100B-01-D 为参考，其30Pin、100mm、1-1结构配合 20878-030T-01 连接器及 AWG#40 极细同轴线材，为工程师提供了明确的高速线束设计参考，也为采购人员进行国产替代提供了清晰的产品基准。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。我们专注于极细同轴线束的生产制造与兼容替代方案开发，可根据客户的连接器、Pin数、线径、长度、Pin Assignment及应用需求进行线束方案匹配。如果您正在寻找 I-PEX 82674-100B-01-D 的国产兼容替代产品，欢迎联系我们获取具体方案。
