I-PEX 82286-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

产品定位：面向高密度、高速信号连接的极细同轴线束

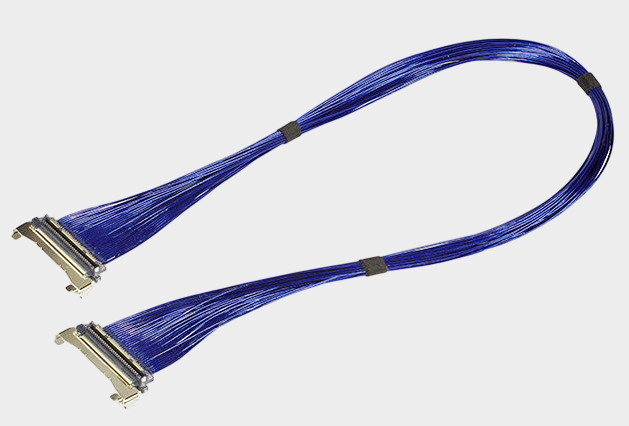

对于笔记本电脑、AI终端、工业视觉设备、高速摄像头、显示模组及其他小型化电子设备而言，内部线束不仅承担电气连接功能，还需要同时满足高速信号传输、空间占用小、抗干扰能力强以及连接可靠等要求。本文所介绍的 I-PEX 82286-100B-02-D，属于CABLINE®-UM系列30Pin极细同轴线束方案，配套线材端连接器型号为 20878-030T-01，连接器采用 30PIN、0.4MM间距结构。根据前述产品资料，该系列连接器面向高速同轴线连接应用，具有0.4mm超细间距、垂直直角出线、ZenShield®全EMI屏蔽及机械锁扣等设计特点，可用于高密度PCB内部互连。对于工程师而言，这类极细同轴线束的价值并不只是“把两个板子连接起来”，而是在有限空间内兼顾信号完整性、EMC性能和机械可靠性；对于采购人员而言，则可以重点关注线束长度、PIN数、连接器型号、线径、端接方式以及能否进行兼容替代。

-------------------------------------------------------------------------------------------------

极细同轴可以用于充电线吗？工程师需要区分“供电”与“高速数据传输”
极细同轴可以用于充电线吗？答案是：可以参与某些兼具供电与高速数据传输功能的连接方案，但不能简单地把普通极细同轴线理解为传统意义上的“大电流充电线”。 极细同轴线的核心优势主要在于高频、高速信号传输，而传统充电线更关注持续载流能力、导体截面积、温升以及电源回路设计。因此，如果项目只是进行单纯的大功率供电，工程师通常不会因为“高速”而优先选择极细同轴线；但如果一个设备内部连接同时涉及高速数据+电源传输，例如USB类高速接口、显示设备、智能终端或某些高速外围设备内部连接，就需要根据具体接口定义、电流需求、阻抗要求和线束结构综合判断。对于采购人员来说，也应避免仅依据“极细同轴”三个字判断其是否适合充电，而应该确认具体线束中哪些芯线承担高速信号、哪些线路承担电源/地，并核对连接器端子的额定电流及整机系统的功率需求。换句话说，极细同轴线更擅长“高速传输”，是否适合承担充电供电功能，则取决于具体线材规格、导体结构、端子能力和系统电气设计。

-------------------------------------------------------------------------------------------------

82286-100B-02-D选型关注点：30PIN、0.4MM间距与连接器匹配

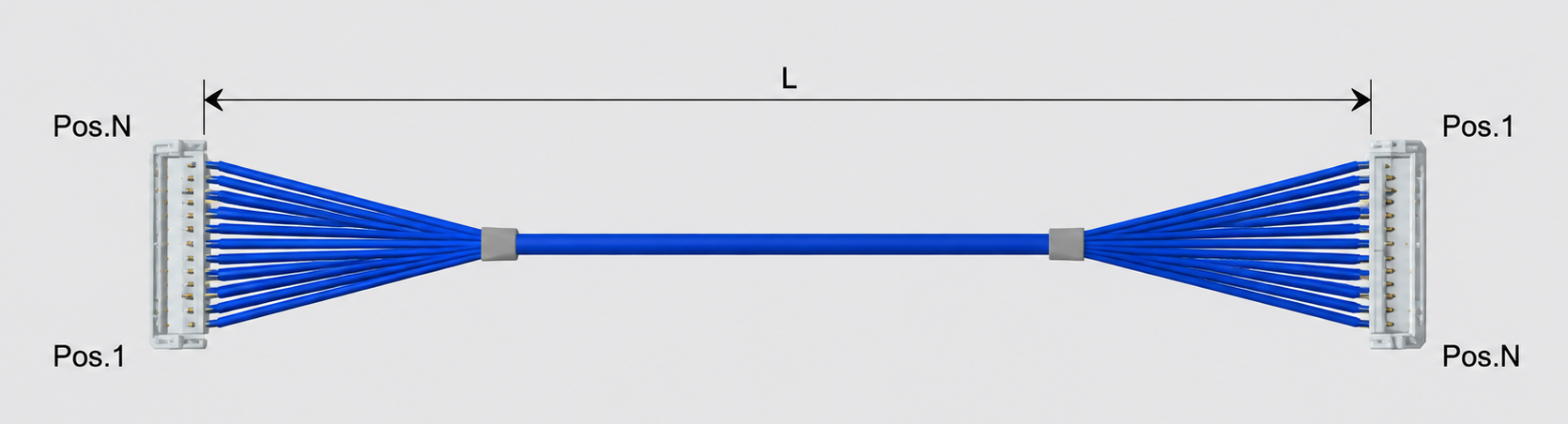

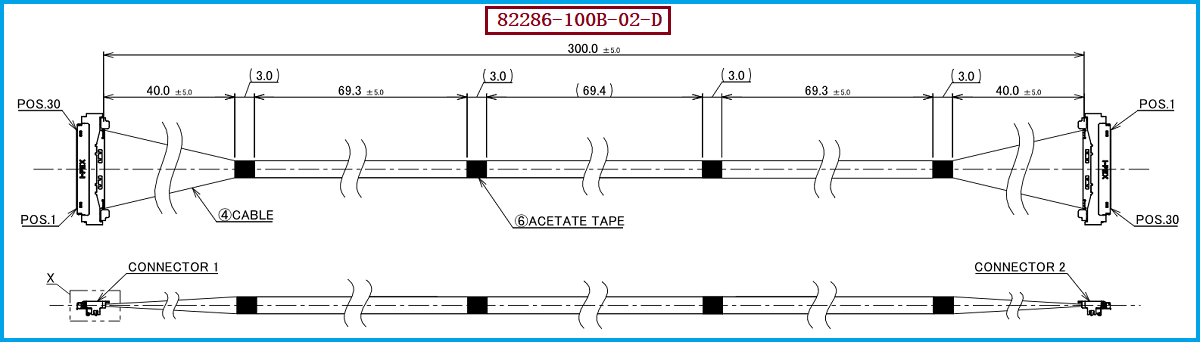

在实际项目导入时，工程师需要重点核对 I-PEX 82286-100B-02-D 的接口匹配关系。本方案采用的线材端连接器为 20878-030T-01，属于CABLINE®-UM系列30Pin Plug Housing，连接器触点间距为 0.4mm。从产品设计角度来看，30Pin、0.4mm超细间距能够在有限PCB区域内实现较高密度的信号连接，适合空间受限的高速电子产品。前述CABLINE®-UM资料显示，该系列可支持多种极细同轴线规格，并面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速应用。在进行线束替代或国产化开发时，不能只看“30Pin”这一项参数，还需要同步确认连接器公母端型号、Pin Assignment、线位定义、线径、特性阻抗、长度、屏蔽结构、端接工艺以及设备内部走线空间。如果原设计采用的是该系列接口，建议采购和研发双方在打样阶段进行实物连接器匹配、导通测试、高速信号测试及可靠性验证，从而降低直接替换造成的项目风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要寻找 I-PEX 82286-100B-02-D 兼容替代方案的客户，建议以“连接器匹配+线材规格+电气性能+机械尺寸+端接工艺”作为综合判断标准，而不是单纯按照料号寻找外观相似产品。尤其是高速极细同轴线束，连接器虽然是0.4mm间距、30PIN，但实际替代时还需要确保与原设备端母座的配合关系、Pin定义及信号方向一致，同时根据应用需求确认线束长度和弯折空间。对于涉及高速数据传输的项目，还应进一步关注特性阻抗、插损、回损、串扰以及屏蔽连续性等指标；如果同时涉及供电功能，则必须额外确认电流承载能力及温升表现。我们公司可提供：I-PEX 82286-100B-02-D兼容替代极细同轴线束方案，可根据客户设备结构、连接器型号、PIN数、线长、线位定义及应用要求进行极细同轴线束定制生产，为研发验证、批量采购及国产化替代提供线束解决方案。对于采购人员而言，这种按原规格进行兼容开发的方式，也有助于降低单一品牌供应带来的采购风险。

-------------------------------------------------------------------------------------------------

极细同轴线束不是普通充电线，而是高速互连方案的重要组成部分
I-PEX 82286-100B-02-D 配套 20878-030T-01、30PIN/0.4MM间距的CABLINE®-UM极细同轴连接方案，主要价值在于满足小型化设备内部的高密度、高速信号连接需求。关于“极细同轴可以用于充电线吗”，更准确的理解是：极细同轴可以进入同时包含高速通信与供电需求的系统连接方案，但其是否承担充电电流以及能够承担多大电流，必须依据具体线材、端子和整机电源设计进行确认，不能简单等同于传统大电流充电线。对于工程师来说，应重点关注接口匹配、阻抗、信号完整性、屏蔽和机械可靠性；对于采购人员来说，则应重点关注料号兼容、供应稳定性、定制能力及批量交付能力。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。通过专业的极细同轴线束制造与兼容替代，可以在保持原有接口设计基础上，为高速设备提供更具灵活性的线束供应方案。
