I-PEX 81466-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

MIPI CSI-2高速摄像接口，对极细同轴线束提出了哪些要求？
在工业相机、机器视觉、智能终端、AR/VR、AI视觉设备以及高分辨率摄像模组中，MIPI CSI-2已经成为常见的高速图像数据传输接口。对于工程师而言，MIPI CSI-2线束选型并不能只看“能不能接上”，还需要综合考虑连接器规格、Pin数量、信号通道对应关系、线缆结构、阻抗匹配、串扰控制以及设备内部空间等因素。尤其当摄像模组采用高像素、高帧率设计时，图像数据传输速率不断提高，传统排线在空间、EMI以及高速信号完整性方面可能面临更多设计压力，极细同轴线束则能够通过独立同轴结构为高速信号提供更加明确的屏蔽与传输路径。此次介绍的 I-PEX 81466-100B-02-D 极细同轴线束，属于I-PEX CABLINE®-UM系列40PIN极细同轴线束方案，配套线材端连接器型号为 20878-040T-01，连接器采用 40PIN、0.4MM间距设计，非常适合工程师在进行MIPI CSI-2等高速内部信号连接设计时作为参考方案。

-------------------------------------------------------------------------------------------------

MIPI CSI-2接口如何选择适配的极细同轴线？
对于MIPI CSI-2应用，第一步通常是确认主板端和摄像模组端所采用的连接器系列以及Pin数量，然后再根据连接器的触点间距、线缆类型和信号定义选择对应的极细同轴线束。以 I-PEX 81466-100B-02-D 为例，其线材端连接器为 20878-040T-01，对应 40PIN、0.4MM Pitch，因此在进行替代或重新设计时，不能仅依据“40Pin”进行判断，还需要确保连接器系列、机械尺寸、配合结构以及PCB端对应连接器能够正确匹配。对于MIPI CSI-2高速差分信号而言，还应重点关注高速信号的布线与线对一致性，避免由于线束结构、长度、阻抗或端接工艺差异造成信号质量下降。因此，工程师在选型时建议先确定CSI-2的Lane数量、时钟及数据通道定义，再结合设备空间确定线束长度和出线方向，最后核对连接器型号与极细同轴线规格，从而形成完整的“接口—连接器—线材—线位定义”匹配关系。

-------------------------------------------------------------------------------------------------

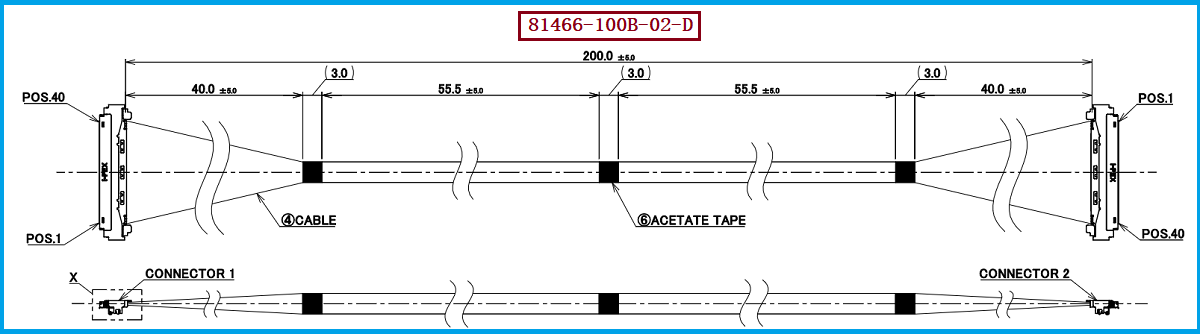

I-PEX 81466-100B-02-D线束及20878-040T-01连接器匹配分析

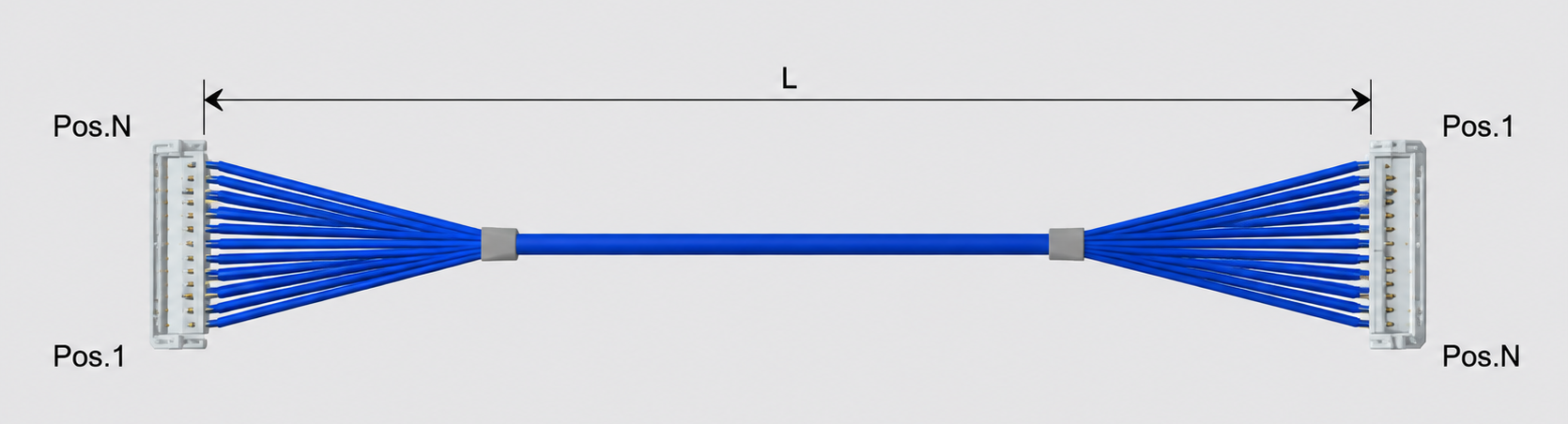

从产品配套关系来看，I-PEX 81466-100B-02-D采用 20878-040T-01作为线材端连接器，连接器为CABLINE®-UM系列40PIN结构，触点间距为0.4MM。CABLINE®-UM本身采用0.4mm超细间距设计，并面向高速信号传输应用，产品支持Micro-Coaxial Cable等线缆形式，同时具备ZenShield®全屏蔽以及机械锁扣等结构特征。对于MIPI CSI-2摄像头模组而言，这类高密度连接结构能够在有限的设备内部空间中提供较多信号触点，使高速摄像数据、时钟等信号能够通过紧凑型线束进行连接。对于工程师来说，真正需要重点确认的是连接器配对关系、40PIN触点数量、0.4MM间距、线位对应关系以及线束长度等参数；对于采购人员而言，则应避免只按照外观相似或Pin数相同的产品进行替换，而应以连接器料号+线束料号+线位定义+关键电气要求作为供应商询价和样品确认的重要依据。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在实际项目中，如果原设计参考 I-PEX 81466-100B-02-D，建议工程师首先确认设备端所匹配的连接器系统是否与 20878-040T-01保持一致，同时确认40PIN、0.4MM间距以及实际MIPI CSI-2信号分配要求；如果需要进行国产化、供应链优化或第二供应商导入，则不能简单理解为“复制一个同样长度的线束”，而应从连接器兼容性、极细同轴线规格、端子压接质量、线位定义、高速信号完整性以及批量生产一致性等方面进行综合验证。特别是在MIPI CSI-2应用中，建议在样品阶段完成连接器配合、导通测试、线位检查以及高速信号性能验证，再进入批量采购。我们公司可提供 I-PEX 81466-100B-02-D 兼容替代极细同轴线束方案，可根据客户设备的连接器配置、线位要求、线束长度及实际应用需求进行极细同轴线束的生产制造与定制，为工程师提供兼容替代开发方案，也为采购人员提供第二供应商及国产替代选项。

-------------------------------------------------------------------------------------------------

MIPI CSI-2极细同轴线选型，关键是“连接器+线材+信号”整体匹配
对于MIPI CSI-2高速摄像应用，极细同轴线束的选型本质上是对高速信号传输、电气性能、机械结构和供应链兼容性进行综合匹配，而不是单纯比较线径或Pin数量。以 I-PEX 81466-100B-02-D 为参考，其配套线材端连接器为 20878-040T-01，采用40PIN、0.4MM间距结构，为高密度、高速内部连接提供了产品参考。对于需要国产替代、兼容替代或定制开发的项目，建议工程师与采购人员共同确认连接器型号、Pin数量与间距、线位定义、线束长度及高速信号要求，再进行样品验证和批量导入。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。通过从连接器到极细同轴线束的一体化匹配，可以更有效地满足MIPI CSI-2摄像模组、工业视觉、机器视觉、AI视觉终端等设备对小型化与高速信号传输的需求。
