I-PEX 82997-100B-01-D CABLINE®-CA II PLUS 0.4mm连接器极细同轴线束替代品

面向高速、小型化应用的AWG#40极细同轴线束方案
在笔记本电脑、平板电脑、高清显示模组、工业视觉设备、VR/AR设备以及高速数据终端中，设备内部空间越来越紧凑，同时对高速信号传输、EMI控制和长期可靠性的要求不断提高。I-PEX CABLINE®-CA II PLUS系列采用0.4mm超细间距、60Pin结构，并具备全屏蔽及机械锁扣设计，可用于高密度、高速信号连接场景。本文重点介绍的极细同轴线束型号为 I-PEX 82997-100B-01-D，线材采用 AWG#40规格，线材端配套连接器型号为 20680-060T-01。对于工程师而言，这类产品的关键并不仅仅是“能否连接”，还需要综合考虑线材外径、特性阻抗、信号完整性、弯折性能、屏蔽效果、端子可靠性以及整机内部空间；对于采购人员而言，则需要进一步关注原厂型号对应关系、替代兼容性、规格一致性、批量供货能力及成本控制。因此，极细同轴线束需要从连接器、线材和加工工艺三个维度进行整体评估。

-------------------------------------------------------------------------------------------------

极细同轴线的介电材料通常用什么？为什么材料会影响高速信号？
极细同轴线的结构虽然非常细小，但内部同样需要通过绝缘介电材料对中心导体与屏蔽结构进行隔离，同时控制信号传输过程中的电气特性。实际工程中，极细同轴线常见的介电材料包括 聚乙烯（PE）、发泡聚乙烯（Foamed PE）、氟塑料类材料如FEP、PTFE等，具体材料需要根据线径、工作温度、阻抗、传输速率、柔韧性以及加工工艺进行选择。其中，对于高速信号应用而言，介电常数（Dk）和介质损耗是工程师特别关注的指标：适当降低介电常数有利于控制信号传播特性，而较低的介质损耗则有助于降低高速传输中的信号衰减。以 AWG#40极细同轴线为例，由于线径非常小，导体、绝缘层、屏蔽层之间的尺寸比例稍有变化，就可能对特性阻抗和高频性能产生影响，因此不能简单认为“绝缘材料越薄越好”或“材料越贵性能越好”，而应根据目标阻抗和实际高速信号要求进行结构匹配。需要特别说明的是，I-PEX 82997-100B-01-D对应线材的具体介电材料牌号，应以实际线材供应商规格书及项目BOM为准；本文介绍的是极细同轴线行业中常见的介电材料及其工程意义，而不是对该料号内部材料配方进行未经验证的限定。

-------------------------------------------------------------------------------------------------

从工程师和采购视角看：AWG#40线材与60Pin连接器如何匹配？

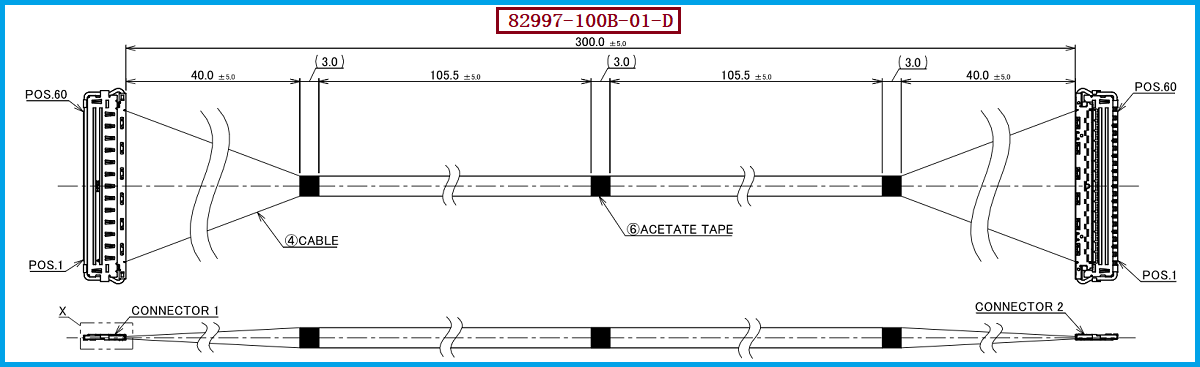

对于 I-PEX 82997-100B-01-D 这类60Pin极细同轴线束，连接器端采用 20680-060T-01，并适配 AWG#40线材。在高速信号线束设计中，连接器与线材不能孤立选择，必须同时考虑端子规格、线材外径、阻抗控制、Pin Assignment、屏蔽结构以及线束长度等因素。CABLINE®-CA II PLUS系列本身采用0.4mm Pitch、低背型结构，并支持ZenShield®全屏蔽设计和机械锁扣，有利于在有限PCB空间内实现高密度高速连接；而AWG#40线材兼顾了微型化与高速传输应用需求，更适合空间受限的设备内部布线。对于采购人员而言，如果项目原先采用 I-PEX 82997-100B-01-D，建议采购时不要只核对“60Pin”和“AWG#40”，还应同步确认线长、端接方向、Pin定义、连接器型号、线材结构、阻抗要求以及成品尺寸，避免出现“连接器能够插合，但电气性能或机械尺寸无法满足”的情况。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果工程项目正在寻找 I-PEX 82997-100B-01-D 的兼容或替代线束，建议以“连接器型号+线材规格+Pin定义+线长+电气性能+机械尺寸”作为核心验证条件，而不是仅通过产品外观进行替换。针对本文产品，我们公司可提供 I-PEX 82997-100B-01-D兼容替代线束方案，可围绕 20680-060T-01线材端连接器、AWG#40极细同轴线以及客户实际使用要求进行线束匹配与生产制造。对于工程师，我们可以根据设备空间、走线方向、弯折半径、信号传输需求等条件进行规格确认；对于采购人员，则可以针对原有料号进行兼容替代评估，在满足装配和性能要求的前提下，为项目提供国产化、供应链备选及批量生产方案。实际替代项目建议在正式量产前完成尺寸、插合、导通、耐压、阻抗、信号完整性、屏蔽性能及可靠性等项目验证，以确保替代线束能够真正对应原应用要求。

-------------------------------------------------------------------------------------------------

从介电材料到成品线束，极细同轴线需要系统化制造
极细同轴线看似只是一根非常细的线，但其内部的导体、介电层、屏蔽层和外被结构共同决定了最终的高速传输能力、柔韧性、耐弯折性能及可靠性。对于 I-PEX 82997-100B-01-D 这款采用 AWG#40极细同轴线、20680-060T-01线材端连接器的60Pin线束而言，介电材料选择、线材结构控制、阻抗一致性和精密端接工艺都属于影响产品质量的重要因素。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂料号、样品或图纸进行规格分析与兼容替代开发，为高速显示、工业设备、消费电子及其他高密度电子设备提供稳定的极细同轴线束解决方案。
