极细同轴线可以抗高温吗？工程师需要关注的不只是“耐多少度”
对于工程师和采购人员而言，“极细同轴线可以抗高温吗？”并不能简单用“可以”或“不可以”回答。极细同轴线束的耐温能力，需要综合考察线材绝缘材料、导体结构、屏蔽结构、端子与连接器、长期工作温度以及实际电流发热等因素。以本次介绍的 I-PEX 82187-100B-02-D 为例，该产品属于 CABLINE®-UM 30Pin、AWG#40、100mm、1-N结构的极细同轴线束，配套线材端连接器型号为 20878-030T-01。I-PEX 官方资料显示，CABLINE®-UM 的工作温度范围为 -40℃～+105℃，并且其额定工作温度已经包含通电产生的温升，因此从连接器及其适用系统规格来看，它属于具备较好高低温适应能力的极细同轴连接方案。需要特别注意的是，+105℃是连接器产品的规定工作温度范围，并不意味着所有极细同轴线材都可以无条件长期在105℃环境下工作；实际项目中仍应以所选线材本身的耐温等级、使用环境和整机热设计为准。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束也需要考虑高温性能？
随着笔记本电脑、工业设备、高清显示模组、视觉设备及高密度电子设备不断向轻薄化和高性能发展，线束往往需要在非常有限的空间内完成高速信号传输。CABLINE®-UM采用0.4mm端子间距、垂直90°插拔结构，并采用ZenShield®全屏蔽及多点接地设计，同时支持机械锁扣结构，可以在高密度布线环境中兼顾空间利用率、EMI控制和连接可靠性。对于工程师来说，高温环境下不仅要关注线材是否软化、老化或绝缘性能下降，还需要考虑连接器、焊接区域以及线束弯折位置在温度变化后的稳定性；而对于采购人员，则应重点确认供应商能否按照指定料号的芯数、线径、长度、端接方式、Pin定义和连接器型号稳定批量生产。I-PEX资料显示，CABLINE®-UM支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable，其中AWG#40也是该系列明确支持的规格。

-------------------------------------------------------------------------------------------------

I-PEX 82187-100B-02-D极细同轴线束的产品特点与应用价值

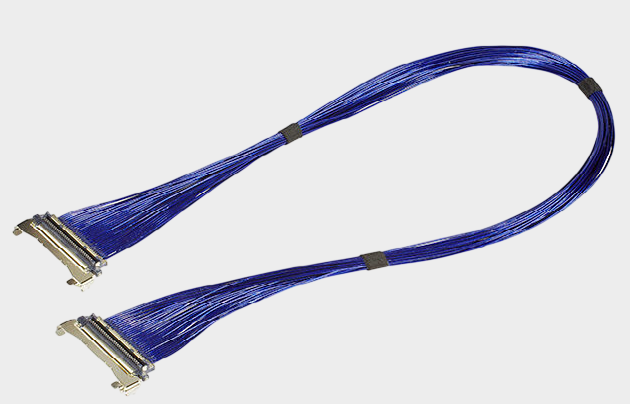

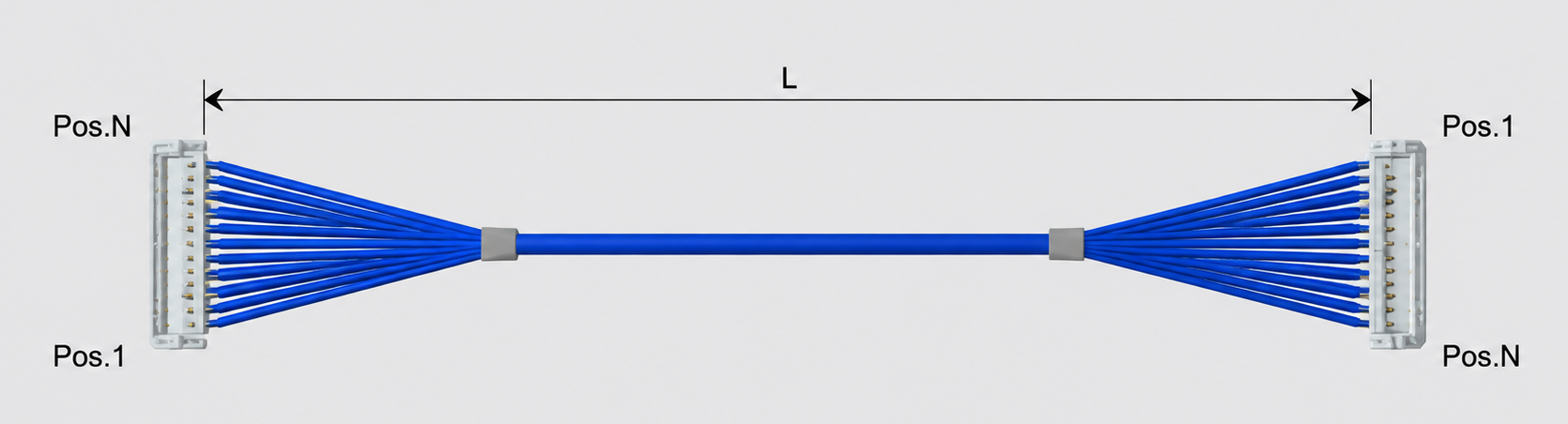

从具体项目选型来看，I-PEX 82187-100B-02-D对应的是CABLINE®-UM 30Pin、Micro-Coaxial、AWG#40、L=100mm、1-N极细同轴线束方案；其线材端连接器型号为20878-030T-01。官方资料显示，CABLINE®-UM采用0.4mm Pitch设计，支持30、40、50、60 Pin，并具备ZenShield®全屏蔽、多点接地和机械锁扣等特点，同时面向高数据速率传输应用，官方标注最高可达40Gbps/lane PAM3的参考性能。对于需要进行国产化、供应链优化或第二供应商导入的客户，不能只看“连接器能不能插上”，还需要确认30Pin数量、AWG#40线材、100mm长度、1-N线序、屏蔽结构及端接工艺等关键参数是否一致。作为极细同轴线束生产制造企业，我们公司可提供 I-PEX 82187-100B-02-D 兼容替代线束方案，可根据客户实际设备结构和BOM要求，对线长、Pin定义、线材规格及端接工艺进行匹配，为工程师样品验证、量产导入及采购端供应链替代提供支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

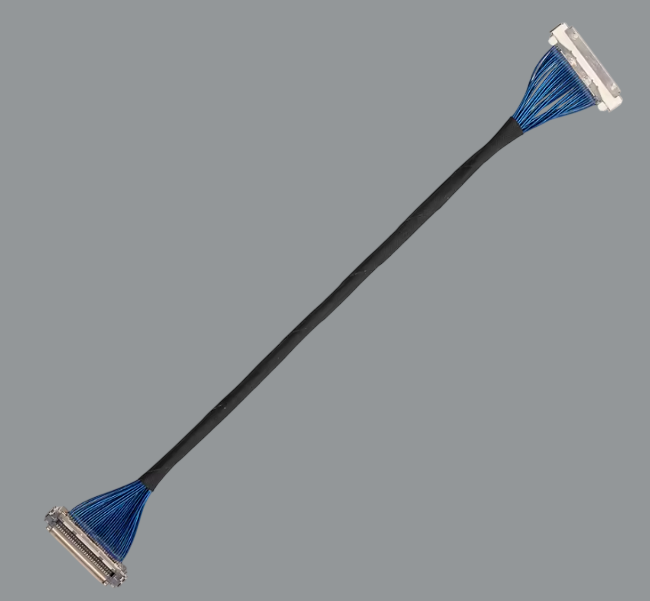

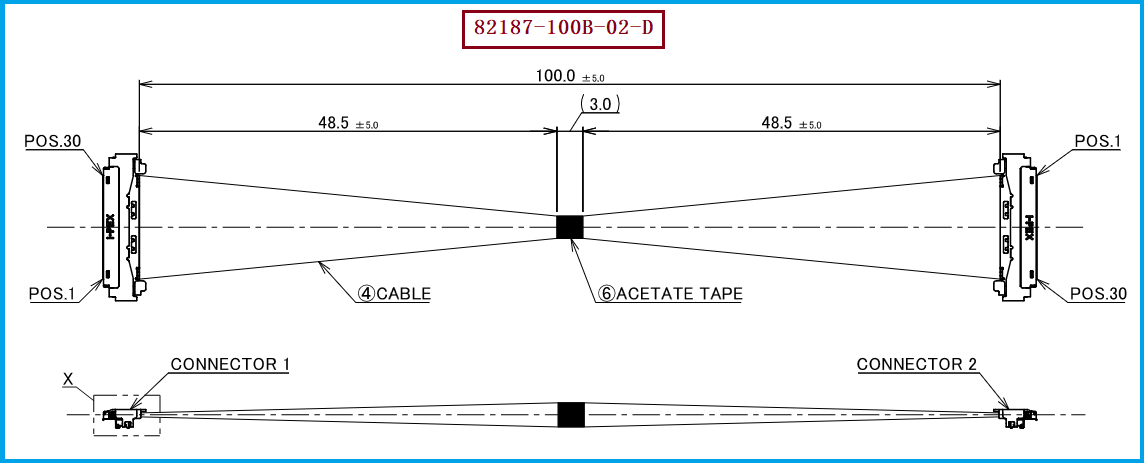

在选择 82187-100B-02-D 或同类型极细同轴线束时，工程师建议首先确认设备端连接器与线材端连接器的机械匹配关系，再确认30Pin数量、0.4mm间距、AWG#40线材、100mm长度以及1-N Pin Assignment是否满足原设计；如果设备存在高温区域，则应进一步核对线材自身的耐温等级，而不能仅依据连接器的+105℃工作温度判断整条线束的耐高温能力。对于采购人员而言，如果原供应商交期较长、成本压力较大，或者企业希望建立第二供应渠道，可以按照原线束的连接器型号20878-030T-01、AWG#40、100mm长度及Pin定义建立替代方案，再通过导通、耐压、绝缘、拉力、弯折、高低温及实际高速信号测试进行验证。I-PEX官方资料也明确列出了82187-100B-02-D这一30Pin、40AWG、100mm的标准Harness型号，因此在进行兼容替代时，建议以原规格为基准逐项确认，而不是单纯按照外观或连接器型号进行替换。

-------------------------------------------------------------------------------------------------

高温环境下，极细同轴线束需要“线材+连接器+工艺”整体匹配
极细同轴线并非不能用于高温环境，关键在于具体线材、连接器及整条线束的耐温等级是否与实际应用条件相匹配。以 I-PEX 82187-100B-02-D 为代表的CABLINE®-UM极细同轴线束，采用AWG#40 Micro-Coaxial Cable、100mm长度及30Pin结构，配套20878-030T-01线材端连接器，连接器系统工作温度可达到-40℃～+105℃，同时兼顾超细间距、高速传输、屏蔽及机械锁定等要求。 我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于需要替代进口品牌线束、降低采购成本、缩短交期或建立第二供应商体系的企业，我们可根据原产品规格提供极细同轴线束兼容替代与定制制造服务，帮助客户从样品验证逐步过渡到稳定批量供应。
