I-PEX 82996-100B-01-D CABLINE®-CA II PLUS 0.4mm连接器极细同轴线束替代品

60Pin高密度设计，为高速设备内部连接提供更紧凑的线束方案

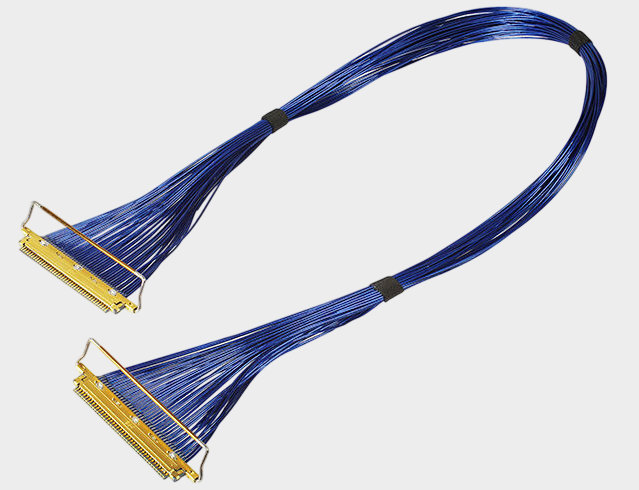

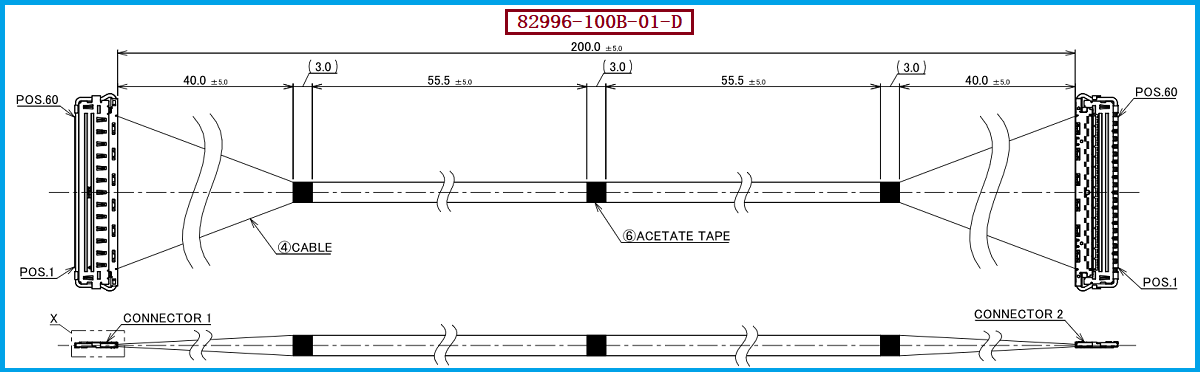

在笔记本电脑、超薄显示设备、工业视觉、高速摄像及其他高密度电子设备中，随着高速信号速率不断提升，传统排线和普通多芯线束在空间占用、信号完整性及电磁干扰控制方面越来越难以满足工程设计要求。I-PEX CABLINE®-CA II PLUS系列正是面向这类高速、小型化连接需求推出的极细同轴连接方案。本次介绍的 I-PEX 82996-100B-01-D，属于60Pin极细同轴线束，图纸对应规格为200mm长度、40AWG Micro-Coaxial Cable，并采用1-1端对端连接结构；线束使用的线材端连接器型号为 20680-060T-01，可适配 AWG#40 极细同轴线材。产品采用0.4mm级高密度连接结构，与60路高速信号通道相结合，可以在有限的设备内部空间中实现较高密度的信号连接。 对于工程师而言，这意味着在进行主板、显示模组、摄像模组或高速子板之间的连接设计时，可以在满足小型化要求的同时兼顾高速信号传输；对于采购人员而言，82996-100B-01-D也可以作为明确的目标规格进行国产兼容、替代选型及供应链成本优化。

-------------------------------------------------------------------------------------------------

为什么极细同轴线能抗EMI？关键在于“同轴屏蔽+受控传输结构”
很多工程师在选择高速线束时都会关注一个问题：为什么极细同轴线能抗EMI？ 核心原因并不是“线越细，抗干扰能力越强”，而是极细同轴线采用了特殊的同轴传输结构。普通导线的信号导体与周围空间之间缺少连续的屏蔽结构，高速信号变化产生的电磁场更容易与相邻线路发生耦合，同时外部电磁噪声也可能进入信号通道；而极细同轴线通常由中心导体、绝缘介质、环绕在外部的屏蔽层以及外护层构成，屏蔽层将高速信号通道包围起来，可以降低外部电磁场对中心信号导体的直接影响，同时也有助于减少信号自身向外辐射。对于多根高速极细同轴线密集排列的线束而言，每一根信号通道都具有相对独立的屏蔽结构，因此能够有效降低相邻通道之间的串扰风险。与此同时，合理的屏蔽层接地和连接器屏蔽结构对于EMI控制同样重要，I-PEX CABLINE®-CA II PLUS连接器采用ZenShield®全屏蔽设计及多点接地结构，进一步强化高速连接区域的EMC表现。资料显示，该系列连接器面向高速传输应用，支持最高32Gbps/lane PAM4，并支持Micro-Coaxial等多种线材方案。 因此，从系统层面看，极细同轴线的抗EMI能力来自同轴结构、屏蔽层、阻抗控制、端接方式以及连接器屏蔽设计的共同作用，并不是单纯依靠线径大小实现。

-------------------------------------------------------------------------------------------------

从工程师与采购视角看，40AWG极细同轴线束的价值不仅是“更细”
对于工程师来说，选择 I-PEX 82996-100B-01-D 类产品时，需要同时考虑Pin数、线径、长度、阻抗、连接器、端接结构以及设备内部走线空间等因素，而不是只比较线束外观尺寸。该型号采用60Pin、40AWG极细同轴线结构，配套线材端连接器为 20680-060T-01，连接器适配的线材规格包含 AWG#40；CABLINE®-CA II PLUS资料同时显示，该系列支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，其中AWG40对应的额定电流能力为0.3A/contact。 对采购人员而言，真正需要关注的是“规格一致性+供应稳定性+批量一致性+成本控制”的综合结果：如果现有供应链受原厂交期、采购成本、MOQ或供应风险影响，可以围绕原产品的60Pin、40AWG、线长、Pin定义、连接器型号及安装尺寸建立兼容替代方案，而不是简单更换普通线材。尤其对于高速设备，替代线束必须重点验证导通、绝缘、耐压、端接可靠性、阻抗及高速信号完整性等指标。我们公司可提供：I-PEX 82996-100B-01-D兼容替代线束方案，可根据客户设备结构、连接器配套要求、线材规格、长度及Pin定义进行极细同轴线束定制与批量制造，为工程验证、国产化替代及采购降本提供线束供应支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在实际选型时，建议工程师首先确认原设备所使用的连接器及PCB端配套接口，再核对线束Pin数量、Pin Assignment、线长、线材类型、AWG规格及阻抗要求。本次对应产品 82996-100B-01-D 为60Pin、40AWG极细同轴线束，线材端连接器为 20680-060T-01；产品资料中CABLINE®-CA II PLUS对应的60Pin板端连接器型号为 20790-060E-02，因此在进行兼容替代时，不应只看“60Pin”这一项，而应重点确认连接器系列、端子位置、插合结构、机械尺寸以及两端Pin对应关系。 对于采购替代，可以优先按照“原连接器匹配—40AWG线材匹配—60Pin对应—长度匹配—Pin定义一致—电气性能验证—机械装配验证”的思路推进；如果客户希望以国产极细同轴线束替代原供应商产品，我们公司可依据 I-PEX 82996-100B-01-D 的工程规格进行样品打样，并结合客户实际设备进行尺寸、连接器、线材及性能匹配验证。需要特别说明的是，兼容替代产品最终能否直接量产使用，应以实际样品测试、客户BOM、连接器配合状态及整机高速信号测试结果为依据，不能仅凭料号相似进行判断。

-------------------------------------------------------------------------------------------------

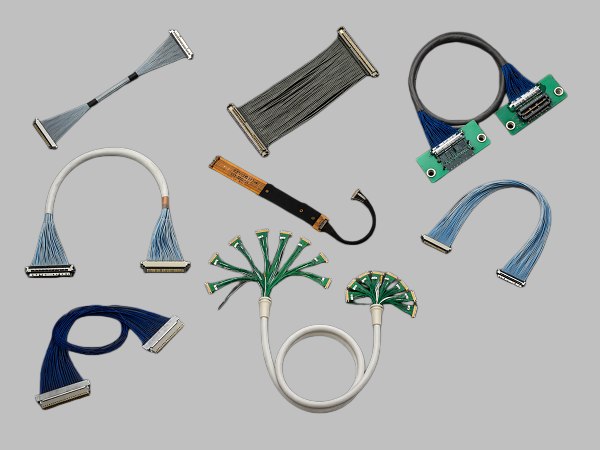

以极细同轴制造能力，为高速设备提供可靠的国产兼容替代选择
I-PEX 82996-100B-01-D 的核心价值在于60Pin高密度连接、40AWG极细同轴线、紧凑型连接器结构以及高速信号应用之间的综合平衡。极细同轴线通过同轴屏蔽结构降低外部EMI影响和通道间串扰，再结合连接器的屏蔽与接地设计，可以为高速信号传输提供更加稳定的电气环境；而40AWG线材又能够帮助设备实现更紧凑、更灵活的内部布线。对于需要进行国产化、供应商替换或成本优化的客户而言，重点并不是简单寻找一根“相同外形”的线，而是实现连接器、40AWG线材、Pin定义、尺寸结构、电气性能及高速传输能力的综合兼容。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。凭借极细同轴线束生产制造能力，我们公司可围绕 I-PEX 82996-100B-01-D、20680-060T-01、AWG#40 等关键规格，为客户提供兼容替代、样品开发及批量生产服务，帮助工程团队降低导入难度，为采购部门增加稳定、灵活的供应链选择。
