I-PEX 82995-100B-01-D CABLINE®-CA II Plus 0.4mm连接器极细同轴线束替代品

AI相机为什么越来越需要极细同轴线束？
随着AI视觉、机器视觉、智能摄像头和边缘AI设备快速发展，相机正在向更小体积、更高分辨率、更高帧率和更强实时计算能力方向演进。对于工程师而言，AI相机内部空间通常十分有限，但图像传感器、处理器、存储器及高速接口之间仍需要稳定传输大量高速数据，这使内部连接线束同时面临“空间越来越小、信号速率越来越高、EMI控制越来越严格”的设计压力。传统排线或普通线缆在高密度布局中容易受到尺寸、弯折空间以及高速信号完整性的限制，而极细同轴线通过同轴屏蔽结构实现信号与外部干扰之间的隔离，在保持线径较小的同时兼顾高速信号传输需求，因此特别适合AI相机、机器视觉模组、智能摄像头等紧凑型设备内部连接。对于需要进行国产替代或供应链优化的企业，我们公司可提供 I-PEX 82995-100B-01-D兼容替代线束方案，可根据设备结构、线长、走线方向及批量生产要求进行线束方案适配。

-------------------------------------------------------------------------------------------------

极细同轴线如何推动AI相机小型化？

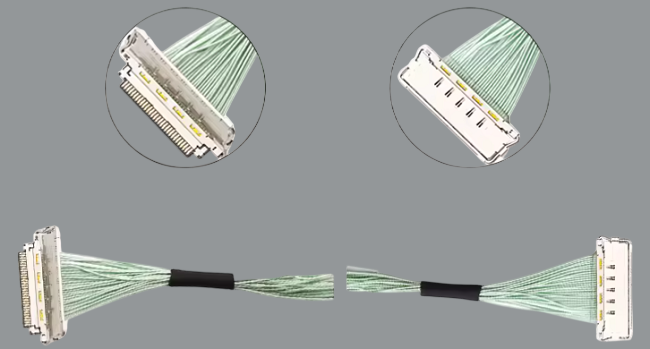

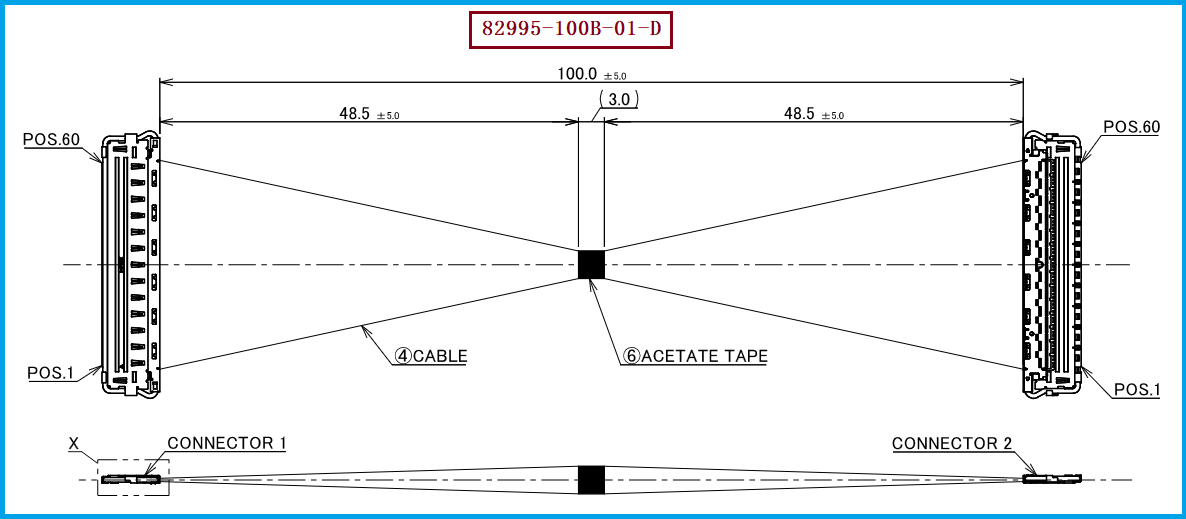

AI相机小型化并不仅仅是把外壳做得更小，更重要的是内部器件和连接结构需要实现高密度集成。极细同轴线束的优势就在于能够在有限空间内完成多路高速信号连接。本次介绍的 I-PEX 82995-100B-01-D 属于 CABLINE®-CA II Plus 60Pin Harness相关线束方案，线材端采用 I-PEX 20680-060T-01 连接器，连接器端采用0.4mm级高密度间距设计，适配 AWG#40 极细同轴线材。对于AI相机而言，这种高Pin数、高密度连接方式可以在较小的连接区域内实现多路信号传输，有利于减少连接区域占用的PCB空间和内部布线空间，使摄像头模组能够将更多空间留给图像传感器、AI处理芯片、散热结构等核心部件。与此同时，极细同轴结构具备独立屏蔽能力，在高速图像数据传输环境中有利于控制串扰和外部电磁干扰，从而为AI相机的小型化与高速化设计提供更灵活的内部互连基础。

-------------------------------------------------------------------------------------------------

从工程师和采购人员角度看，82995-100B-01-D应该关注什么？
对于工程师而言，选用 I-PEX 82995-100B-01-D 或进行兼容替代时，不能只关注“连接器能否插上”，还需要综合确认连接器型号、Pin数、Pitch、线材规格、线长、阻抗控制、屏蔽结构、端接工艺以及整机高速信号完整性。该方案的线材端连接器型号为 20680-060T-01，可适配 AWG#40 线材，因此在进行替代设计时，应重点保证线材外径、导体结构、绝缘层、屏蔽层以及端接尺寸与连接器匹配，同时结合AI相机实际高速信号协议和传输速率进行SI/EMI验证。对于采购人员而言，则更应关注国产替代后的连接器兼容性、线束一致性、批量交付能力、长度公差、端接可靠性以及长期供应能力。如果只是简单更换线材而没有进行整体线束匹配，可能造成高速信号性能、机械装配或批量一致性问题。因此，选择具备极细同轴线束自主制造能力的供应商，可以减少连接器与线材分别采购、组装和验证所带来的供应链复杂度。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于计划采用或替代 I-PEX 82995-100B-01-D 的客户，建议首先确认设备内部实际所需的Pin数、0.4mm间距连接器接口、AWG#40线材规格以及线束长度，再根据AI相机内部空间确定出线方向、弯折区域和固定方式。若原设计使用 20680-060T-01 线材端连接器，应重点核对连接器配合关系以及极细同轴线端接尺寸；若设备属于高速图像传输应用，还需要同步关注特性阻抗、插损、回损、串扰及EMI表现，而不能仅以导通测试作为替代方案判定依据。对于采购替代项目，可优先采用“原连接器规格匹配＋AWG#40极细同轴线材匹配＋原线束尺寸/长度匹配＋高速性能验证”的方式推进。我们公司可围绕 I-PEX 82995-100B-01-D 提供兼容替代极细同轴线束，并可根据客户AI相机、机器视觉设备、智能摄像头等产品的实际结构需求进行线长、Pin位、出线方式及批量制造方案匹配，为工程验证、小批量试产和批量采购提供相应的线束制造支持。

-------------------------------------------------------------------------------------------------

小型化AI相机背后的高速互连升级
AI相机的发展正在推动内部高速互连向更细、更密、更高速、更可靠的方向升级。极细同轴线束通过较小的线缆尺寸、高密度连接以及独立屏蔽结构，在有限设备空间中实现多路高速信号连接，因此能够帮助工程师进一步释放AI相机内部空间，并为高分辨率、高帧率图像数据传输提供可靠的线束基础。以 I-PEX 82995-100B-01-D 为代表的60Pin高密度极细同轴线束方案，配套 20680-060T-01 线材端连接器并适配 AWG#40 线材，可作为AI视觉、机器视觉及智能摄像设备内部高速互连设计和国产兼容替代的重要参考。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于正在寻找稳定供应、国产替代或定制制造方案的工程师与采购人员，我们公司可提供相应的极细同轴线束兼容替代及定制制造服务。
