I-PEX 82992-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

50PIN高密度设计：I-PEX 82992-100B-01-D适合什么应用？
在笔记本电脑、平板电脑、高分辨率显示设备、VR/AR设备以及高速数据终端内部，设备空间越来越紧凑，而高速信号通道数量却不断增加，这对内部连接线束的体积、信号完整性和制造精度提出了更高要求。I-PEX 82992-100B-01-D正是一款针对高密度高速信号连接设计的50PIN极细同轴线束，其标称长度为100mm，采用50根AWG#40、50Ω Micro-Coaxial极细同轴线，两端采用1-1直通连接方式。该线束配套的线材端连接器为I-PEX 20680-050T-01，连接器为50PIN、0.4mm Pitch高密度结构。对于工程师而言，这种方案的核心价值在于：在非常有限的设备内部空间中，同时实现多通道信号连接、受控阻抗传输以及高密度布线；对于采购人员而言，则意味着可以围绕具体料号、Pin数、Pitch、线径、长度和连接器配置进行一对一选型和国产替代，而不需要把“极细同轴线束”简单理解成普通排线。

-------------------------------------------------------------------------------------------------

极细同轴线束与HDMI线谁速度快？关键不是简单比较“谁更快”
“极细同轴线束与HDMI线谁速度快？”是工程选型中很容易产生误解的问题。首先，两者并不是完全相同层级的产品：HDMI是完整的音视频接口生态与传输标准，而极细同轴线束通常是电子设备内部用于连接芯片、主板、显示模组或其他高速器件的内部互连组件。以HDMI 2.1为例，官方资料显示其带宽能力最高可达48Gbps；而CABLINE®-CA II连接器平台官方资料给出的高速能力最高可达32Gbps/lane PAM4。 但这两个数字不能直接进行“48Gbps一定比32Gbps快”的简单判断，因为一个是HDMI系统/链路的总带宽指标，另一个是连接器平台的单Lane能力，而且最终实际传输性能还取决于芯片、协议、线材、连接器、阻抗控制、损耗、串扰以及整机系统设计。更准确地说，HDMI线更适合评价为外部音视频接口传输方案，而极细同轴线束更适合评价为高速电子设备内部互连方案。对于工程师来说，真正需要关注的不是单纯比较“谁速度快”，而是目标设备的协议、Lane数量、信号速率、阻抗要求、布线空间和EMI要求是否匹配。

-------------------------------------------------------------------------------------------------

为什么高速设备内部更需要极细同轴线束？
对于I-PEX 82992-100B-01-D而言，其核心并不是追求像消费级HDMI成品线一样直接对外传输视频，而是在设备内部完成50路高密度高速信号连接。该方案采用50PIN、0.4mm Pitch连接器结构，配套AWG#40、50Ω极细同轴线，并采用CABLINE®-CA II系列连接器所具备的全屏蔽及机械锁扣设计思路。极细同轴结构能够将单根信号通道的导体、绝缘以及屏蔽结构集成在非常细的线径之内，更适合高密度、高频信号布线；50Ω阻抗设计则有利于高速信号链路进行阻抗连续性控制。对于工程师来说，设计这类线束时不能只看“线很细、Pin很多”，还需要关注端接质量、焊接一致性、屏蔽连续性、连接器匹配、线束弯折区域以及信号完整性；对于采购人员来说，也应重点确认料号、连接器型号、Pin数、Pitch、AWG、阻抗、长度及端接方式，否则即使外观相似，也可能无法真正替代原厂线束。我们公司可提供：I-PEX 82992-100B-01-D兼容替代线束方案，可根据客户设备结构及技术要求进行极细同轴线束的打样、规格匹配和批量制造。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

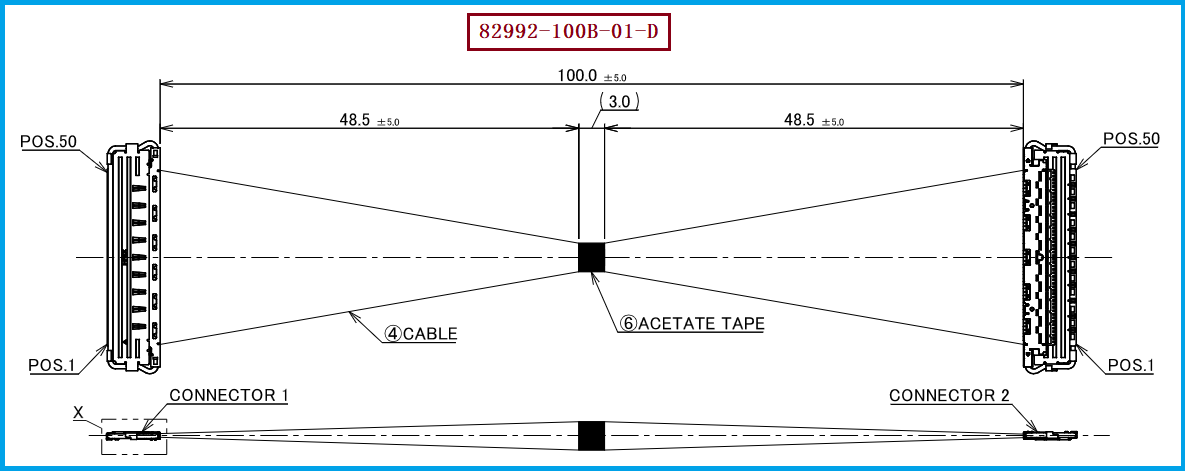

如果项目原本采用I-PEX 82992-100B-01-D，建议工程师和采购人员在国产替代时优先按照“连接器—线材—Pin数—Pitch—长度—电气性能—机械结构”的顺序进行确认。该型号的关键基准可以归纳为：50PIN、0.4mm Pitch、AWG#40、50Ω Micro-Coaxial、100mm、1-1直通结构，线材端连接器重点对应20680-050T-01。替代方案不能只做到“50Pin能插上”，还需要确认连接器外形尺寸、锁扣结构、线缆出线方式、端接工艺以及高速信号性能。特别是在高速显示、USB4、Thunderbolt及其他高速SerDes类应用中，建议通过实际设备进行插拔、机械可靠性、阻抗、插损/回损、串扰以及信号完整性验证，再决定是否进入批量导入阶段。如果客户需要的是不同长度、不同Pin数或者不同AWG规格，也可以基于原有结构进一步进行定制开发，从而减少重新设计整机连接结构的成本和周期。

-------------------------------------------------------------------------------------------------

高速互连真正比拼的是系统性能，而不仅仅是标称速度
I-PEX 82992-100B-01-D是一款典型的高密度50PIN极细同轴线束，采用50PIN、0.4mm Pitch连接器、AWG#40 50Ω Micro-Coaxial Cable、100mm长度以及1-1直通结构，适合对空间、信号完整性和多通道高速连接都有要求的电子设备内部互连。至于“极细同轴线束与HDMI线谁速度快”，更准确的答案是：不能仅通过两个数字直接判定，HDMI属于完整的外部音视频接口体系，而极细同轴线束更多承担设备内部高速互连任务；最终速度取决于整个链路的协议、芯片、连接器、线材和信号完整性设计。对于寻求国产替代的企业而言，真正重要的是找到与原厂产品在机械、电气及高速传输性能上相匹配的线束方案。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司持续专注于极细同轴线束的研发、制造及兼容替代方案开发，可围绕I-PEX 82992-100B-01-D等型号提供对应的国产替代线束方案，欢迎工程师、研发人员及采购人员咨询样品、规格匹配与批量采购。
