I-PEX 82870-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

50Pin高密度设计：面向高速、小型化设备的极细同轴线束方案

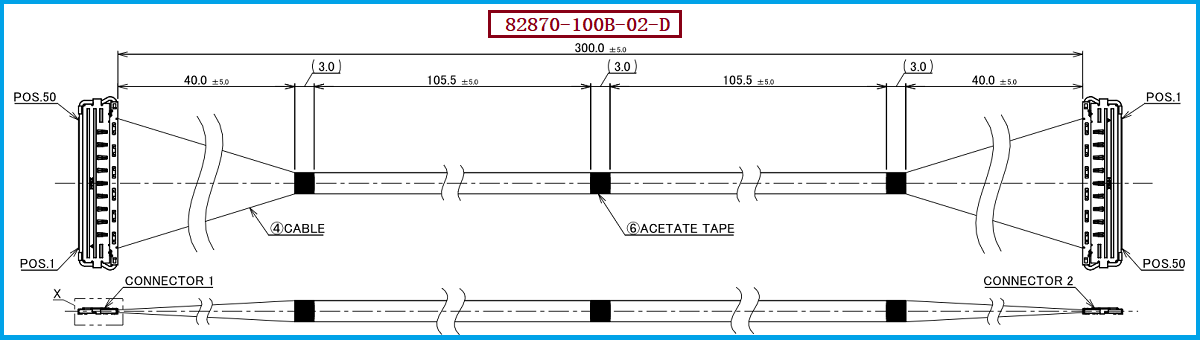

在笔记本电脑、平板电脑、高速显示设备以及其他空间高度受限的电子产品中，连接器和线束往往同时面临“体积要小、通道要多、信号速度要高”的工程挑战。本次介绍的 I-PEX 82870-100B-02-D，属于 I-PEX CABLINE®-CA II 系列50Pin极细同轴线束，采用40AWG Micro-Coaxial极细同轴线，线长为300mm，线位定义为 1-N，配套线材端连接器型号为 20680-050T-01。其连接器采用0.4mm Pitch、水平插拔以及低高度结构，并结合全屏蔽设计，为高密度高速信号连接提供了紧凑的线束解决方案。对于工程师而言，这类产品的重点不仅是“50Pin能不能接上”，还需要关注线材规格、连接器结构、屏蔽连续性、阻抗控制以及实际设备中的空间布局；对于采购人员而言，则需要进一步确认料号、Pin数、长度、线位定义及替代产品的一致性，避免仅凭外观或Pin数进行简单替换。

-------------------------------------------------------------------------------------------------

极细同轴线束内部有几层结构？从“同轴”理解高速传输优势
很多工程师和采购人员在选型时会关注一个问题：极细同轴线束内部到底有几层结构？ 从典型Micro-Coaxial极细同轴线的基本结构来看，它并不是普通单芯电子线，而是由中心导体、绝缘介质层、金属屏蔽层以及外部绝缘护套等部分构成，可以理解为由内向外形成多层同轴结构。最内层是承担信号传输的中心导体；中心导体外侧是绝缘介质，用于保持导体之间的电气隔离并形成稳定的传输环境；再向外则是金属屏蔽层，用于形成回流路径并降低外部电磁干扰及信号之间的相互耦合；最外层则是保护性绝缘层，用于提供机械保护和环境隔离。因此，工程师在进行高速线束设计时，不能只看“线径有多细”，还要综合考虑导体尺寸、介质材料、屏蔽结构、特性阻抗以及弯折状态下的电气稳定性。也正因为这种多层同轴结构，极细同轴线能够在非常有限的空间内兼顾高密度布线与高速信号传输需求。

-------------------------------------------------------------------------------------------------

40AWG + 0.4mm Pitch：工程师真正需要关注的是信号完整性
对于 82870-100B-02-D 这类50Pin高速极细同轴线束，40AWG极细线材与0.4mm Pitch连接器共同构成了高密度互连方案。I-PEX CABLINE®-CA II系列采用ZenShield®全EMI屏蔽技术及机械锁扣结构，其设计目标不仅是节省设备内部空间，同时也兼顾高速信号传输过程中的EMI/EMC与连接可靠性。对于工程师来说，在开发类似线束时，应重点验证连接器配合尺寸、端子接触可靠性、屏蔽连续性、阻抗一致性、插入损耗、回波损耗以及串扰等指标；尤其是在高速显示、USB4及其他高速SerDes类应用中，线束已经不能简单地看作“连接两块PCB的导线”，而应作为整个高速链路的一部分进行SI（Signal Integrity）设计。对于采购人员而言，则建议在询价和供应商评估阶段明确提出“I-PEX 82870-100B-02-D兼容、40AWG、50Pin、300mm、1-N、连接器20680-050T-01”等关键条件，从源头减少型号混淆。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不能只替代连接器，更要匹配整套线束参数

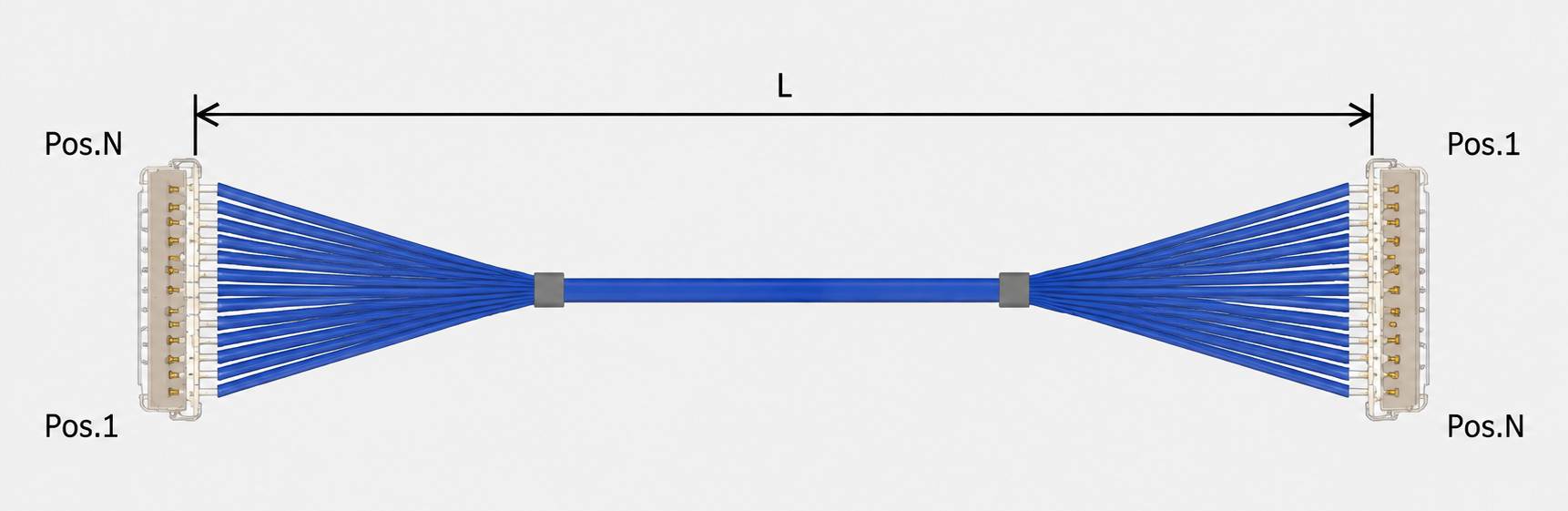

如果项目需要寻找 I-PEX 82870-100B-02-D 的兼容或国产替代方案，建议工程师与采购人员共同从“机械+电气+工艺”三个维度进行确认。机械方面重点确认50Pin、0.4mm Pitch、水平插拔、配合高度、线长300mm以及 1-N线位定义；连接器方面确认线材端使用的 20680-050T-01 与设备端母座的实际配合关系；线材方面确认40AWG Micro-Coaxial结构、屏蔽方式、阻抗及外径；电气方面则应结合实际应用进行高速信号完整性测试，而不是仅依据导通测试判断产品是否兼容。尤其需要注意的是，即使两个线束拥有相同Pin数和相同长度，如果屏蔽结构、阻抗、端接工艺或Pin定义存在差异，也可能导致高速设备出现信号衰减、串扰增加或通信不稳定等问题。我们公司可提供 I-PEX 82870-100B-02-D 兼容替代线束方案，可根据客户实际设备需求，对50Pin、40AWG、300mm、1-N线位以及配套连接器等关键参数进行匹配，为工程师提供样品验证及批量采购所需的极细同轴线束制造方案。

-------------------------------------------------------------------------------------------------

从单纯“线束替代”走向高速互连整体匹配
I-PEX 82870-100B-02-D 是一款面向高密度、高速电子设备的50Pin极细同轴线束，其40AWG Micro-Coaxial线材、300mm长度、1-N线位定义以及 20680-050T-01 线材端连接器，共同构成了完整的高速互连方案。理解极细同轴线“中心导体—绝缘介质—屏蔽层—外部绝缘层”的多层结构，有助于工程师进一步理解其高速传输、抗干扰及小型化优势。对于采购人员而言，选择国产兼容替代产品时，也应从料号、连接器、线材、长度、Pin定义到高速电气性能进行综合确认，而不是简单寻找一个“看起来一样”的产品。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。我们专注于极细同轴线束的生产制造与兼容替代方案开发，可围绕 I-PEX CABLINE®-CA II 系列及 82870-100B-02-D 等产品提供定制化线束解决方案，帮助客户降低供应链成本，同时满足实际项目对尺寸、连接可靠性及高速传输性能的要求。
