I-PEX 82993-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

50P极细同轴线束产品概述

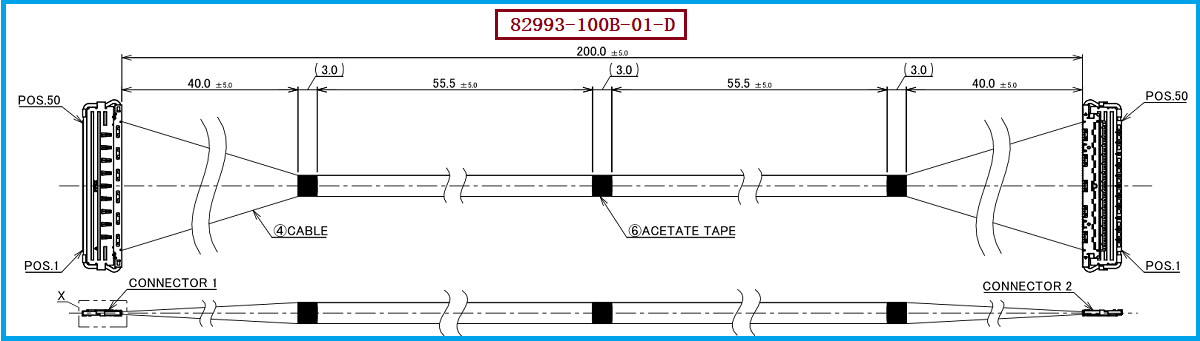

在笔记本电脑、超薄显示设备、高速数据终端等电子产品不断向轻薄化、高速化发展的背景下，内部连接线束不仅需要满足信号传输要求，还需要兼顾有限空间内的高密度布线与连接可靠性。本次介绍的产品为 I-PEX 82993-100B-01-D，属于 CABLINE®-CA II 系列 50Pin 极细同轴线束，采用 40AWG Micro-Coaxial 极细同轴线材，长度200mm，1-1双端连接结构。该系列连接器采用0.4mm接触间距、水平插拔结构，并结合ZenShield®全屏蔽技术及机械锁扣设计，适用于对高速信号、EMI控制和安装空间有较高要求的设备。根据已读取的I-PEX产品资料，CABLINE®-CA II平台覆盖20Pin、30Pin、40Pin及50Pin等规格，而82993-100B-01-D对应的是其中的50Pin、40AWG、L=200mm、1-1方案。

-------------------------------------------------------------------------------------------------

线材端连接器与极细同轴线束主要材料解析

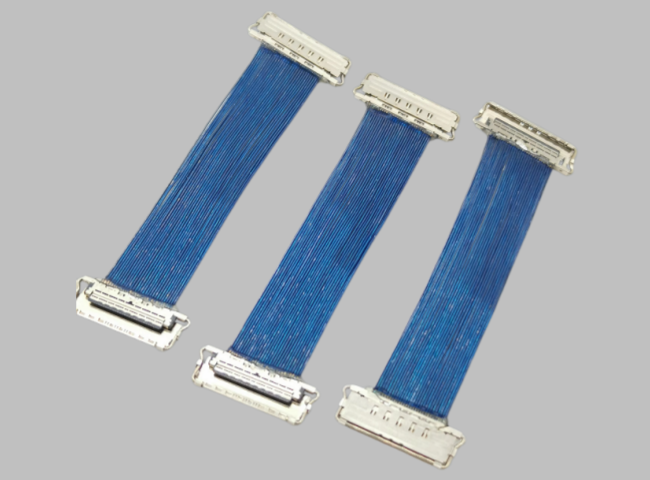

从工程应用角度来看，极细同轴线束并不是简单的“导线+连接器”，而是由微型同轴线材、端部连接器、屏蔽结构以及相应固定与保护结构共同构成的高速互连组件。本型号线材端配套使用的连接器型号为 20680-050T-01，对应CABLINE®-CA II 50Pin Plug Housing；I-PEX资料同时列出了该系列的Plug Cable Assembly、Plug Housing、Plug Shell、Plug Lock Bar等组成部分。 对于极细同轴线束而言，核心线材为 40AWG Micro-Coaxial，其主要价值在于利用同轴结构进行信号与屏蔽管理，在较小外径和较高布线密度条件下实现高速信号传输。CABLINE®-CA II可适配多种线缆结构，其中Micro-Coaxial覆盖AWG36、AWG38、AWG40、AWG42、AWG44等规格；资料显示40AWG Micro-Coax对应的电流参考能力为0.3A/contact，最大50Pin。 因此，在进行线束设计或替代生产时，线径、同轴结构、端部连接器以及屏蔽路径都属于需要重点核对的工程要素。

-------------------------------------------------------------------------------------------------

面向工程师与采购人员的选型和兼容与替代方案参考及建议
对于工程师而言，选型时不能只根据“50Pin、200mm”进行判断，而应重点核对连接器系列、Pin数量、线材类型、线径AWG、线束长度、两端连接方式、连接器安装方向及实际装配尺寸等关键条件。I-PEX 82993-100B-01-D的主要选型基准为CABLINE®-CA II、50Pin、40AWG Micro-Coaxial、200mm以及1-1双端结构；同系列50Pin线束还包括82992-100B-01-D（100mm）和82994-100B-01-D（300mm），因此实际替代时需要根据设备内部布线距离进行确认。 对于采购人员而言，则建议同时确认原厂料号、连接器型号、线材AWG、长度、端部结构、Pin数及样品实物，避免出现“规格看似相同但无法直接装配”的情况。特别需要注意的是，20680-050T-01属于CABLINE®-CA II 50Pin Plug Housing，若进行整套线束兼容替代，还应结合Plug Shell、Lock Bar以及PCB端Receptacle等配套结构进行综合确认。 我们公司可提供：I-PEX 82993-100B-01-D兼容替代极细同轴线束方案，可围绕客户原有连接器体系、40AWG极细同轴线材、200mm长度及双端连接结构进行样品打样与工程匹配，为设备厂商、线束采购商及电子制造企业提供更灵活的替代选型参考。

-------------------------------------------------------------------------------------------------

面向高速电子设备的应用与制造价值
对于需要高密度内部互连的产品，极细同轴线束的价值不仅体现在尺寸小，更体现在高速信号传输、EMI控制以及空间利用率之间的综合平衡。CABLINE®-CA II采用0.4mm Pitch水平插拔结构，并配备ZenShield®全屏蔽技术和机械锁扣结构，其中全屏蔽设计有利于高速信号环境下的EMI控制，机械锁扣则有助于降低连接器未完全嵌合或使用过程中松脱的风险。 对于采用40AWG极细同轴线材+20680-050T-01线材端连接器的82993-100B-01-D兼容替代方案，制造过程中需要重点关注端子压接、同轴线缆剥线尺寸、屏蔽层处理、连接器组装精度、线序一致性及成品电气与机械可靠性。对于工程验证项目，建议依据客户原始样品和设备接口进行实物测量及装配验证，而不是仅凭料号进行盲目替换。

-------------------------------------------------------------------------------------------------

面向国产化与稳定供应的极细同轴线束解决方案
I-PEX 82993-100B-01-D是一款具有明确工程规格特征的50Pin极细同轴线束，其核心配置为50Pin、40AWG Micro-Coaxial、200mm、1-1双端结构，线材端配套连接器型号为20680-050T-01。对于正在进行原厂替代、供应链优化或国产化选型的客户而言，真正有效的兼容方案应同时关注线材、连接器、端部加工、结构尺寸及电气性能，而不仅是料号表面的对应关系。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。凭借极细同轴线束生产制造能力，我们可针对 I-PEX 82993-100B-01-D开展兼容替代线束的工程开发、样品制作及批量制造，为高速显示设备、笔记本电脑、平板电脑及其他高密度电子设备内部连接提供相应的极细同轴线束产品支持。
