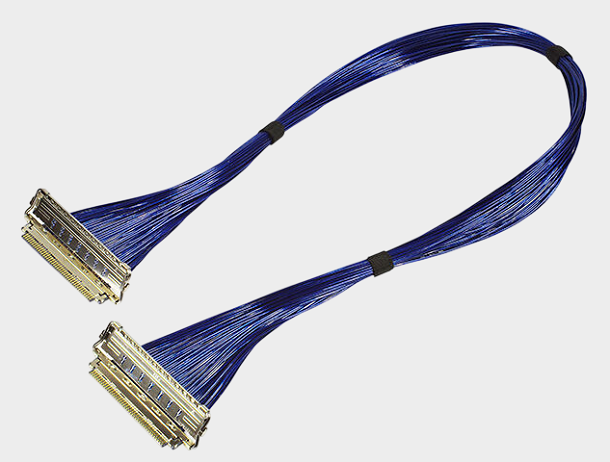

I-PEX 82673-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

40P极细同轴线束，面向高速与高密度连接需求
在笔记本电脑、超薄显示设备、VR/AR设备及其他高密度电子产品中，内部高速信号连接不仅要求传输性能稳定，还要求线束具备小型化、低占用空间和良好的抗干扰能力。I-PEX CABLINE®-CA II系列正是面向这类应用推出的0.4mm Pitch极细同轴连接方案。其中，I-PEX 82673-100B-01-D是一款40Pin、40AWG、300mm长度、1-1双端连接结构的极细同轴线束，配套线材端连接器型号为20680-040T-01，该连接器可适配AWG#40线材。CABLINE®-CA II采用水平插合结构、约0.95±0.15mm配合高度，并结合ZenShield®全屏蔽技术与机械锁扣结构，适用于高速信号及高密度内部互连场景。对于工程师而言，这类产品的价值不仅在于“线很细”，更在于在有限空间内实现多通道高速信号的可靠传输；对于采购人员而言，则可以围绕40Pin、40AWG、300mm、1-1结构以及对应连接器配置进行规格确认和替代供应商筛选。

-------------------------------------------------------------------------------------------------

极细同轴线束设计时应避免的五个错误
极细同轴线束虽然能够解决空间紧凑与高速传输问题，但在实际设计和选型时，以下五个错误需要特别避免。第一是只看Pin数而忽略连接器及结构匹配，例如40Pin并不代表不同系列的40Pin线束可以直接互换，必须同时确认连接器型号、Pitch、插合方向、锁扣结构及端接方式；第二是只看AWG而忽略高速传输所需的阻抗与线缆结构，40AWG只是线径规格，不能单凭AWG判断高速性能；第三是忽略线束长度对信号完整性的影响，尤其在高速SerDes、eDP、USB4等应用中，线长增加后可能带来插入损耗、回波损耗和串扰等问题，因此不能简单将短线测试结果直接套用到300mm线束；第四是忽视屏蔽与接地设计，高速极细同轴线束需要连接器屏蔽、同轴屏蔽以及合理接地路径协同工作，才能更好地控制EMI；第五是只追求线束更细而忽略机械可靠性和装配工艺，极细线材对剥线、焊接/端接、压接、弯折半径及拉力控制更加敏感。因此，工程设计不能单纯追求“小”和“细”，而应同时验证电气性能、机械性能、空间尺寸和批量制造一致性。

-------------------------------------------------------------------------------------------------

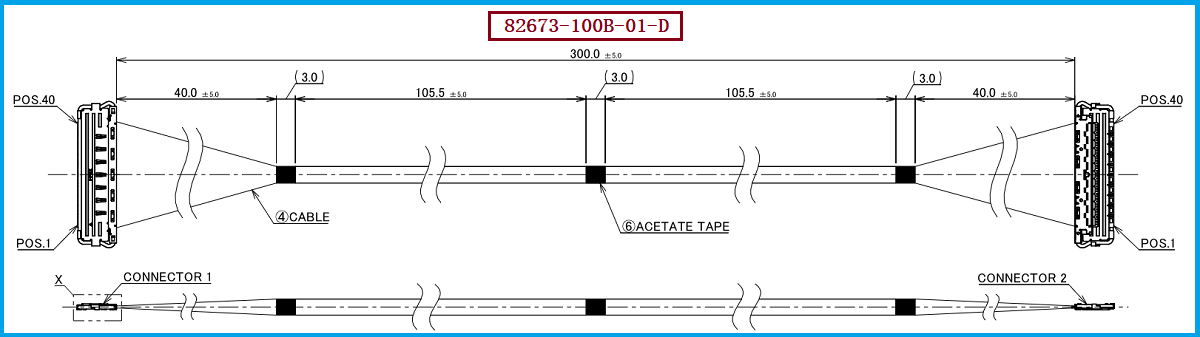

I-PEX 82673-100B-01-D选型重点：40Pin、40AWG、300mm与1-1结构
针对I-PEX 82673-100B-01-D进行选型时，建议工程师首先确认产品是否需要40Pin双端连接结构以及300mm线长，再确认线材端连接器20680-040T-01与实际PCB端连接器之间的匹配关系。该产品采用AWG#40极细同轴线，适合对线束外径、内部空间和高速信号传输都有要求的设备。与此同时，CABLINE®-CA II平台具备0.4mm Pitch、ZenShield®全屏蔽及机械锁扣等特点，可以满足高密度、高速信号连接的设计需求。但需要特别强调的是，官方平台资料中的高速性能参考测试条件与具体线束长度、线材结构和系统设计有关，因此在工程项目中不能仅依据“32Gbps/lane PAM4”等平台参数直接判断300mm实际线束的最高工作速率，建议在最终选型阶段结合目标协议、阻抗要求、实际长度、PCB走线和整机SI测试进行验证。对于采购人员，则建议将I-PEX 82673-100B-01-D、20680-040T-01、AWG#40、40Pin、300mm、1-1作为关键询价与规格确认信息，避免出现“型号相近但结构不同”的采购风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果原设备使用的是I-PEX CABLINE®-CA II系列40Pin极细同轴线束，那么替代开发不能只按照“40Pin极细同轴线”进行简单寻找，而应重点核对连接器系列、线端连接器型号、Pin数量、线规、长度、端接方式、两端连接关系、阻抗以及屏蔽结构等关键参数。针对I-PEX 82673-100B-01-D，其核心参考配置为40Pin、40AWG、300mm、1-1结构，线材端连接器为20680-040T-01，可适配AWG#40极细同轴线。我们的公司专注于极细同轴线束生产制造，可根据客户设备结构、连接器配置、线材规格、长度及高速信号要求进行兼容方案开发，我们公司可提供：I-PEX 82673-100B-01-D兼容替代线束方案。对于工程师，可以根据原装线束实物、连接器料号及设备空间进行样品验证；对于采购人员，则可以重点确认替代产品是否实现连接器可靠匹配、线材规格一致、尺寸一致以及批量生产稳定，从而在保证产品性能和装配兼容性的基础上寻找更具供应链优势的极细同轴线束方案。

-------------------------------------------------------------------------------------------------

面向国产替代与批量应用的极细同轴线束制造能力
I-PEX 82673-100B-01-D的核心特点可以概括为40Pin、40AWG、300mm、1-1双端连接、CABLINE®-CA II平台，其线材端连接器型号为20680-040T-01，适配AWG#40线材。对于工程师来说，正确的极细同轴线束设计应避免只关注Pin数、线径或长度，而应综合考虑连接器匹配、高速信号完整性、阻抗、屏蔽、机械可靠性及制造一致性；对于采购人员，则应从完整产品料号和关键规格出发进行兼容性确认。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。通过专业的极细同轴线束制造与替代开发能力，可以为采用I-PEX CABLINE®-CA II系列连接方案的客户提供更灵活的兼容替代及批量供应选择。
