I-PEX 82672-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

8K高速传输，对线束的要求为什么越来越高？
随着8K超高清显示、8K摄像、专业视觉设备、VR/AR以及高端计算设备的发展，视频传输不仅需要更高的数据吞吐量，同时还对信号完整性、抗干扰能力、空间尺寸和连接可靠性提出了更高要求。相比普通多芯排线，极细同轴线束采用独立同轴结构传输高速信号，通过导体、绝缘层和屏蔽层的精密结构控制，可以更好地控制高速信号传输过程中的阻抗、串扰和电磁干扰，因此特别适合高带宽、高速差分信号应用。对于8K传输项目而言，线束已经不只是“连接PCB与显示模组的导线”，而是影响整个系统信号质量的重要组成部分。尤其当设备需要在有限内部空间中实现高密度高速连接时，兼顾高速性能与小型化能力的极细同轴线束，往往比传统线缆方案更容易满足工程设计要求。

-------------------------------------------------------------------------------------------------

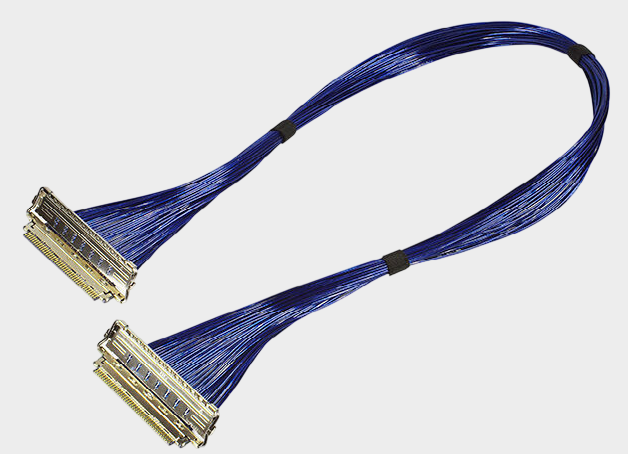

I-PEX 82672-100B-01-D：面向高密度高速连接的40P极细同轴线束

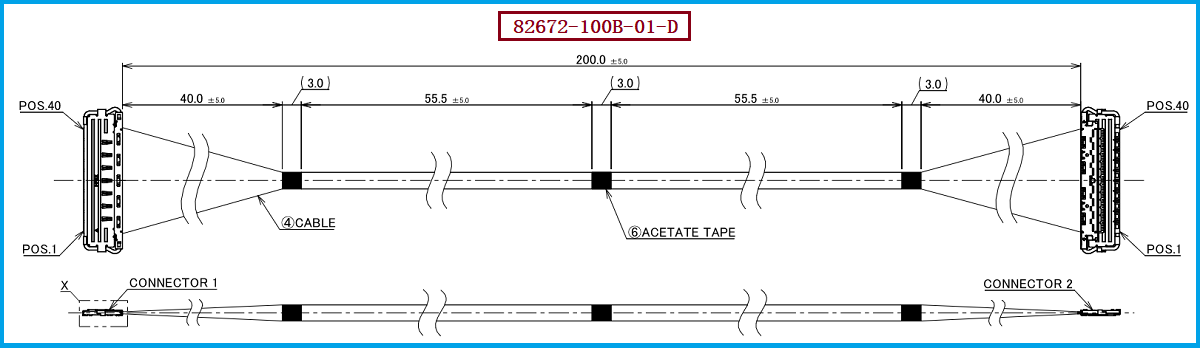

本次重点介绍的产品料号/型号为 I-PEX 82672-100B-01-D，属于 CABLINE®-CA II 系列40P极细同轴线束方案，采用 40 AWG Micro-Coaxial极细同轴线，标准线长为200mm，连接形式为1-1，即线束两端均采用连接器端接。该产品配套的线材端连接器型号为 I-PEX 20680-040T-01，连接器为 40PIN、0.4MM间距，能够在有限的PCB及设备内部空间中实现高密度信号连接。其配套CABLINE®-CA II平台采用0.4mm超细Pitch、水平插拔以及低配合高度设计，并结合ZenShield®全屏蔽及多点接地结构，为高速信号传输提供更加紧凑的连接解决方案。对于工程师而言，这种40P、0.4mm间距的极细同轴线束组合，有利于在轻薄化设备内部进行高密度布线；对于采购人员而言，则可以根据既有连接器、Pin数、线规、长度及端接形式，对兼容替代线束进行针对性确认。

-------------------------------------------------------------------------------------------------

为什么8K项目尤其需要关注极细同轴线束的信号完整性？
8K视频的数据量远高于传统高清和4K应用，随着传输速率不断提升，高频损耗、阻抗不连续、串扰以及EMI问题都会更加明显。极细同轴线束通过单通道独立屏蔽结构，可以减少相邻信号之间的相互干扰，并通过稳定的几何结构帮助控制高速信号的传输特性。I-PEX CABLINE®-CA II平台官方资料显示，其面向高速信号应用，最高可支持32 Gbps/lane PAM4，并覆盖USB4、Thunderbolt、DisplayPort UHBR20、HDMI 2.1、eDP等高速接口应用方向；但需要强调的是，具体项目能否实现8K目标传输速率，还必须结合主控芯片、连接器、PCB走线、线长、阻抗、信号源和接收端等系统级SI设计进行验证。因此，对于工程师来说，选择 I-PEX 82672-100B-01-D 或兼容替代线束时，不能只看“能不能通”，更应该关注高速条件下的阻抗一致性、插损、回损、串扰及EMI表现。对于采购人员来说，也应避免单纯以价格作为判断标准，而应同时确认线规、Pin数、Pitch、长度、连接器料号以及高速性能要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

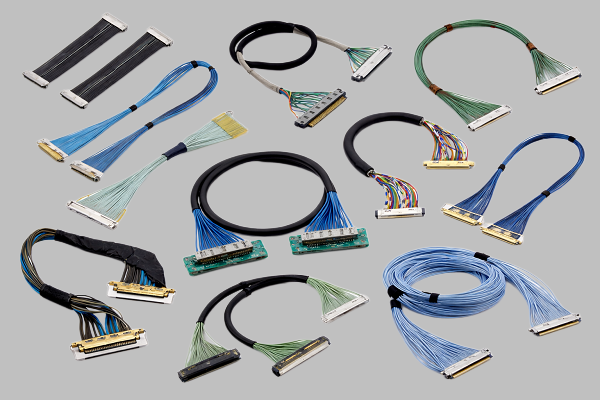

针对使用 I-PEX 82672-100B-01-D 的设备，如果项目需要进行国产化供应链优化、第二供应商开发或成本改善，可以优先按照“连接器接口一致、Pin数一致、Pitch一致、线规一致、长度一致、端接形式一致”的原则进行兼容替代。本文产品对应的关键基准参数为 40PIN、0.4MM Pitch、40 AWG、200mm、1-1端接，线材端连接器型号为 20680-040T-01。在实际替代开发过程中，还需要进一步确认连接器匹配关系、线缆外径、屏蔽结构、阻抗要求、端接尺寸、弯折半径以及整机高速SI测试结果。我们公司专注于极细同轴线束的生产制造，可根据客户设备结构、连接器型号、Pin数、线规、长度和高速信号要求进行兼容开发，我们公司可提供：I-PEX 82672-100B-01-D兼容替代线束方案，可面向工程打样、样品验证、小批量及批量采购需求，为客户提供相应的极细同轴线束产品替代选择。

-------------------------------------------------------------------------------------------------

8K高速传输时代，线束本身就是信号链的重要一环
从8K显示、专业视频设备到高速视觉、VR/AR及新一代计算设备，高速传输系统对线束的要求已经从“基本导通”逐步升级到“高速、低损耗、低串扰、强抗干扰和高密度”。I-PEX 82672-100B-01-D 以40P、0.4mm间距、40 AWG极细同轴线和200mm线长为核心规格，与 20680-040T-01 线材端连接器形成紧凑型高速连接方案。对于正在进行8K传输项目设计、连接器选型、国产替代或第二供应商开发的工程师和采购人员而言，极细同轴线束不仅能够满足设备小型化趋势，也能够为高速信号完整性设计提供更合适的线缆基础。我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束产品的制造与兼容替代方案开发，如果您正在寻找 I-PEX 82672-100B-01-D 的兼容替代产品，或有8K高速传输线束、极细同轴线束的采购及定制需求，欢迎联系我们进行技术方案沟通与样品评估。
