I-PEX 82671-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

从高速信号与空间布局判断：你的系统是否真的需要极细同轴线？
对于笔记本电脑、平板电脑、高分辨率显示设备、VR/AR设备以及高速数据终端而言，内部连接线往往同时面临高速信号、小型化、低高度和EMI控制等多重要求。当系统中的信号速率不断提高，而PCB与结构件之间可利用的布线空间越来越有限时，工程师就需要重新评估传统排线、普通导线或FPC是否还能满足设计要求。判断系统是否需要使用极细同轴线，可以首先从三个维度入手：信号频率是否较高、布线空间是否紧凑、信号完整性和抗干扰要求是否严格。I-PEX CABLINE®-CA II系列采用0.4mm Pitch、水平插拔及ZenShield®全屏蔽设计，并面向高速信号连接应用，因此对于高密度、高速率、空间受限的设备内部连接具有较强的适配价值。对于工程师而言，如果系统已经出现信号衰减、串扰、EMI难以控制，或者传统连接方式占用空间过大的情况，就值得将极细同轴线束纳入选型范围。

-------------------------------------------------------------------------------------------------

聚焦I-PEX 82671-100B-01-D：40Pin、1-1线位定义的高速线束方案

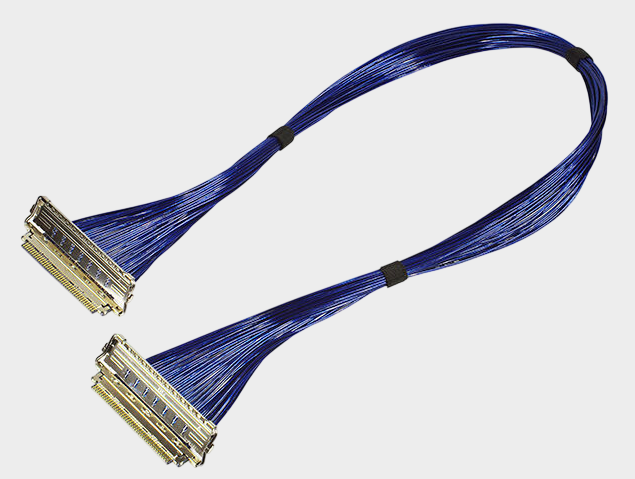

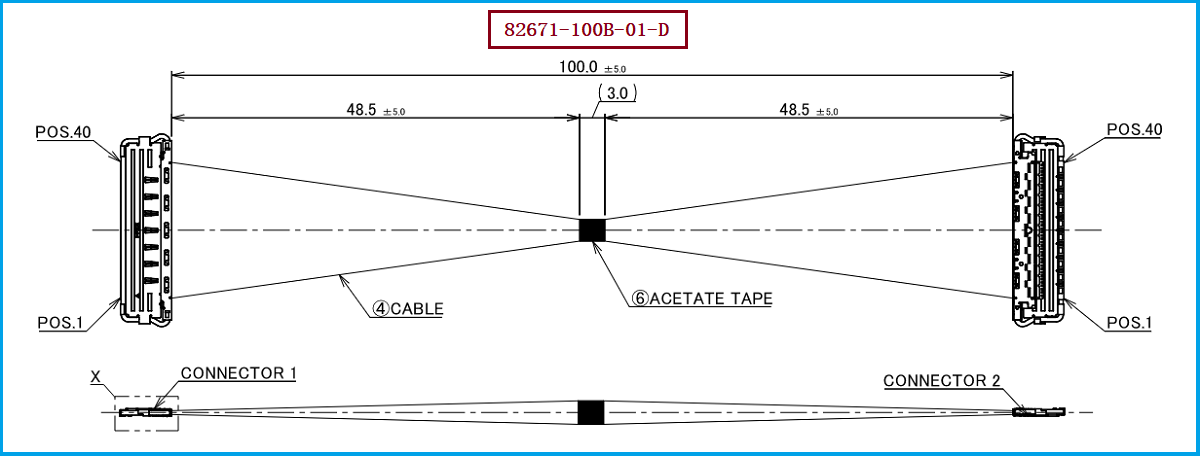

本次介绍的产品为极细同轴线束产品料号/型号：I-PEX 82671-100B-01-D，属于I-PEX CABLINE®-CA II系列40Pin极细同轴线束参考方案，其线位定义为1-1，也就是线束两端均采用连接器进行对应连接，适合设备内部两端连接的信号传输应用。该方案配套的线材端连接器型号为20680-040T-01，属于CABLINE®-CA II Plug Housing 40Pin产品。CABLINE®-CA II连接器采用0.4mm超细间距、水平插拔结构，并结合ZenShield®全屏蔽技术和机械锁扣结构，可帮助系统在有限空间内实现高密度信号连接。对于工程师来说，选择这类线束时不能只关注Pin数量，还需要同时确认连接器型号、线位定义、线材规格、长度、走线方向、阻抗及设备内部空间等参数；对于采购人员而言，则应将产品料号/型号、配套连接器、Pin数及1-1连接方式作为询价和替代选型时的重要核对条件。

-------------------------------------------------------------------------------------------------

如何判断系统是否需要极细同轴线？工程师可以从“高速、空间、EMI”三个问题入手
如果你的设备需要传输高速差分信号，同时内部结构越来越薄，传统FPC或普通线缆在信号完整性、弯折空间、屏蔽能力或者布线灵活性方面已经无法同时满足要求，那么极细同轴线往往更值得考虑。尤其是当高速信号线路需要经过复杂的设备内部空间时，极细同轴线可以利用同轴结构对信号进行更有针对性的屏蔽与隔离，有利于降低外部干扰及不同信号通道之间的耦合风险。需要注意的是，并不是所有系统都必须使用极细同轴线；如果系统传输速率较低、EMI要求普通且PCB布线空间充足，使用FPC或普通线缆可能更具成本优势。因此，工程师在设计阶段应结合传输速率、阻抗要求、EMC指标、结构空间、弯折要求和BOM成本进行综合判断，而采购人员则可以根据实际应用需求选择标准方案或寻找兼容替代方案，避免单纯追求“更高速”而造成成本浪费。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对I-PEX 82671-100B-01-D的替代选型，建议首先确认原方案的CABLINE®-CA II系列平台、40Pin配置、20680-040T-01连接器型号以及1-1线位定义，再进一步核对线材规格、线束长度、端部尺寸、出线方向、阻抗控制及整机装配空间。对于需要进行国产替代或第二供应商导入的项目，不能仅依据“Pin数相同”判断兼容，还应进行连接器机械尺寸、端子位置、电气性能以及实际装配验证。我们公司可提供：I-PEX 82671-100B-01-D兼容替代线束方案，可根据客户设备的实际结构、连接器配套要求及线束参数进行极细同轴线束的生产制造，为工程师提供样品验证及项目导入所需的替代线束解决方案，同时帮助采购人员降低单一供应来源带来的供应链风险。

-------------------------------------------------------------------------------------------------

用系统需求决定是否采用极细同轴线，而不是盲目追求更高规格
综合来看，判断一个系统是否需要极细同轴线，核心并不是简单看“线缆够不够细”，而是要综合判断高速信号传输需求、设备内部空间、EMI/EMC要求、信号完整性以及可靠连接要求。以I-PEX 82671-100B-01-D为参考，该40Pin、1-1线位定义方案配套20680-040T-01连接器，适合工程师从高速、高密度内部连接的角度进行方案评估。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。对于正在进行I-PEX CABLINE®-CA II系列国产替代、第二供应商开发或线束成本优化的企业，我们可提供相应的兼容替代极细同轴线束制造服务，协助客户从样品验证逐步推进到批量应用。
