I-PEX 82655-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

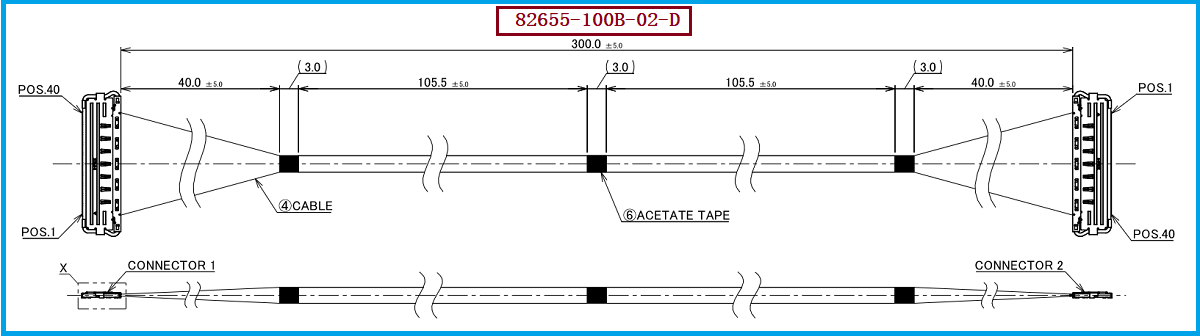

I-PEX 82655-100B-02-D：40Pin、300mm极细同轴线束方案

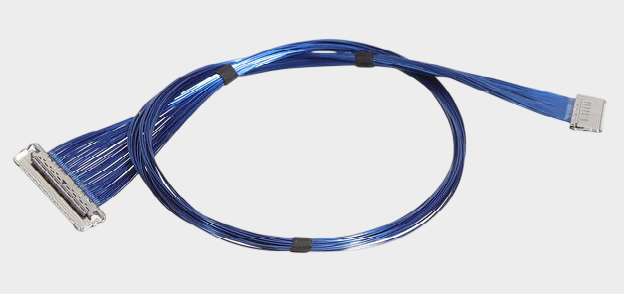

在笔记本电脑、平板电脑、高速显示设备及小型化电子设备中，随着高速信号速率不断提升，线束不仅要满足“小型化、轻量化”的结构要求，还需要兼顾阻抗控制、信号完整性、EMI屏蔽及连接可靠性。I-PEX CABLINE®-CA II系列正是面向这类应用推出的0.4mm Pitch极细同轴连接方案。本次介绍的产品型号为I-PEX 82655-100B-02-D，属于40Pin Micro-Coaxial极细同轴线束，线束长度为300MM，采用40AWG极细同轴线、1-N连接形式；其线材端配套使用的连接器型号为20680-040T-01。从工程选型角度来看，这类300mm长度的40Pin线束能够在有限设备空间内实现多通道高速信号连接，同时通过极细同轴结构帮助控制高速信号传输环境。I-PEX官方资料中，CABLINE®-CA II采用0.4mm间距、水平插拔及ZenShield®全屏蔽结构，并配备机械锁扣设计，适合高密度高速电子设备内部连接。

-------------------------------------------------------------------------------------------------

极细同轴线束在不同温度下性能会变化吗？工程师需要关注的不只是“能不能工作”
对于工程师而言，“极细同轴线束在不同温度下性能会变化吗？”答案是：会发生一定程度的性能变化，但具体变化程度需要结合线材、绝缘材料、屏蔽结构、连接器及实际工作环境进行评估。温度变化可能影响线材材料的介电特性、导体电阻以及机械尺寸稳定性，而高速信号应用对阻抗、衰减、回损、串扰等参数又较为敏感，因此在高速应用中，温度变化最终可能体现为信号完整性指标的变化。对于本产品所采用的CABLINE®-CA II连接器平台，官方资料给出的工作温度范围为-40℃～+105℃，这说明连接器方案本身针对较宽温度范围进行了设计；但这并不等同于“82655-100B-02-D在整个温度范围内所有高速电气指标完全不发生变化”。实际项目开发时，工程师仍应根据设备实际温度环境，对常温、高温、低温条件下的阻抗、插损、回损、串扰以及连接可靠性进行验证。尤其对于300MM的高速极细同轴线束，不能只看长度和AWG，还需要把线材、端接工艺、连接器和PCB整个高速链路作为一个整体进行评估。

-------------------------------------------------------------------------------------------------

从采购和工程验证角度看，82655-100B-02-D替代需要关注哪些细节？
对于采购人员来说，如果项目原方案采用I-PEX 82655-100B-02-D，寻找兼容替代产品时，不建议仅以“40Pin、40AWG、300MM”作为采购条件，而应同步确认连接器型号、线序、端接结构及关键电气性能。该型号属于CABLINE®-CA II 40Pin、40AWG、300mm、1-N极细同轴线束方案，配套的线材端连接器型号为20680-040T-01；I-PEX官方资料同时列出了40Pin对应的20680-040T-01 Plug Housing，以及20679-040T-01 Plug Cable Assembly、3204-0401 Plug Shell、20681-040T-01 Plug Lock Bar和20682-040E-02 Receptacle等配套部件。 因此，在国产替代或第二供应商导入过程中，应重点核对0.4mm Pitch、40Pin、300MM长度、40AWG Micro-Coaxial线材、1-N端接方式、连接器机械尺寸以及高速信号性能，尤其需要避免出现“机械上能够连接，但电气性能或Pin定义不一致”的情况。我们公司可提供 I-PEX 82655-100B-02-D 兼容替代线束方案，可根据客户原线束规格及实际应用需求，对极细同轴线材、端接结构、线束长度和连接器配套关系进行匹配开发，为工程师选型验证和采购导入提供国产替代方案参考。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

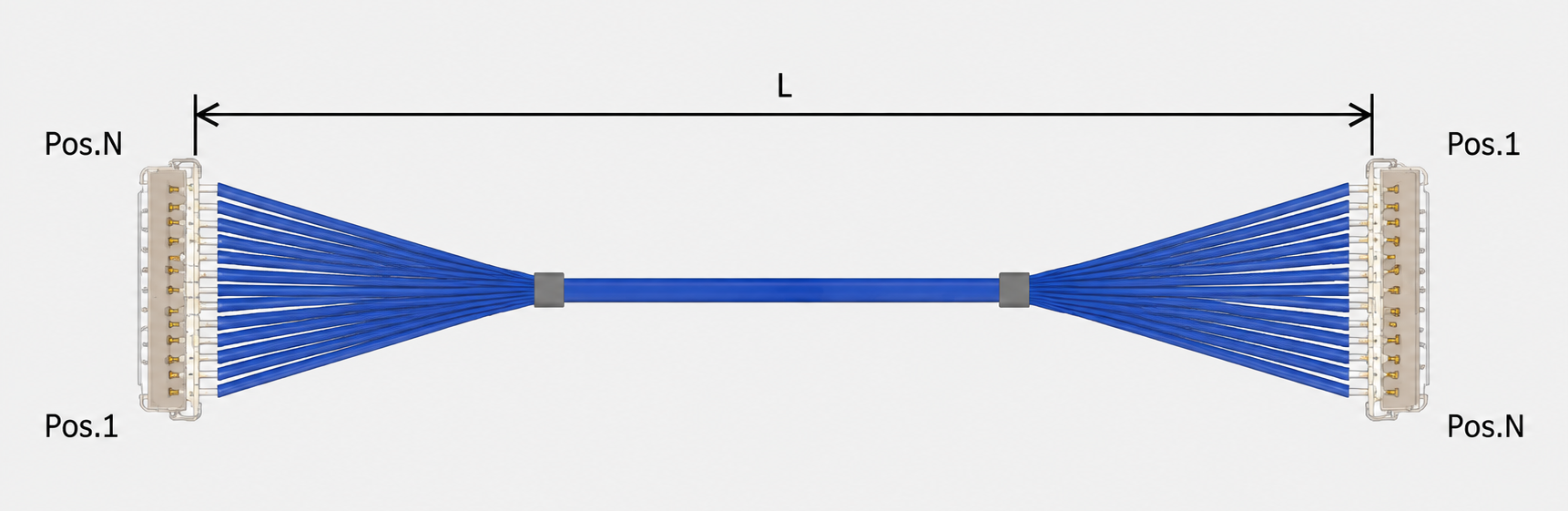

在实际选型时，如果设备原设计对应的是I-PEX 82655-100B-02-D，建议工程师首先确认原产品是否确实为40Pin、40AWG、300MM、1-N结构，再进一步确认线材端连接器20680-040T-01以及另一端与PCB连接的连接器配置。I-PEX官方样品资料显示，CABLINE®-CA II 40Pin 1-N线束还包括100MM的82654-100B-02-D和200MM的81462-100B-02-D，因此这些型号不能仅凭外观进行互换，必须根据实际线长及线束结构进行确认；同系列还存在40Pin 1-1结构的82671-100B-01-D、82672-100B-01-D和82673-100B-01-D，其连接形式与本次82655存在区别。 对于国产替代项目，建议按照“连接器兼容性→Pin定义→线材规格→线长→端接工艺→阻抗及高速性能→温度环境可靠性”的顺序进行验证。特别是温度变化明显的设备，应增加高温、低温及温度循环条件下的性能验证，而不能只进行常温导通测试。对于工程师而言，这样可以降低替代方案导入后的信号异常风险；对于采购人员而言，也有助于建立明确的供应商技术验收标准。

-------------------------------------------------------------------------------------------------

300MM极细同轴线束不仅要“尺寸兼容”，更要实现性能兼容

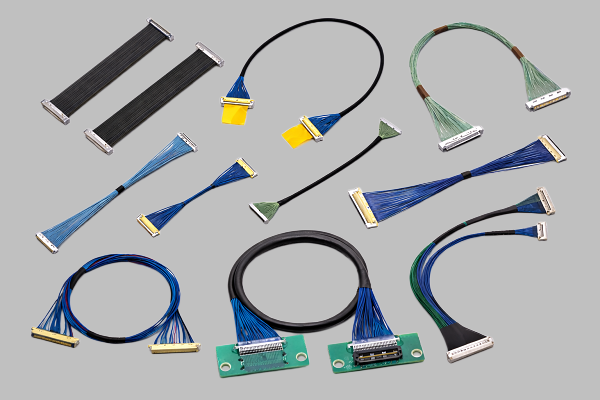

I-PEX 82655-100B-02-D是一款40Pin、40AWG、300MM、1-N结构的CABLINE®-CA II极细同轴线束方案，线材端配套连接器型号为20680-040T-01。其0.4mm超细间距、极细同轴线结构、全屏蔽及机械锁扣等特点，使其适用于对空间、高速信号和连接可靠性有较高要求的电子设备。对于“极细同轴线束在不同温度下性能会变化吗”这一问题，工程实践中应理解为：温度变化可能对材料、电气参数及机械可靠性产生影响，因此真正可靠的替代方案必须同时考虑机械兼容、电气兼容和环境可靠性。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可针对I-PEX 82655-100B-02-D提供兼容替代线束方案，帮助客户降低对单一进口线束供应的依赖，并为工程师选型、样品验证及采购批量导入提供相应的国产替代支持。
