I-PEX 81462-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

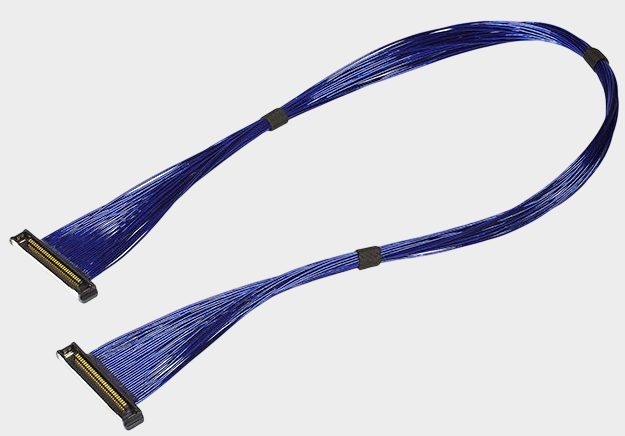

I-PEX 81462-100B-02-D：面向高密度高速连接的AWG #40极细同轴线束

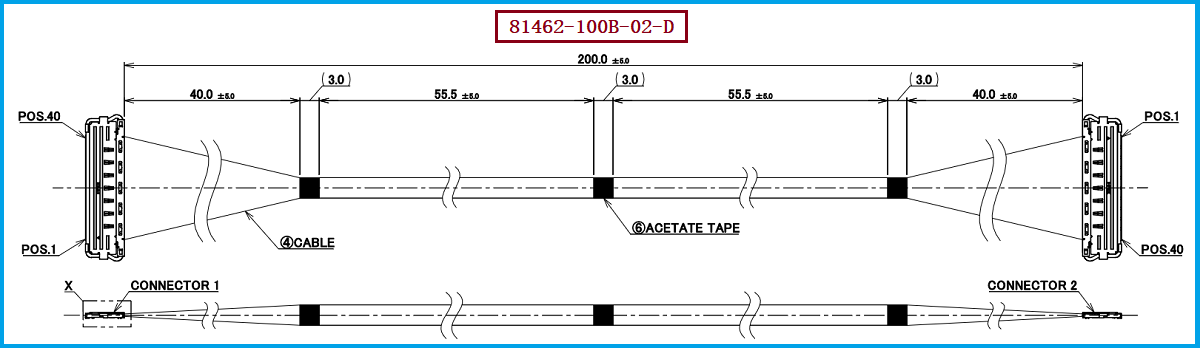

在笔记本电脑、平板电脑、高速显示设备及其他轻薄型电子产品中，内部连接空间不断压缩，同时高速信号传输对信号完整性、EMI控制以及连接可靠性的要求越来越高。I-PEX CABLINE®-CA II 40P HARNESS 81462正是针对这类需求设计的极细同轴线束方案，其产品料号/型号为 I-PEX 81462-100B-02-D，采用40Pin CABLINE®-CA II连接结构和 AWG #40 Micro-Coaxial极细同轴线，标称线长为200mm，线材特性阻抗为50Ω。该线束配套的线材端连接器型号为 20680-040T-01，同时配合CABLINE®-CA II的屏蔽外壳及机械锁扣结构，实现高密度、高可靠性的内部信号连接。I-PEX CABLINE®-CA II系列采用0.4mm Pitch、水平插接、ZenShield®全屏蔽及Mechanical Locking Cover等设计，系列资料面向高速数据传输应用。对于工程师而言，这种“连接器+AWG #40极细同轴线+屏蔽结构”的组合，有利于在有限空间内完成多通道高速信号布线；对于采购人员而言，明确I-PEX 81462-100B-02-D、20680-040T-01以及AWG #40这些关键识别信息，则有助于进行规格确认、供应商比对和兼容替代方案评估。相关连接器资料显示，20680-040T-01属于CABLINE®-CA II 40Pin Plug Housing。

-------------------------------------------------------------------------------------------------

极细同轴线束在不同温度下性能会变化吗？
会。极细同轴线束虽然具备较好的高速传输能力，但温度变化仍可能对线材的电气及机械性能产生影响。随着温度升高，线缆绝缘材料的介电特性、导体电阻以及线缆整体机械状态都可能发生变化，这些变化进一步可能影响高速信号传输中的阻抗稳定性、损耗和信号完整性；温度过低时，部分材料的柔韧性也可能发生变化。因此，工程师在进行高速极细同轴线束选型时，不能只关注AWG线径、Pin数和长度，还应关注实际设备的工作温度、瞬时温升以及线束安装区域的热环境。需要特别说明的是，CABLINE®-CA II连接器系列资料给出的工作温度范围为 -40℃～+105℃，但针对本次讨论的81462具体Harness图纸，其线束工作温度要求为最高80℃，因此在进行产品设计、国产替代或采购验证时，应以具体Harness产品规格和实际应用条件进行判断，而不能简单将连接器系列的温度范围直接等同于整条线束的工作温度范围。对于要求较高的高速设备，建议在实际工作温度范围内进一步进行阻抗、插入损耗、回波损耗及串扰等信号完整性验证，从而确认温度变化对整条高速链路的实际影响。CABLINE®-CA II系列支持AWG44、AWG42、AWG40、AWG38、AWG36等不同Micro-Coaxial规格，因此不同线材结构下的具体温度表现也不能简单一概而论。

-------------------------------------------------------------------------------------------------

从工程师与采购视角看，81462-100B-02-D替代选型应关注什么？
对于工程师而言，如果希望开发与 I-PEX 81462-100B-02-D兼容的极细同轴线束，建议重点核对连接器配合关系、40Pin排列及Pin Assignment、线材规格、50Ω阻抗、200mm长度、屏蔽结构、锁扣结构以及温度要求，尤其不能仅以“40Pin”和“AWG #40”作为替代依据，因为高速线束的实际性能还与线缆结构、连接器、屏蔽接地及制造工艺密切相关。对于采购人员而言，则建议在询价及供应商审核阶段明确写入I-PEX 81462-100B-02-D兼容替代、CABLINE®-CA II 40P、线材端连接器20680-040T-01、AWG #40、50Ω、200mm等关键条件，同时要求供应商提供样品进行尺寸、配合、导通、绝缘及高速信号性能验证。基于我们在极细同轴线束制造方面的能力，我们公司可提供：I-PEX 81462-100B-02-D兼容替代线束方案，可围绕客户实际设备结构、线长、Pin数、连接器配合以及线材规格进行兼容替代开发，为工程研发和采购选型提供国产化供应方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

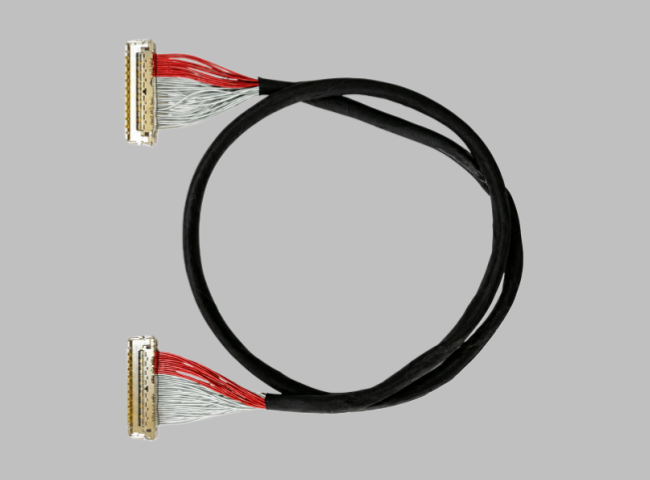

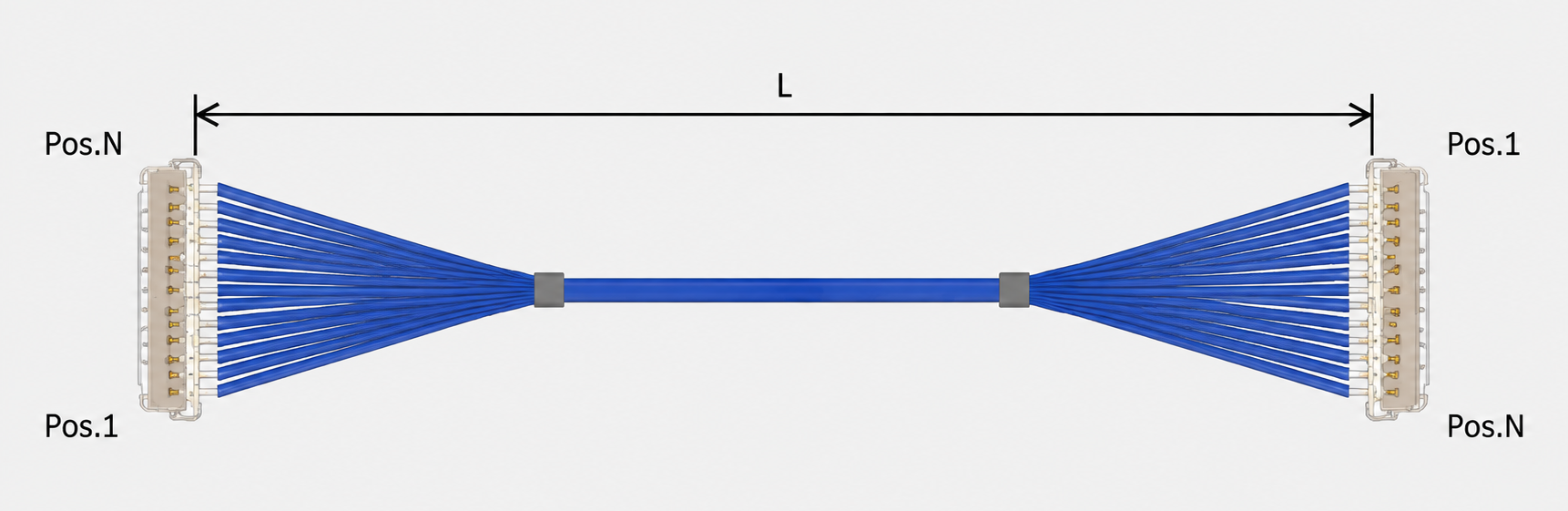

如果目标是寻找 I-PEX 81462-100B-02-D的兼容替代产品，建议首先确认原产品是否确实采用CABLINE®-CA II 40P结构以及20680-040T-01线材端连接器，再确认AWG #40极细同轴线、50Ω阻抗和200mm长度等关键规格；随后根据设备内部空间确定线束走向、弯折区域及固定方式，并结合实际工作温度评估线材绝缘材料和高速信号性能。在连接器兼容方面，CABLINE®-CA II系列资料显示其Plug Housing包括20P、30P、40P、50P规格，其中40P对应 20680-040T-01，因此替代产品需要重点确认连接器的机械尺寸、插合高度、锁扣以及屏蔽接地结构，而不是仅寻找一个“看起来相同”的40Pin连接器。 在温度方面，则建议按照客户实际设备环境进行验证，尤其对于长期高温运行或靠近处理器、显示模组、电源模块等热源的设备，应将温度变化下的电气性能纳入验证项目。对于工程样品、小批量试产以及量产导入，可以采用“规格确认→连接器配合验证→线束尺寸验证→电气性能测试→高速信号完整性验证→温度环境验证→小批量试产”的方式降低替代风险。

-------------------------------------------------------------------------------------------------

以AWG #40极细同轴线束满足高速、小型化与国产替代需求
I-PEX 81462-100B-02-D是一款基于CABLINE®-CA II平台的40P极细同轴线束方案，其核心配置包括AWG #40极细同轴线、50Ω特性阻抗、200mm线长以及20680-040T-01线材端连接器，同时结合0.4mm Pitch、高密度结构、ZenShield®屏蔽和机械锁扣等系列技术特点，适合对空间、高速信号及连接可靠性具有较高要求的电子设备。 对于工程师来说，温度、阻抗、屏蔽、连接器配合及信号完整性是替代设计时需要综合考虑的关键因素；对于采购人员来说，则应通过明确产品料号/型号+连接器型号+AWG规格+长度+电气性能来降低采购规格偏差。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。我们公司持续专注于极细同轴线束制造及兼容替代方案开发，可针对 I-PEX 81462-100B-02-D提供兼容替代线束方案，如果您正在寻找该型号的国产替代产品、极细同轴线束供应商或定制开发方案，欢迎联系我们进行规格确认与样品评估。
