I-PEX 82654-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

40PIN高密度设计，面向高速小型化设备的极细同轴连接方案

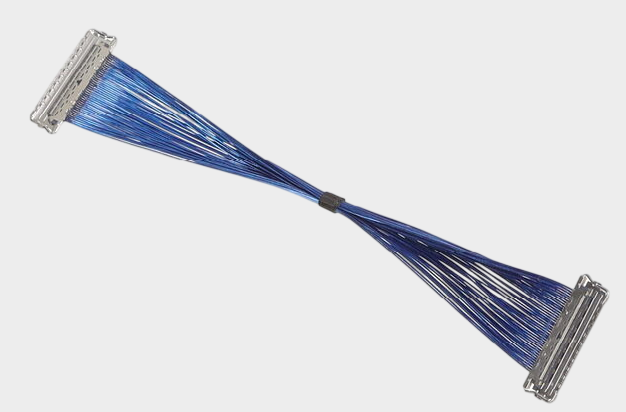

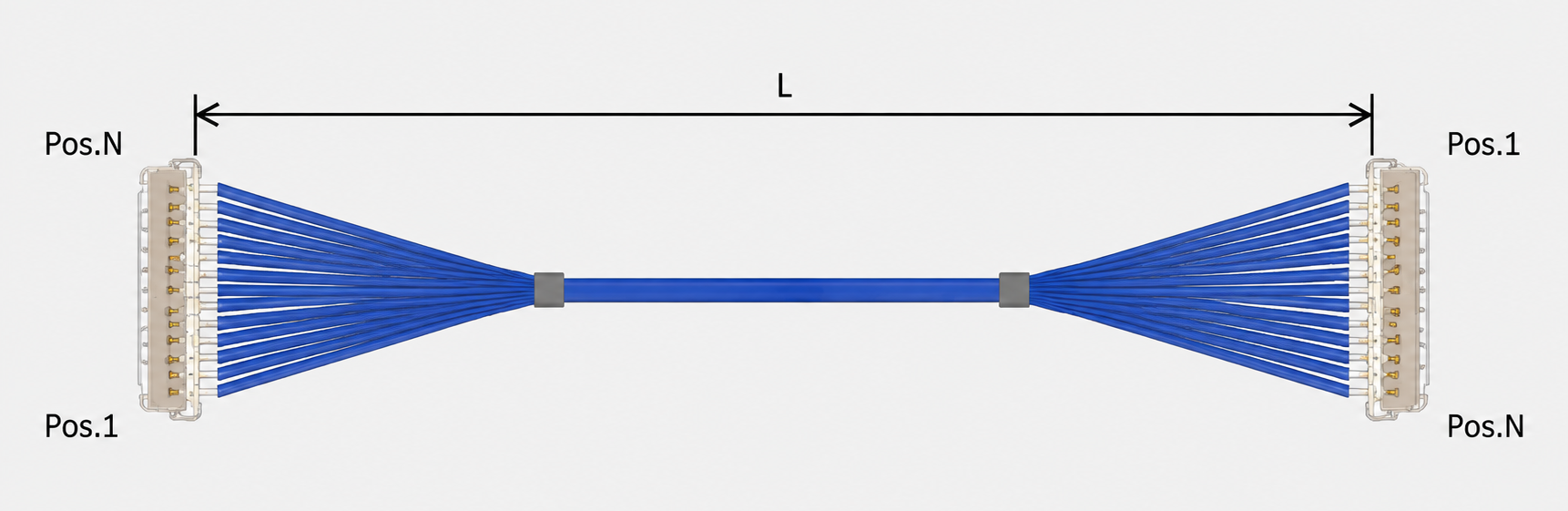

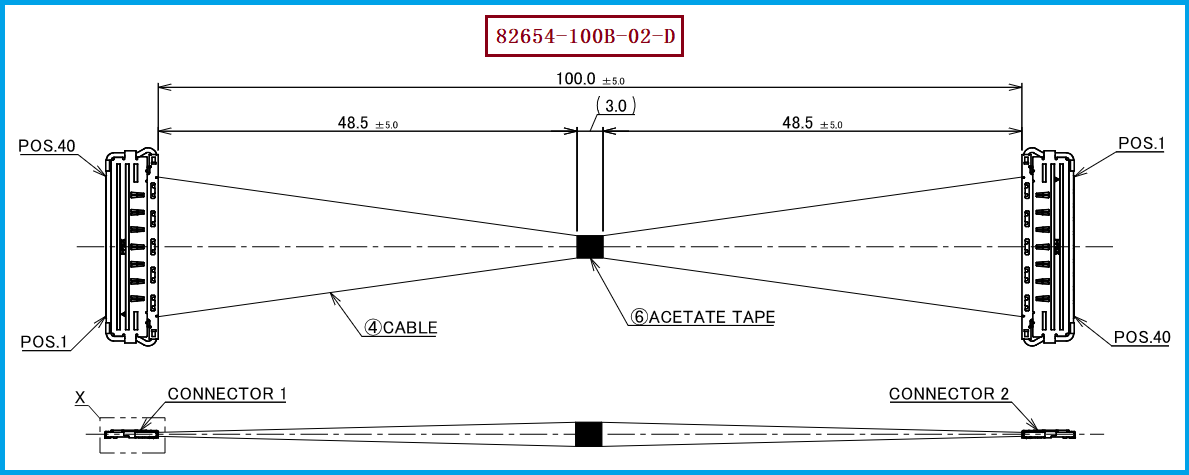

在笔记本电脑、平板电脑、智能终端、工业视觉、摄像设备及高分辨率显示模组中，MIPI D-PHY接口承担着高速图像与显示数据传输任务，对线束的尺寸、信号完整性、串扰控制以及连接可靠性提出了较高要求。本文围绕 I-PEX 82654-100B-02-D 极细同轴线束展开介绍。该产品属于 I-PEX CABLINE®-CA II 系列40Pin Micro-Coaxial Harness，采用40AWG极细同轴线，线长100mm，线材端连接器采用 20680-040T-01，连接器为 40PIN、0.4MM间距，并配合CABLINE®-CA II系列0.4mm超细间距、水平插拔及ZenShield®全屏蔽结构，实现高密度设备内部的高速信号连接。需要注意的是，MIPI D-PHY兼容性并不是仅由连接器型号决定，而是需要综合线缆结构、阻抗控制、差分走线、Pin Assignment、端接工艺以及整机PCB设计进行验证。

-------------------------------------------------------------------------------------------------

极细同轴线束如何确保MIPI D-PHY接口兼容？
对于MIPI D-PHY这类高速差分信号接口而言，线束首先需要保持稳定、连续的高速传输通道。极细同轴线通过中心导体、绝缘层、屏蔽层及外部结构形成相对受控的传输环境，有利于降低外部干扰以及相邻高速通道之间的串扰。对于 82654-100B-02-D 而言，40AWG Micro-Coaxial结构与100mm短线长组合适合高密度设备内部短距离高速互连；同时，CABLINE®-CA II连接器采用0.4mm Pitch设计，并具备ZenShield®全EMI屏蔽及多点接地结构，有助于保持高速信号连接区域的屏蔽完整性。工程师在用于MIPI D-PHY时，还应重点核对D-PHY所需的差分阻抗、信号极性、Clock/Data Lane分配、Ground回流路径以及连接器和PCB之间的阻抗连续性，不能仅依据“极细同轴线”这一产品名称判断接口是否兼容。

-------------------------------------------------------------------------------------------------

从工程师与采购人员视角看，选型和兼容与替代方案参考及建议
对于工程师而言，选用 I-PEX 82654-100B-02-D 或开发其兼容替代方案时，建议首先确认40PIN、0.4MM Pitch的连接器机械尺寸与PCB端母座是否匹配，再根据MIPI D-PHY实际Lane数量和Pin定义核对线序及Pin Assignment，同时验证线束的差分阻抗、衰减、串扰及回波损耗等高速性能指标；对于采购人员，则应重点确认产品料号、线径、线长、连接器型号、端接方式以及批量一致性，并要求供应商提供相应的尺寸、导通、阻抗及高速信号测试资料。尤其需要区分的是，20680-040T-01是线材端Plug Housing（公座主体）型号，而完整的CABLINE®-CA II 40P连接器系统还涉及相应的Plug Cable Assembly、Plug Shell、Plug Lock Bar及Receptacle等配套部件。因此，实际替代开发不能只复制一个连接器料号，而应从“连接器+极细同轴线+端接工艺+线序+高速性能”整体进行兼容设计。我们公司可提供：I-PEX 82654-100B-02-D兼容替代线束方案，可围绕40PIN、0.4MM Pitch及40AWG极细同轴线等关键条件，为工程项目提供相应的国产替代极细同轴线束开发与制造支持。

-------------------------------------------------------------------------------------------------

为什么极细同轴线特别适合MIPI D-PHY高速连接？
MIPI D-PHY应用的核心需求之一是实现稳定的高速差分信号传输，因此线束不能只追求“更细”，还需要在有限空间内兼顾信号完整性、EMI抑制和布线密度。CABLINE®-CA II系列公开资料显示，其支持Micro-Coaxial、Twinaxial及Discrete Wire等多种线缆方案，并针对高速传输应用提供相应设计；其连接器采用ZenShield®全屏蔽结构，可以降低高速信号连接区域受到外部电磁干扰的风险，同时机械锁扣结构能够在Plug与Receptacle完全嵌合后实现可靠锁定。对于采用MIPI D-PHY的显示模组、摄像模组及高速视觉设备来说，采用极细同轴线束可以在设备内部实现更高的布线自由度和更紧凑的空间布局。不过，最终MIPI D-PHY接口是否能够稳定工作，仍需结合具体芯片、PCB、连接器、线束长度及系统SI测试结果进行确认，因此更合理的工程方法是以目标设备实际速率和协议要求为基础进行整链路验证。

-------------------------------------------------------------------------------------------------

从“尺寸兼容”走向“高速性能兼容”
I-PEX 82654-100B-02-D 是一款具有40PIN、0.4MM间距、40AWG极细同轴线及100mm线长特征的CABLINE®-CA II系列线束，其线材端使用 20680-040T-01 连接器主体，适合对小型化、高密度及高速信号连接有要求的电子设备。对于MIPI D-PHY应用，真正可靠的兼容并不只是机械尺寸一致，而应同时关注连接器匹配、Pin Assignment、差分信号完整性、阻抗连续性、屏蔽接地以及整机SI验证。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。作为极细同轴线束制造商，我们可针对 I-PEX 82654-100B-02-D 提供兼容替代线束开发与制造方案，帮助客户在保持原有连接器平台和应用结构的基础上，进一步探索国产化、供应链多元化及定制化线束解决方案。
