I-PEX 82670-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

面向高速设备的30Pin极细同轴线束方案

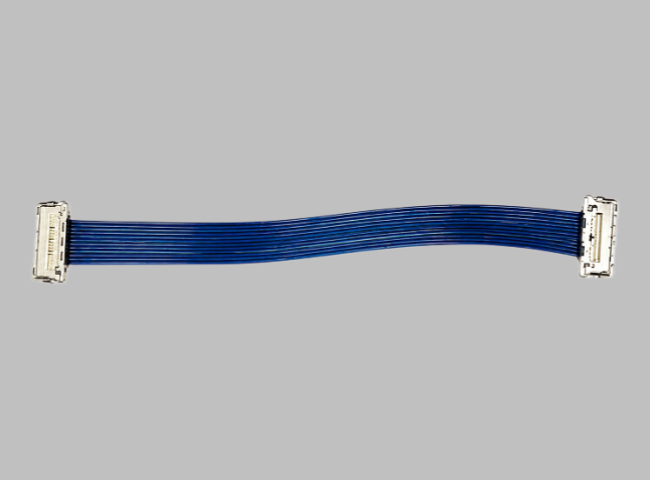

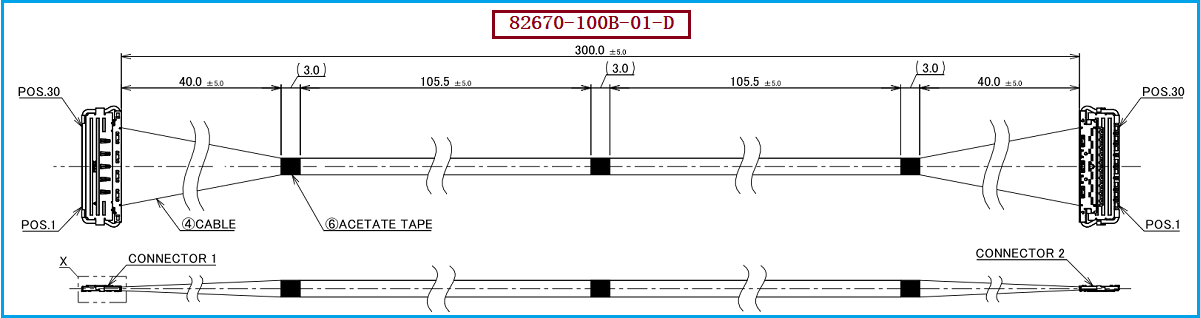

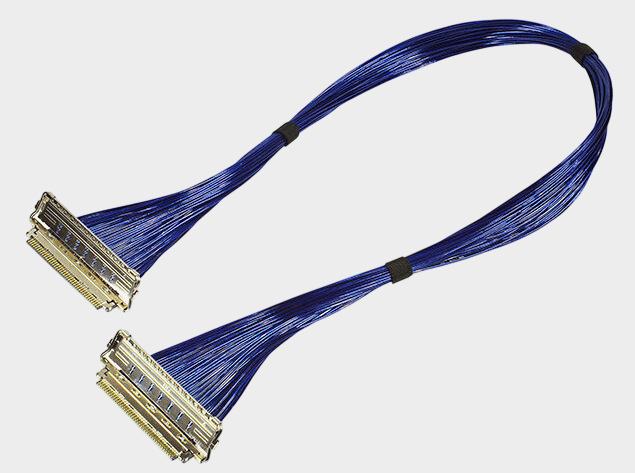

在笔记本电脑、平板、VR/AR、高速显示及其他高密度电子设备中，线束不仅承担信号连接任务，还直接关系到设备内部空间利用率、EMI控制以及高速信号完整性。此次解析的 I-PEX 82670-100B-01-D，属于 CABLINE®-CA II 30Pin Harness，采用30Pin、1-1双端连接结构，配套 AWG#40、50Ω Micro-Coaxial极细同轴线，标准长度为300mm。线材端使用的连接器型号为 20680-030T-01，对应CABLINE®-CA II 30Pin Plug Housing；该系列连接器采用0.4mm Pitch、水平插拔、机械锁扣以及ZenShield®全屏蔽等设计，可用于高密度、高速信号连接。对于工程师而言，82670-100B-01-D的价值并不是单纯“把线做细”，而是在有限空间内实现多路高速信号的稳定传输；对于采购人员而言，则需要同时关注连接器型号、Pin数、线材规格、阻抗、长度、端接方式以及批量一致性，而不能只按照外观或Pin数量进行替代。上传资料中明确显示，CABLINE®-CA II支持20/30/40/50Pin等规格，而 82670-100B-01-D对应30Pin、40AWG、300mm、1-1结构。

-------------------------------------------------------------------------------------------------

极细同轴线束设计时应避免的五个错误
在进行 I-PEX 82670-100B-01-D兼容线束开发时，工程师尤其需要避免五类常见错误：第一，只看连接器外形，不核对具体料号和Pin定义，例如本产品线材端使用的是 20680-030T-01，不能仅凭“CABLINE®-CA II 30Pin”就判断所有30Pin连接器均可直接替代；第二，只看线径，不进行阻抗匹配，82670-100B-01-D采用的是AWG#40、50Ω Micro-Coaxial Cable，高速应用中需要保持合理的阻抗控制，不能简单使用普通细线代替；第三，忽略线位定义和信号对应关系，该款1-1结构的基本线位关系应按照 1→1、2→2、3→3……30→30进行对应，实际量产替代时仍应以原图纸Pin Assignment及客户最终确认版本为准；第四，忽略连接器根部的固定、Bonding及弯折区域，原产品采用Acetate Tape及UV Glue等固定方式，说明连接器出线区域的机械稳定性同样重要；第五，只验证“能不能插”，却没有验证高速电气性能和可靠性，兼容替代不能停留在机械尺寸层面，还应根据实际应用验证信号完整性、阻抗、EMI、绝缘及机械可靠性。尤其对于30路极细同轴线束而言，任何一个Pin位、端接或线缆结构上的错误，都可能造成整条线束无法正常使用，因此工程验证应当从“连接器—线材—线位—长度—工艺—电气性能”进行整体确认。

-------------------------------------------------------------------------------------------------

工程选型和兼容与替代方案参考及建议
对于需要采购或国产替代 I-PEX 82670-100B-01-D 的客户，建议优先按照“连接器兼容+线材匹配+线位一致+尺寸一致+性能验证”的思路进行选型。首先确认线材端连接器为 20680-030T-01对应的30Pin CABLINE®-CA II结构，并确认配套系统的插合关系；其次确认采用AWG#40、50Ω极细同轴线，同时核对300mm长度及1-1双端连接方式；再次对线位定义进行逐Pin确认，避免因Pin序错误导致整机信号异常。对于采购人员，如果供应商声称可以替代 82670-100B-01-D，建议要求其提供连接器料号、线材AWG规格、特性阻抗、长度公差、Pin Assignment、端接工艺及样品测试资料，而不要仅以“同规格30Pin线束”作为验收依据。对于工程师，则建议在样品阶段重点进行机械配合、端子接触、阻抗/高速信号、EMI及可靠性验证。基于上述产品结构和应用需求，我们公司可提供：I-PEX 82670-100B-01-D兼容替代线束方案，可围绕CABLINE®-CA II 30Pin应用需求开展极细同轴线束的规格匹配、加工制造与替代方案开发，帮助客户降低对单一品牌标准Harness的依赖，并根据实际项目需求进行线长、线位及线束结构的定制。需要特别说明的是，具体兼容程度仍需依据客户设备端连接器、原厂图纸及实际测试结果确认。

-------------------------------------------------------------------------------------------------

从“能连接”走向“可靠高速传输”
I-PEX 82670-100B-01-D是一款典型的高密度30Pin极细同轴线束，其核心参数集中在 CABLINE®-CA II连接器平台、20680-030T-01线材端连接器、AWG#40极细同轴线、50Ω阻抗、300mm长度以及1-1双端连接结构。对于工程师，真正可靠的替代方案必须同时解决机械兼容、线位定义、阻抗控制、屏蔽及加工工艺等问题；对于采购人员，则应重点考察供应商是否具备稳定的极细同轴线束制造能力以及批量一致性，而不是只比较单价。

-------------------------------------------------------------------------------------------------

我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82670-100B-01-D及其配套连接器应用提供兼容替代线束开发与制造服务，为高速显示、消费电子及高密度电子设备客户提供更具灵活性的极细同轴线束解决方案。
