I-PEX 82669-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

8K传输对内部高速线束提出了更高要求
随着8K超高清显示、专业影像、VR/AR、高性能计算及高速显示设备的发展，设备内部需要处理的数据量持续增加。相比普通高清视频传输，8K应用对高速信号完整性、传输稳定性、EMI/EMC控制以及设备内部空间提出了更高要求。对于工程师而言，线束已经不能只看“能不能导通”，还需要综合考虑高速差分信号传输能力、阻抗控制、屏蔽性能、连接可靠性以及整机轻薄化设计。I-PEX CABLINE®-CA II系列连接器采用0.4mm接触间距、水平插拔及ZenShield®全屏蔽结构，并面向最高32Gbps/lane PAM4高速传输应用，因此其配套极细同轴线束适合用于高密度、高速率的内部信号连接场景。需要说明的是，8K并不意味着所有8K项目都必须使用极细同轴线束，具体仍需根据接口标准、实际速率、链路长度、阻抗要求和整机结构进行选型；但在空间紧凑且高速信号完整性要求较高的8K设备中，极细同轴线束具有明显的应用价值。

-------------------------------------------------------------------------------------------------

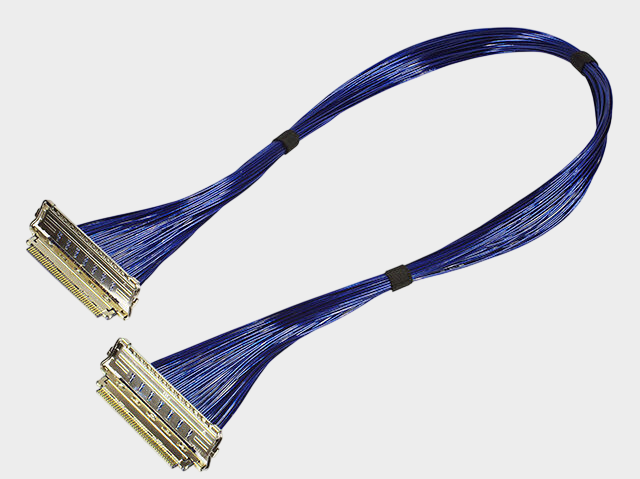

I-PEX 82669-100B-01-D：30Pin、40AWG、200MM高速极细同轴线束

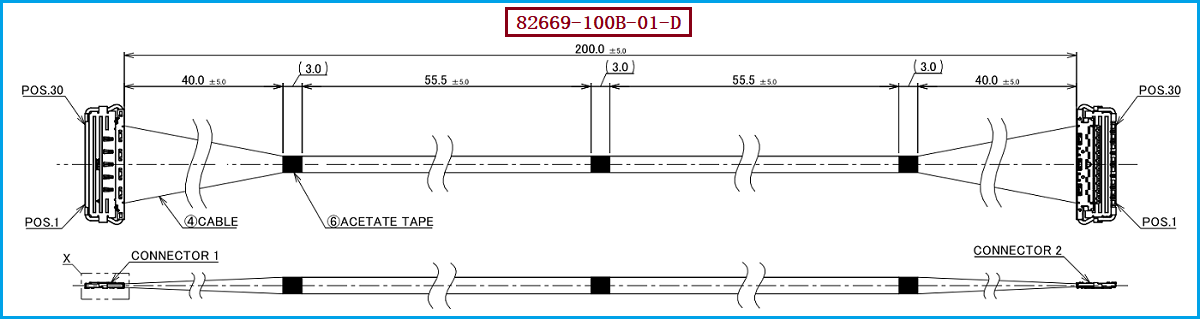

本次产品对应的I-PEX极细同轴线束产品料号/型号为 I-PEX 82669-100B-01-D，属于CABLINE®-CA II 30P HARNESS产品方案，采用30Pin、40AWG Micro-Coaxial极细同轴线、200MM长度、1-1双端连接结构。根据对应PDF及产品资料，该型号配套CABLINE®-CA II系列连接器，线材端连接器型号为 20680-030T-01，即30Pin Plug Housing。对于工程师来说，40AWG极细同轴线能够在有限空间内实现高密度布线，而200MM长度则适合设备内部不同模块之间的信号互连；对于采购人员而言，明确“82669-100B-01-D + 20680-030T-01 + 200MM + 30Pin + 40AWG”这些关键参数，有助于在供应商选型、打样、替代验证和批量采购过程中快速锁定对应规格，避免仅按照Pin数或外观进行错误替代。

-------------------------------------------------------------------------------------------------

为什么8K项目更值得关注极细同轴线束的屏蔽与信号完整性
8K高速传输真正考验的并不是单纯的“传输速度”，而是整个链路能否在高速工作状态下保持稳定的信号质量。极细同轴线采用中心导体、绝缘层、屏蔽层等结构形成相对受控的信号传输环境，对于高速差分信号的阻抗控制、串扰抑制及EMI控制具有重要意义。与此同时，CABLINE®-CA II连接器采用ZenShield®全EMI屏蔽技术和多点接地设计，并配备Mechanical Locking Cover机械锁扣结构，可以兼顾高速信号传输、屏蔽以及连接可靠性。对于8K显示设备、高清摄像设备、VR/AR设备及其他高速数据设备而言，工程师在设计线束时应重点关注“线材+连接器+端接工艺+PCB接口”组成的完整高速链路，而不能只关注某一项参数。也正因如此，极细同轴线束能够成为空间受限、高速信号密集型设备内部互连的一种重要解决方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于计划采用CABLINE®-CA II平台的工程师和采购人员，建议首先核对Pin数、线规、线束长度、连接方式、连接器型号及设备安装空间。本产品对应的核心规格为30Pin、40AWG、200MM、1-1双端连接，线材端连接器型号20680-030T-01；如果实际项目由100MM、200MM调整至300MM，或者由30Pin变更至20Pin、40Pin、50Pin，则需要重新确认对应连接器和线束料号，不能简单通过修改线长或Pin数直接替换。针对国产替代和供应链优化需求，我们公司可提供：I-PEX 82669-100B-01-D兼容替代线束方案，可围绕客户实际设备的连接器接口、线规、Pin数、长度、出线方向及装配要求进行极细同轴线束制造与适配开发。对于采购人员，可以将原厂样品作为基准进行尺寸、端子、导通、外观及高速性能等项目验证，再根据实际验证结果推进国产替代和批量导入；对于工程师，则建议在8K等高速项目早期同步进行线材阻抗、串扰、衰减、回损及EMI等关键指标验证，以降低后期更换线束带来的重新认证风险。

-------------------------------------------------------------------------------------------------

高速8K时代，极细同轴线束不仅要“细”，更要“高速、稳定、可靠”
I-PEX 82669-100B-01-D是一款面向高密度高速连接场景的30Pin、40AWG、200MM极细同轴线束，其配套线材端连接器型号为20680-030T-01。对于8K高速传输项目而言，选择线束不能只考虑尺寸和成本，更需要关注高速信号完整性、EMI屏蔽、阻抗匹配、连接可靠性以及整机空间适配能力。CABLINE®-CA II的0.4mm超细间距、ZenShield®全屏蔽和机械锁扣等设计，为高速、小型化设备内部连接提供了良好的连接器平台。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 82669-100B-01-D提供兼容替代线束开发与制造服务，为8K显示、高速数据传输及其他高密度电子设备客户提供更灵活的国产替代选择。
