I-PEX 82668-100B-01-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

从工程应用看：什么情况下你的系统需要极细同轴线？

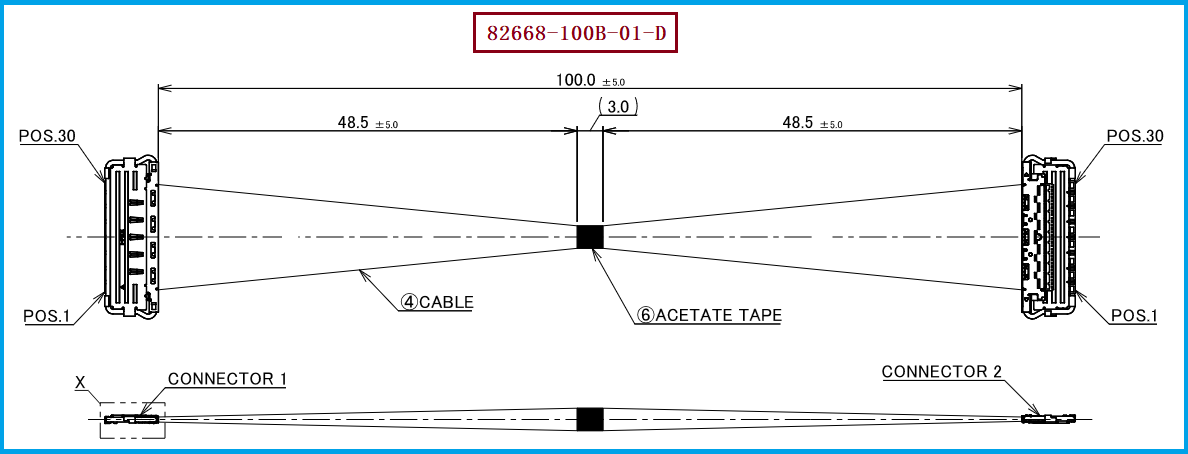

在笔记本电脑、平板电脑、高分辨率显示设备、USB4高速设备、Thunderbolt设备以及VR/AR等产品中，当系统同时面对高速信号传输、有限安装空间以及EMI/EMC控制等要求时，传统排线或普通多芯线往往难以兼顾尺寸和高速性能，这时就需要考虑极细同轴线束方案。判断系统是否需要使用极细同轴线，工程师可以重点关注几个实际问题：如果信号速率不断提高、PCB与显示模组之间的连接距离较长、线束需要在狭小空间内弯折布线，同时又对信号完整性、电磁干扰和连接可靠性提出较高要求，那么极细同轴线通常更值得优先评估。以本次产品为例，I-PEX 82668-100B-01-D属于CABLINE®-CA II系列30Pin极细同轴线束，采用40AWG极细同轴线，长度100mm，并采用1-1双端连接结构，适合高密度、小型化高速设备内部互连。

-------------------------------------------------------------------------------------------------

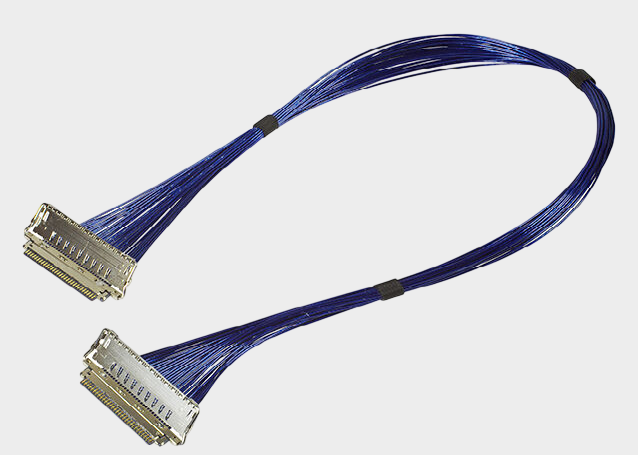

I-PEX 82668-100B-01-D：30Pin、40AWG与0.4mm Pitch兼顾高速与小型化
从工程师选型角度来看，I-PEX 82668-100B-01-D的价值并不只是“线径很细”，而是线材、连接器和整体结构共同形成了一套面向高速信号传输的微型互连方案。该线束对应CABLINE®-CA II平台，连接器采用0.4mm接触间距、水平插拔结构，配合高度约为0.95±0.15mm，同时采用ZenShield®全屏蔽技术和机械锁扣结构，有利于在有限空间内实现高密度连接并加强EMI控制。该型号采用40AWG Micro-Coaxial极细同轴线，官方资料显示AWG40规格对应0.3A/contact的额定电流条件；CABLINE®-CA II系列面向最高32Gbps/lane PAM4高速传输应用，可用于高速显示、USB4、Thunderbolt等场景。对于工程师而言，真正需要关注的是整套系统的阻抗、损耗、串扰、屏蔽接地、线长和连接器匹配，而不是单独追求某一个参数。

-------------------------------------------------------------------------------------------------

从采购和项目导入角度看：极细同轴线束能否真正满足系统需求？
采购人员在导入类似产品时，不能仅依据“30Pin、100mm、40AWG”进行价格比较，而应该确认产品料号/型号、连接器型号、线材规格、Pin数、长度、端接方式以及机械尺寸是否与原设计一致。本产品的极细同轴线束产品料号/型号为I-PEX 82668-100B-01-D，线材端使用的连接器型号为20680-030T-01，线材采用40AWG规格，属于30Pin、100mm、1-1结构。对于正在进行国产替代、供应链优化或第二供应商导入的企业而言，更重要的是确认替代线束能否在实际设备中实现可靠装配和稳定传输。因此，替代产品不仅需要满足外观和尺寸兼容，还应进一步验证线序、连接器配合、极细同轴线结构、特性阻抗一致性、信号完整性、屏蔽连续性及可靠性等关键指标。基于这些需求，我们公司可提供 I-PEX 82668-100B-01-D 兼容替代线束方案，可根据客户实际设备结构、线长、线序及性能要求进行极细同轴线束定制与配套开发。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只看“能不能插”，更要看“能不能稳定工作”
如果你的系统正在选用或替代I-PEX CABLINE®-CA II 30Pin极细同轴线束，建议首先确认原产品是否为I-PEX 82668-100B-01-D，其次确认连接器是否采用20680-030T-01以及对应的30Pin CABLINE®-CA II配套结构，同时核对40AWG、100mm、1-1端接方式等基础参数。在国产替代或兼容替代项目中，应以原厂样品或工程图纸为基准，对连接器配合尺寸、线束外形、线序、屏蔽结构、阻抗及高速信号性能进行逐项验证。对于工程师而言，建议先进行样品装配和高速信号测试，再进入小批量验证；对于采购人员而言，则应重点确认供应商是否具备极细同轴线束量产能力、稳定的连接器端接工艺以及持续供货能力。我们公司持续专注于极细同轴线束制造及兼容替代方案开发，可提供 I-PEX 82668-100B-01-D 兼容替代线束方案，为客户提供从样品打样、规格匹配到批量生产的配套支持。

-------------------------------------------------------------------------------------------------

高速、小型化设备让极细同轴线束成为重要选择
判断系统是否需要极细同轴线，核心就是看高速传输、空间限制、EMI控制和连接可靠性能否同时满足。I-PEX 82668-100B-01-D以30Pin、40AWG、100mm及CABLINE®-CA II连接方案为基础，是典型的高密度高速极细同轴线束。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于需要国产替代或第二供应商的项目，建议从“尺寸兼容”进一步走向“性能兼容”，通过完整验证确保替代线束真正满足设备应用要求。
