I-PEX 82288-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

30Pin高密度设计：I-PEX 82288-100B-02-D极细同轴线束解析

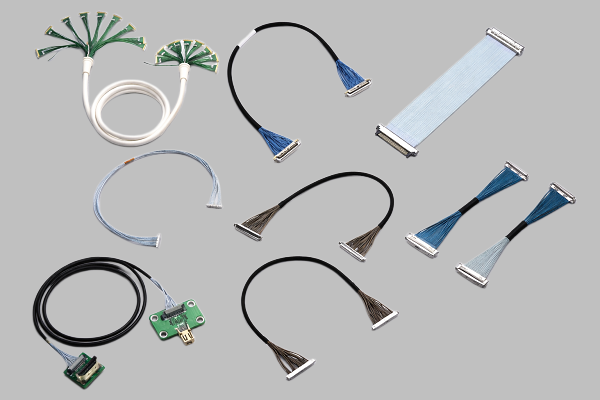

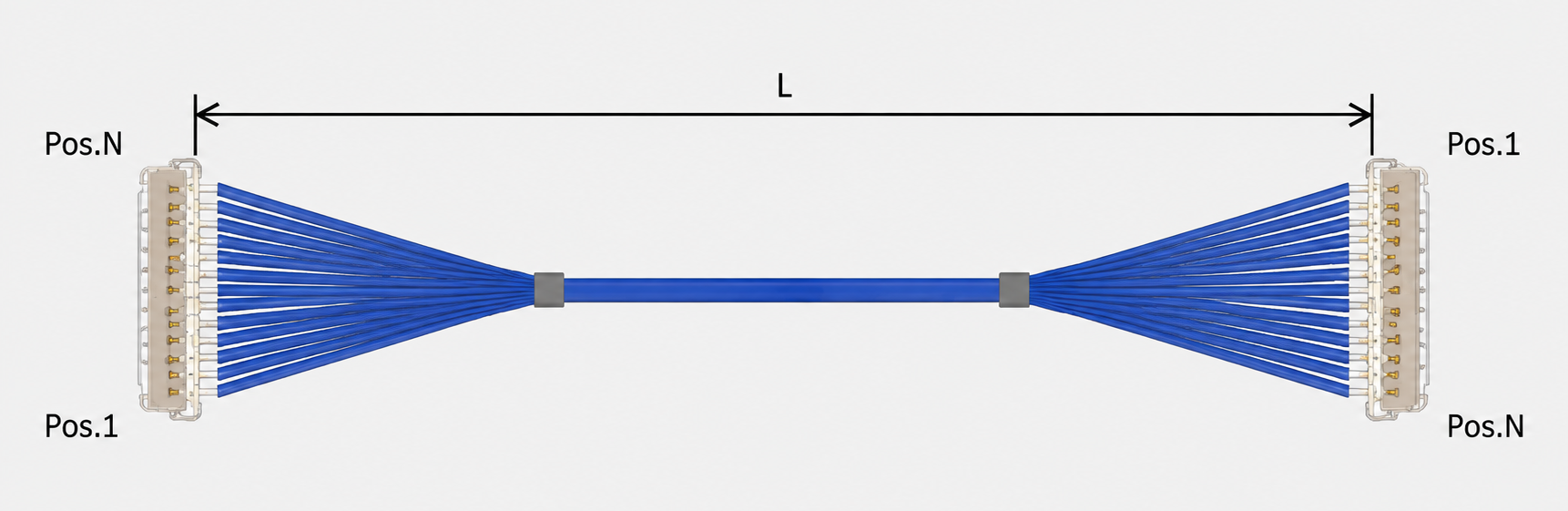

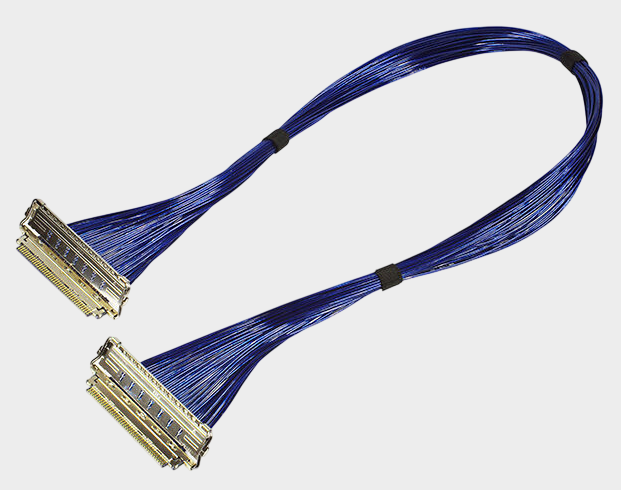

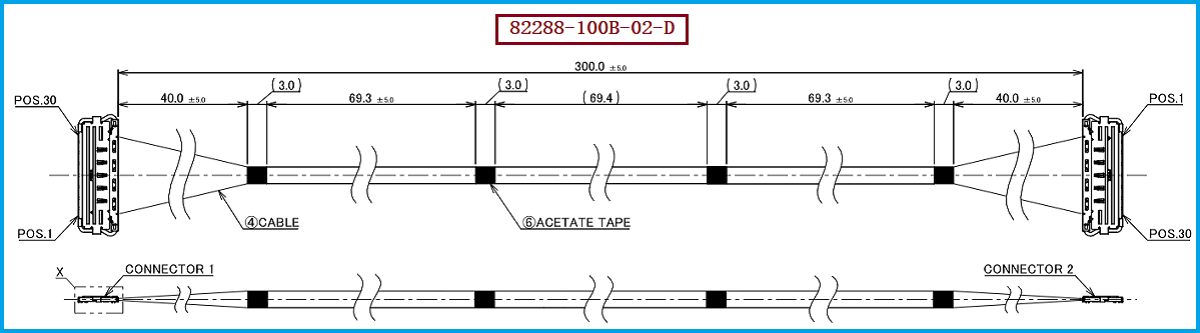

在笔记本电脑、平板电脑、高速显示设备、VR/AR设备以及高速通信设备内部，连接器和线束正在向“小型化、高密度、高速化”方向发展。I-PEX CABLINE®-CA II系列采用0.4mm Pitch、水平插拔结构，并结合ZenShield®全屏蔽技术与机械锁扣设计，面向高速信号传输及高密度电子设备内部连接应用。本次介绍的极细同轴线束产品料号/型号：I-PEX 82288-100B-02-D，属于CABLINE®-CA II 30Pin极细同轴线束方案，采用40AWG Micro-Coaxial极细同轴线材，标准长度300mm，1-N连接结构。该产品配套的线材端连接器型号为20680-030T-01，该连接器可适配AWG #40极细同轴线材。对于工程师而言，这种30Pin、0.4mm Pitch的高密度组合能够在有限空间内实现多通道高速信号连接；对于采购人员而言，明确料号、Pin数、线径、线长以及连接器型号，则能够更加准确地进行替代选型和供应商技术沟通。

-------------------------------------------------------------------------------------------------

如何根据Pitch选极细同轴线？0.4mm Pitch意味着什么？
选择极细同轴线束时，很多工程师首先关注AWG和长度，但在实际连接器匹配中，Pitch同样是非常关键的选型参数。Pitch即连接器相邻触点之间的中心间距，直接影响连接器整体宽度、Pin密度、PCB布局空间以及线束端的精密加工要求。以I-PEX CABLINE®-CA II 82288-100B-02-D为例，其配套连接器平台采用0.4mm Pitch设计，这意味着30Pin信号触点可以集中布置在非常有限的空间内，特别适合轻薄型、高密度电子设备。工程选型时不能简单理解为“Pitch越小越好”，而应根据PCB空间、信号数量、连接器规格、线束加工能力以及设备结构综合确定：如果设备内部空间有限，同时又需要较多高速信号通道，0.4mm Pitch可以提供更高的连接密度；但Pitch越小，对端子精度、线材排列、压接/端接工艺以及装配一致性的要求也越高。因此，根据Pitch选择极细同轴线，并不是单独选择一根线，而是要让连接器Pitch、Pin数量、极细同轴线规格以及端接工艺形成完整匹配。

-------------------------------------------------------------------------------------------------

40AWG极细同轴线+20680-030T-01连接器：高速与小型化兼顾
对于I-PEX 82288-100B-02-D这款30Pin线束，其核心线材配置为40AWG Micro-Coaxial极细同轴线，线材端连接器型号为20680-030T-01，并且该连接器可适配AWG #40线材。CABLINE®-CA II平台支持多种Micro-Coaxial规格，而40AWG属于该平台的重要极细线材方案；根据已读取的产品资料，AWG40 Micro-Coaxial对应的额定电流能力为0.3A/contact。与此同时，CABLINE®-CA II采用ZenShield®全EMI屏蔽结构和多点接地设计，有利于高速信号环境下的电磁兼容设计，并支持最高32Gbps/lane PAM4级高速传输应用。需要强调的是，连接器平台的高速能力并不意味着所有具体线束在任何系统条件下都自动达到最高速率，实际信号性能还需要结合线长、线材结构、阻抗控制、连接器、PCB走线以及整机SI设计进行验证。因此，对于工程项目来说，40AWG、30Pin、0.4mm Pitch、300mm长度以及20680-030T-01连接器应作为一个整体进行匹配，而不能只看其中某一个参数。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于正在进行I-PEX CABLINE®-CA II系列选型、国产替代或供应链优化的工程师和采购人员，建议首先确认原设计的连接器系列及接口结构，再核对Pitch、Pin数、线材AWG、线束长度、连接方向、端接结构以及1-N/1-1连接方式。本次对应的I-PEX 82288-100B-02-D为30Pin、40AWG Micro-Coaxial、300mm、1-N方案，如果需要进行兼容替代，应重点围绕这些关键参数进行一对一确认，而不能仅凭“30Pin线束”进行简单替换。对于同系列产品而言，30Pin还存在不同长度和不同连接结构的产品，因此采购时尤其需要核对完整的产品料号/型号。在连接器端，应重点确认线材端连接器20680-030T-01以及其AWG #40适配要求，确保替代线束在机械配合和线材端接方面满足原应用需求。我们公司可提供：I-PEX 82288-100B-02-D兼容替代线束方案，可围绕30Pin、40AWG、300mm及相应线材端连接器规格进行极细同轴线束的兼容开发与生产制造，为工程师提供样品验证、规格匹配及批量供货方面的替代选择。实际项目中，如客户对长度、线径、连接方式或其他结构参数存在变化，也建议在正式量产前进行尺寸、机械可靠性及高速信号性能验证。

-------------------------------------------------------------------------------------------------

以精准Pitch匹配推动极细同轴线束高密度应用
从I-PEX 82288-100B-02-D这一具体产品可以看到，现代高速电子设备内部连接已经不再只是“把线接起来”，而是需要同时满足小Pitch、高Pin数、极细线径、高速传输、EMI控制以及可靠机械连接等多项要求。0.4mm Pitch解决的是高密度连接空间问题，40AWG Micro-Coaxial解决的是小型化与高速信号传输需求，而20680-030T-01则承担线材端精密连接的重要作用。对于工程师来说，根据Pitch、Pin数、AWG和线长进行系统化选型，可以降低接口不匹配和性能浪费风险；对于采购人员来说，围绕完整料号及关键规格寻找兼容替代供应商，则有助于提升供应链灵活性。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。凭借极细同轴线束生产制造能力，我们可针对I-PEX 82288-100B-02-D提供兼容替代方案，助力客户在高速、小型化、高密度电子设备内部连接应用中获得更加灵活的线束解决方案。
