I-PEX 81461-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

30PIN高密度设计，面向高速、小型化设备连接需求

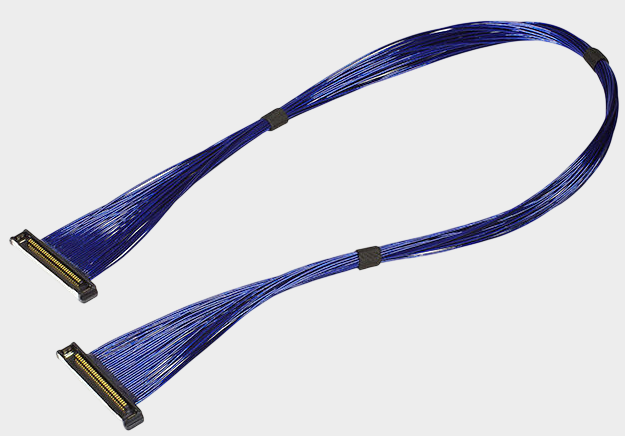

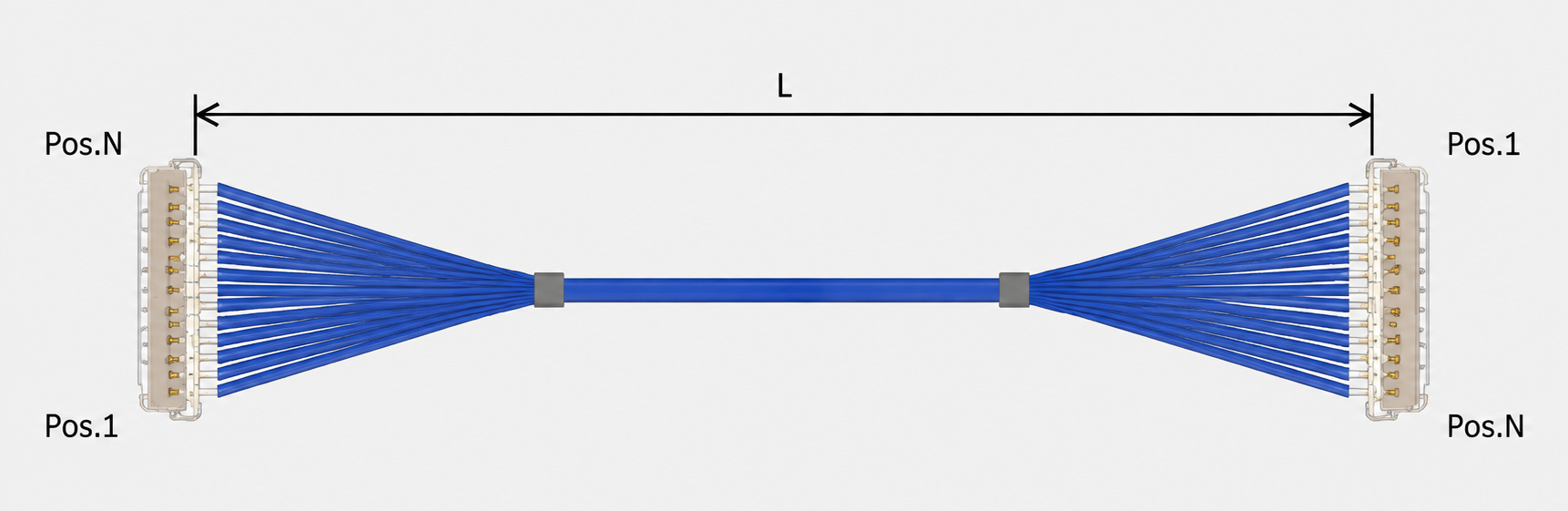

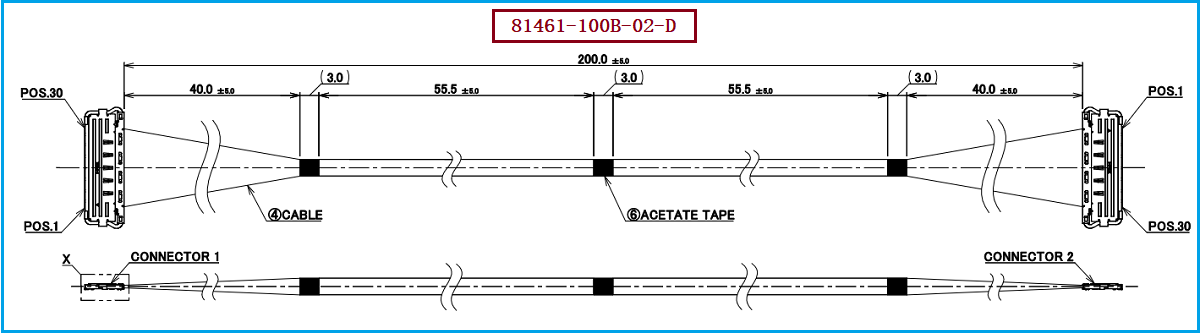

在笔记本电脑、平板电脑、高分辨率显示设备及其他空间受限的电子产品中，内部高速信号连接不仅要求传输稳定，还需要兼顾线束尺寸、连接密度、EMI控制以及装配可靠性。本次解析的产品为 I-PEX 81461-100B-02-D 极细同轴线束，采用 CABLINE®-CA II 系列连接方案，线材端连接器型号为 20680-030T-01，连接器为 30PIN、0.4MM Pitch 的高密度结构；该线束对应图纸长度为约200mm，并采用AWG40、50Ω Micro-Coaxial极细同轴线。对于工程师而言，30PIN与0.4MM超细间距意味着可以在有限PCB空间内实现较高的信号连接密度；对于采购人员而言，则意味着在寻找兼容替代方案时，需要同时确认Pin数、Pitch、线规、长度、端接结构以及阻抗等关键参数，而不能只依据“30PIN连接器”进行简单替换。I-PEX官方资料也显示，CABLINE®-CA II采用0.4mm Pitch、水平插拔、ZenShield®全屏蔽及机械锁扣设计，适用于高速、高密度连接场景。

-------------------------------------------------------------------------------------------------

极细同轴线束在不同温度下性能会变化吗？
答案是：会发生变化，但具体变化程度取决于线材结构、连接器、使用温度、持续时间以及实际信号速率等因素。 对工程师来说，温度变化首先可能影响线材绝缘材料的介电特性，使高速信号传输中的阻抗、损耗和信号完整性发生一定变化；同时，导体电阻也会随着温度变化而改变，长期处于较高温度环境时，还需要关注绝缘层、胶材、端部固定以及连接器材料的可靠性。对于极细同轴线束而言，由于线径较细、结构精密，因此不能只关注“能不能通电”，还应该关注高频高速状态下的插损、回损、串扰以及阻抗一致性。这里尤其需要区分连接器系列温度规格与具体线束规格：上传资料中的 CABLINE®-CA II 连接器系列工作温度为 -40℃～+105℃，而针对 81461 这款具体Harness，工程应用时应以其线束图纸规定的温度要求作为判断依据，不宜直接将连接器系列的最高温度当作整条极细同轴线束的长期工作温度。 因此，在高低温设备中选用或替代这类线束时，建议结合实际工作温度、峰值温度、持续时间及高速信号要求进行验证，而不是仅凭连接器的耐温参数判断整套线束性能。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

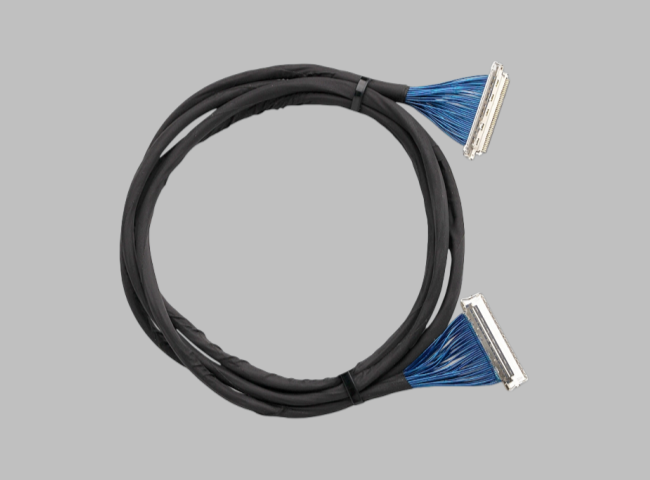

对于 I-PEX 81461-100B-02-D 的国产兼容替代，建议工程师和采购人员建立“连接器+线材+线束结构”三层匹配思路。首先确认线材端连接器 20680-030T-01 所对应的30PIN、0.4MM Pitch结构以及与板端连接器的配合关系；其次确认采用AWG40极细同轴线、50Ω阻抗及目标线长等关键参数；最后还需要对端部成型、屏蔽结构、线序、长度公差、弯折可靠性以及高低温环境下的信号表现进行验证。尤其对于高速显示和高速数据设备，兼容替代不能仅做到“外形能装配”，还应进一步验证连接稳定性、信号完整性及批量生产一致性。基于这些要求，我们公司可提供：I-PEX 81461-100B-02-D兼容替代极细同轴线束方案，可围绕 20680-030T-01、30PIN、0.4MM Pitch 等关键条件进行线束打样、规格匹配和国产替代方案开发，帮助客户降低供应链切换风险，并根据实际设备需求进行长度、线材及端接工艺适配。上传资料中也显示，CABLINE®-CA II系列提供20PIN、30PIN、40PIN及50PIN等不同规格，为不同设备的高密度连接设计提供了选型空间。

-------------------------------------------------------------------------------------------------

从“连接器替代”走向“完整极细同轴线束替代”
I-PEX 81461-100B-02-D 是一款典型的高密度极细同轴线束方案，其 30PIN、0.4MM Pitch、20680-030T-01线材端连接器以及AWG40极细同轴线等特征共同构成了产品选型的关键基础。对于工程师而言，温度变化下的性能评估不能只看连接器额定温度，还应关注极细同轴线材及整个线束在实际工作环境中的信号完整性与可靠性；对于采购人员而言，真正有价值的国产替代也不是单纯寻找一个“看起来一样”的连接器，而是寻找能够在结构、线材、端接、尺寸和性能要求上实现有效匹配的完整线束供应方案。

-------------------------------------------------------------------------------------------------

我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 81461-100B-02-D 开发兼容替代产品，为客户提供从规格确认、样品制作到批量生产的国产替代支持。
