I-PEX 82869-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

I-PEX 82869-100B-02-D：面向高密度高速设备的50Pin极细同轴线束

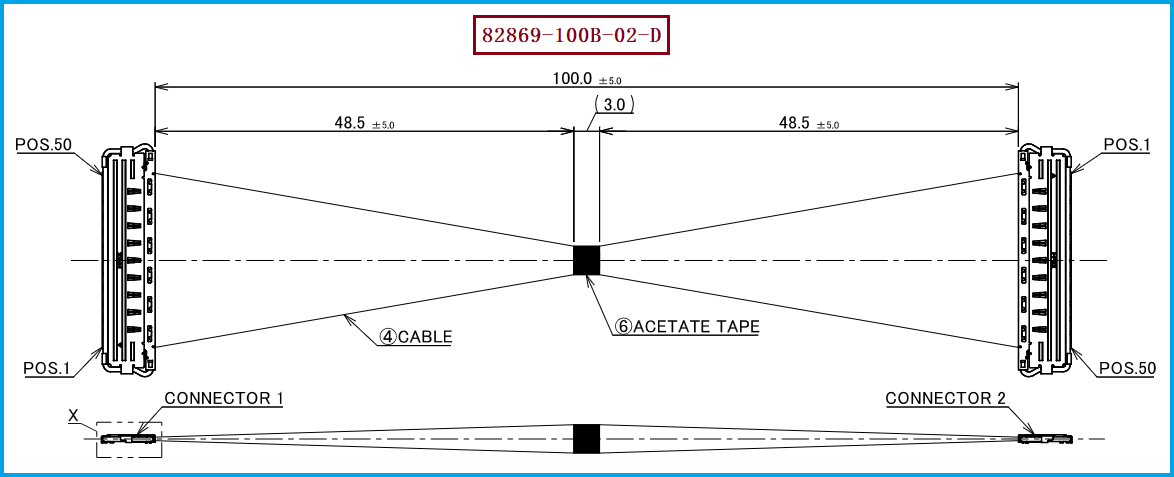

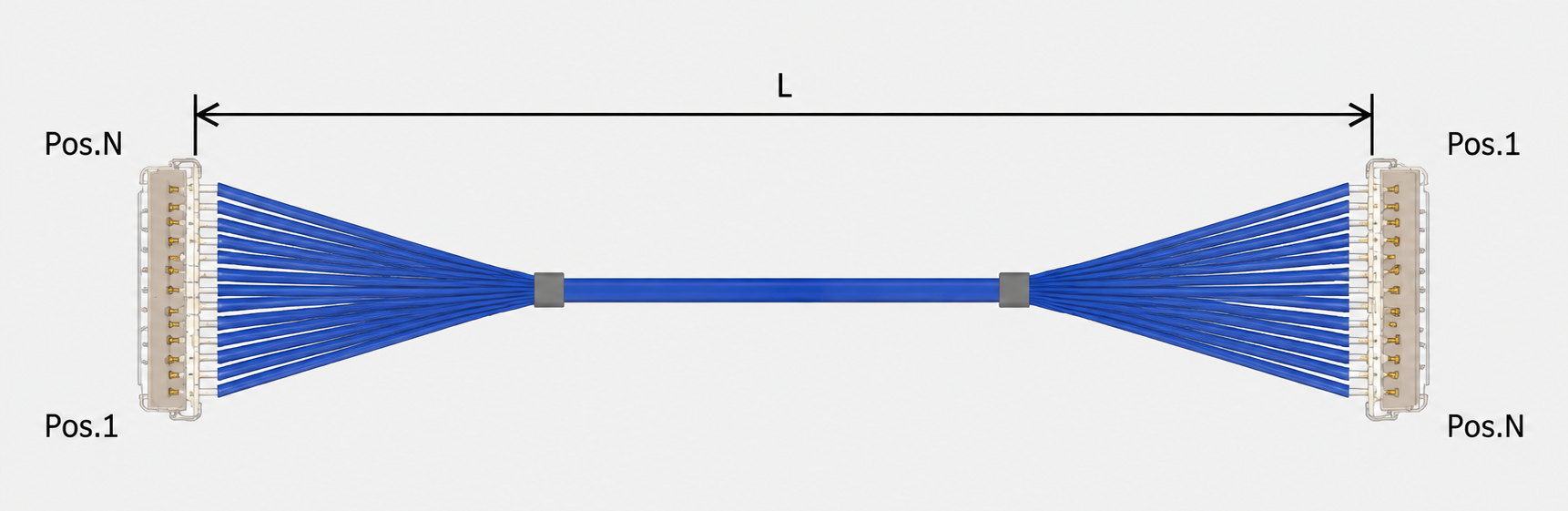

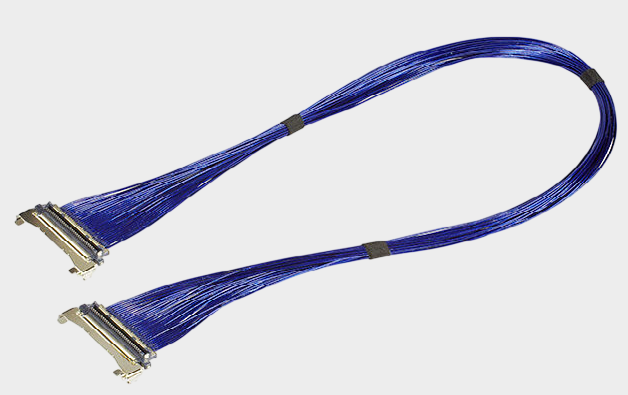

在笔记本电脑、平板电脑、智能终端、显示模组以及高分辨率摄像设备内部，MIPI D-PHY接口承担着高速差分信号传输任务，对线束的阻抗一致性、信号完整性、串扰控制和结构尺寸都有较高要求。本文重点介绍的 I-PEX 82869-100B-02-D，属于 CABLINE®-CA II 系列50Pin极细同轴线束方案，参考规格为 100mm长度、1-N连接形式、AWG#40极细同轴线，线材端配套连接器型号为 20680-050T-01。其配套的CABLINE®-CA II连接器采用0.4mm Pitch小型化设计，并结合屏蔽及机械锁扣结构，适合空间紧凑、高密度内部连接场景。对于工程师而言，这类线束的价值不仅在于“能够连接”，更重要的是在有限空间内保持高速信号传输的稳定性；对于采购人员而言，则需要同时关注连接器料号、Pin数、线径、长度、端接方式以及批量一致性等因素。

-------------------------------------------------------------------------------------------------

极细同轴线束如何确保MIPI D-PHY接口兼容？关键不只是Pin数对应
MIPI D-PHY兼容不能简单理解为“连接器插得上就能传输”。D-PHY通常采用高速差分信号通道，线束需要在结构和电气性能上满足相应的高速信号完整性要求。对于 I-PEX 82869-100B-02-D 这类AWG#40极细同轴线束，工程设计时首先需要确认MIPI接口的Pin定义与线束端子排列是否一致，再根据实际D-PHY Lane数量、Clock Lane及相关控制/电源信号进行对应；同时还需要关注差分对的阻抗控制、正负线一致性、不同Lane之间的长度差以及端接区域的结构变化。尤其在高速状态下，线束本体、连接器以及PCB焊盘/走线实际上构成一个完整的高速传输通道，因此不能只看单独某一项参数。换句话说，确保MIPI D-PHY接口兼容，需要从“连接器机械匹配＋Pin定义匹配＋线材电气性能＋端接工艺＋整链路SI验证”几个维度共同判断，最终还应结合目标设备的实际速率和主控/显示模组进行眼图、损耗、串扰等信号完整性验证。

-------------------------------------------------------------------------------------------------

从工程师与采购视角看，AWG#40与20680-050T-01如何进行选型确认？
对于工程师来说，AWG#40 是这款方案的重要规格信息，因为线径会直接影响线束的机械尺寸、传输特性以及端接工艺；同时，20680-050T-01 是该方案所使用的线材端连接器型号，50Pin规格需要与对应的板端连接器、PCB布局和实际Pin定义进行匹配。在替代选型时，不建议仅依据“50Pin、100mm、AWG#40”三个条件判断兼容，而应将原厂线束作为完整参考对象，对连接器系列、Pin数量、接触方向、配合高度、线材结构、线长、端接方式、阻抗以及高速信号测试结果进行逐项确认。对于采购人员而言，如果需要寻找国产替代产品，更应该要求供应商提供与原方案一致的连接器配套关系、线材规格和关键尺寸，并通过样品验证确认实际装配、导通及高速传输性能。我们公司可提供 I-PEX 82869-100B-02-D 兼容替代线束方案，可围绕50Pin、AWG#40、100mm及对应线端连接器方案进行定制开发，为工程验证、样品试制及批量采购提供极细同轴线束替代选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要将 I-PEX 82869-100B-02-D 替换为国产极细同轴线束，建议工程部门先确认原设备的MIPI D-PHY实际应用参数，包括Lane数量、工作速率、接口Pin定义以及目标阻抗要求，再确认线束的机械尺寸、弯折空间和连接器配合关系；在此基础上，以 20680-050T-01、50Pin、AWG#40、100mm 作为重要选型基准开展样品匹配。对于高速应用，不建议仅通过万用表导通测试判断替代品是否合格，还应结合实际系统进行高速信号完整性验证，例如关注插入损耗、回波损耗、串扰、差分对一致性、时序偏差及眼图表现等。尤其需要强调的是，“连接器兼容”与“MIPI D-PHY协议级验证通过”并不是完全相同的概念，线束供应商可以按照原连接器和线材规格进行兼容制造，但最终是否满足具体MIPI D-PHY速率和系统要求，应以目标设备的实际测试结果为准。

-------------------------------------------------------------------------------------------------

以完整链路思维实现极细同轴线束国产替代

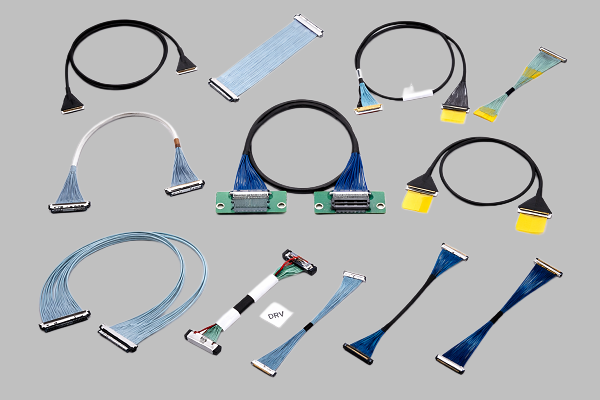

I-PEX 82869-100B-02-D 的选型重点可以归纳为 50Pin极细同轴线束、AWG#40线材、100mm长度以及20680-050T-01线材端连接器。当该类线束应用于MIPI D-PHY高速接口时，真正决定兼容性的并不是某一个单独参数，而是连接器、Pin定义、线材结构、阻抗控制、端接工艺及整机高速信号完整性的综合表现。对于需要进行国产替代的企业而言，在保持机械装配关系基本一致的基础上，通过专业的极细同轴线束制造能力进行线材、端接和长度定制，并配合实际设备完成高速信号验证，可以降低供应链切换风险。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 82869-100B-02-D 提供兼容替代及定制化线束方案，帮助工程师和采购人员获得更灵活的国产供应选择。
