I-PEX 82698-100B-01-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

从工程师视角看：极细同轴线连接器的“王者”并非只有一个答案
在笔记本电脑、高分辨率显示设备、工业计算机及高速数据终端不断向轻薄化、高密度和高速化发展的今天，极细同轴线连接器已经成为内部高速信号连接的重要器件。工程师在选型时，通常不会简单判断“谁是王者”，而是重点关注连接器间距、Pin数、线材AWG、屏蔽能力、信号完整性、插合可靠性以及空间占用等指标。以Hirose为代表的极细同轴连接器产品同样具有小型化、高密度和可靠连接特点，例如Hirose DF56系列采用0.3mm Pitch、垂直插合，并提供26/30/40/50 Pin规格；而I-PEX CABLINE®-VS II则采用0.5mm Pitch水平插拔结构，可提供20/30/40 Pin，并支持AWG36～AWG44 Micro-Coaxial Cable。 因此，从工程应用角度而言，与其讨论“Hirose vs I-PEX谁绝对更强”，不如根据设备空间、信号速率、连接方向及线束结构进行针对性选型。对于需要40P、AWG #40极细同轴线、高速信号传输及全屏蔽结构的应用，I-PEX CABLINE®-VS II无疑是一款值得重点关注的方案。

-------------------------------------------------------------------------------------------------

I-PEX 82698-100B-01-D：40P + AWG #40，面向高密度高速连接

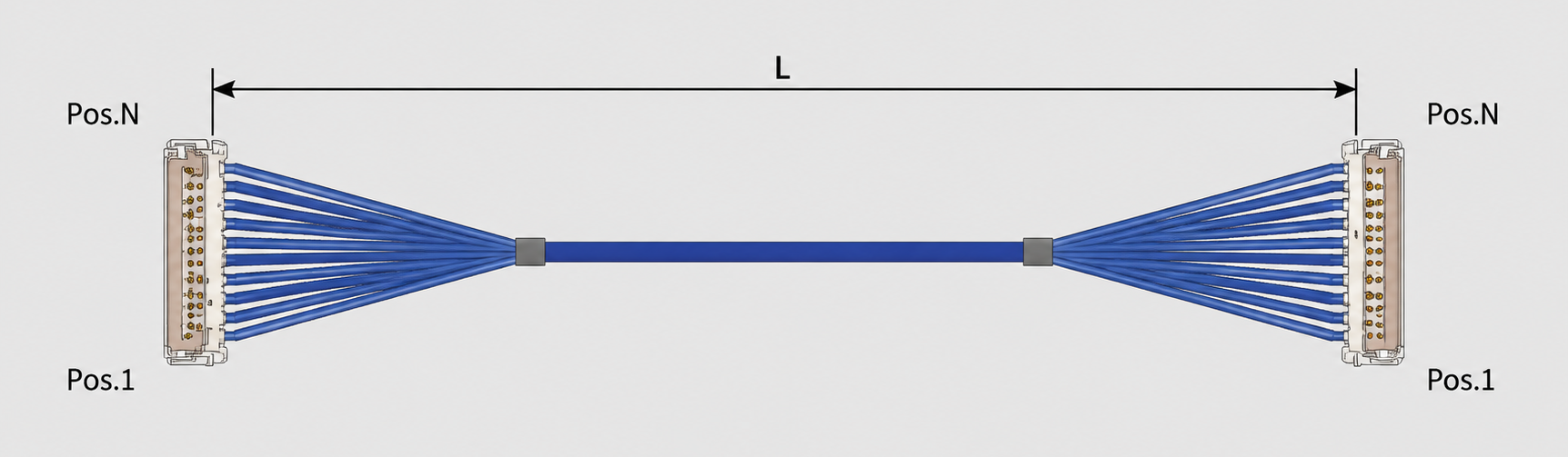

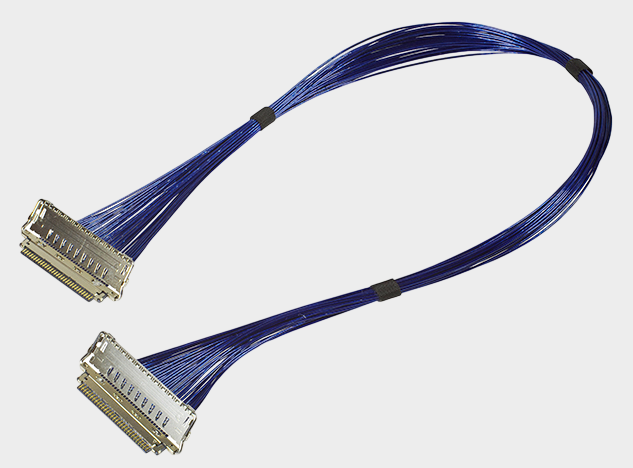

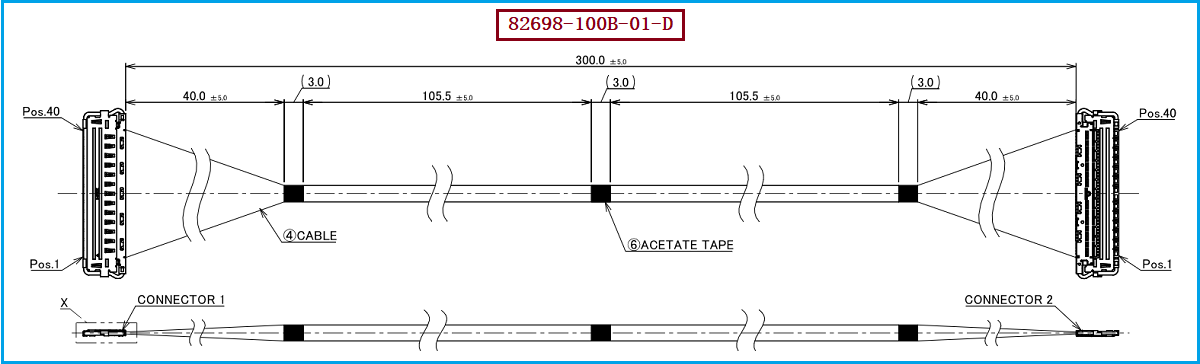

本次重点介绍的产品为I-PEX 82698-100B-01-D，属于CABLINE®-VS II系列40Pin极细同轴线束，对应资料中的40P、Micro-Coaxial Cable、AWG #40、300mm、1-1结构；其线材端配套使用的连接器型号为20847-040T-01。 对工程师而言，这组参数体现的是一套完整的高速线束设计思路：40P能够在有限空间内完成多通道信号连接，AWG #40极细同轴线有利于降低线束体积和走线空间，而CABLINE®-VS II采用0.5mm Pitch、水平插拔及ZenShield®全屏蔽、多点接地结构，官方定位包括PCIe Gen5 32 GT/s/lane高速传输应用，并提供机械锁扣设计，以降低不完全插合及意外脱落风险。 对采购人员而言，I-PEX 82698-100B-01-D则是一个清晰的替代开发基准：不仅要匹配40P、AWG #40和300mm长度，更需要关注端部连接器、线位结构、屏蔽处理、阻抗及高速信号完整性。我们公司可提供：I-PEX 82698-100B-01-D兼容替代线束方案，可根据客户设备结构及实际应用需求进行极细同轴线束的生产制造与替代开发。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只看Pin数，更要看完整线束参数
对于工程师和采购人员来说，I-PEX 82698-100B-01-D的兼容替代不能简单理解成“找一个40Pin连接器，再配40AWG线材”即可。实际选型时建议首先确认连接器系列及具体端部型号20847-040T-01、40P、AWG #40、300mm、1-1线位结构以及0.5mm Pitch等关键条件，再进一步确认极细同轴线的阻抗、外径、屏蔽结构、端接方式和线束成型尺寸；如果产品用于PCIe、USB4、DisplayPort等高速链路，还应从插入损耗、回波损耗、串扰、阻抗一致性、差分信号完整性等方面进行验证。I-PEX官方资料显示，CABLINE®-VS II的40P高速测试参考条件采用AWG #40、45Ω Micro-Coaxial Cable、100mm长度及GSSGSSG Pin Assignment，并以32 GT/s/lane NRZ作为参考传输性能，因此在开发国产替代线束时，应把“机械兼容”和“电气兼容”同时纳入验证，而不能仅凭外观或料号相似度判断可替代性。 对采购人员而言，如果原厂料号存在交期、成本或供应渠道方面的压力，可以将I-PEX 82698-100B-01-D作为规格基准，与国产极细同轴线束方案进行一对一参数核对，再通过样品测试、装机验证及高速信号测试确认最终替代可行性。

-------------------------------------------------------------------------------------------------

国产替代的核心不是“复制外观”，而是实现稳定可靠的性能匹配
I-PEX 82698-100B-01-D是一款具有明确高速、高密度、小型化特征的40P极细同轴线束，其核心配置包括40P、AWG #40、300mm、1-1结构以及配套线材端连接器20847-040T-01。 在“Hirose vs I-PEX：谁是极细同轴线连接器王者？”这一问题上，真正适合工程应用的答案应当是“根据产品需求选择最匹配的连接方案”：Hirose在超细间距、垂直插合等细分应用中具备自身优势，而I-PEX CABLINE®-VS II则在0.5mm Pitch、全屏蔽、高速传输及水平低矮型内部连接方面形成了鲜明的产品特点。

-------------------------------------------------------------------------------------------------

我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。 我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可围绕I-PEX 82698-100B-01-D等型号提供相应的国产替代线束制造服务，帮助工程师和采购人员从连接器、线材、结构、信号及可靠性等多个维度推进替代方案验证。
