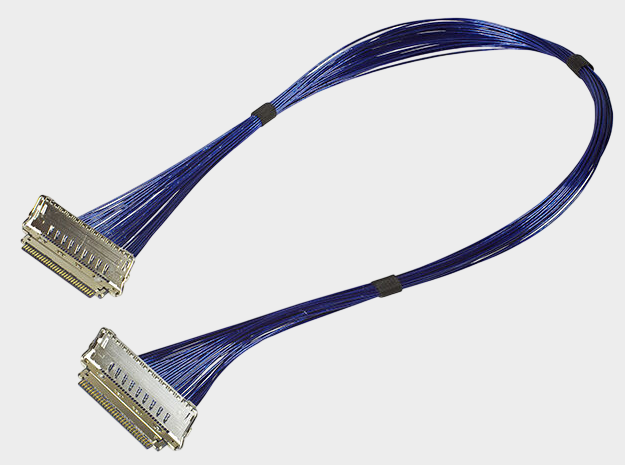

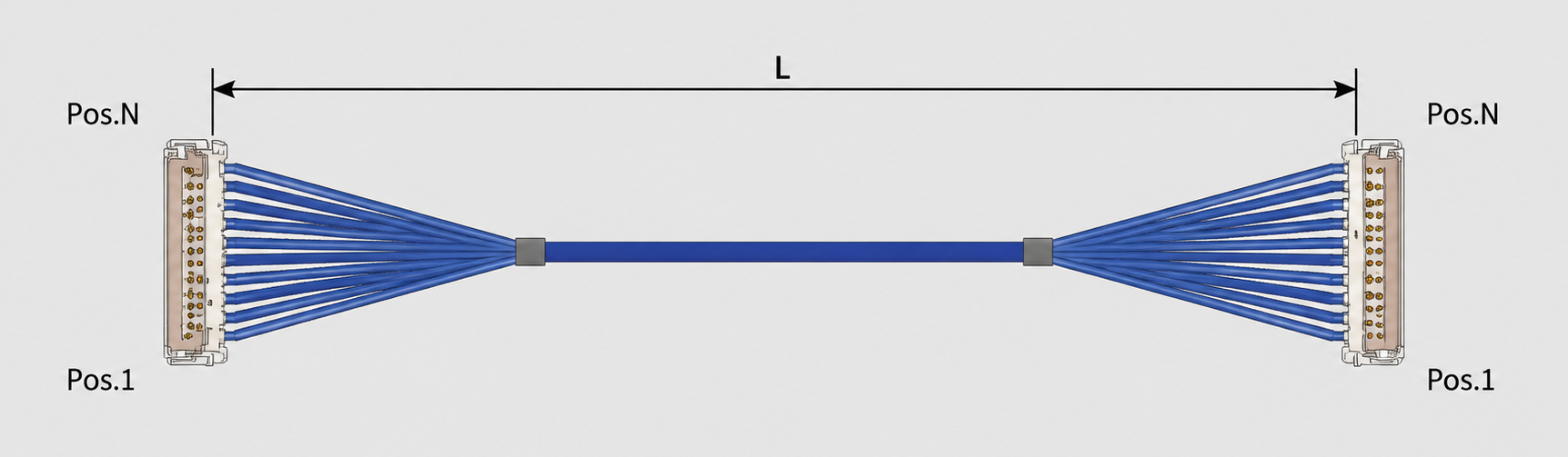

I-PEX 82697-100B-01-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

40P高速极细同轴线束：面向高密度设备内部连接

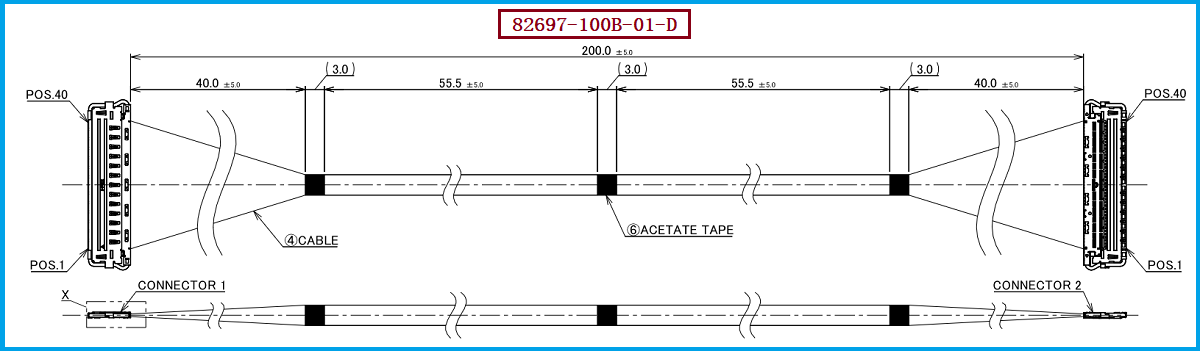

在笔记本电脑、显示模组、工业设备及高速电子设备中，随着高速信号速率不断提升，线束不仅要满足“小型化”，还需要兼顾信号完整性、EMI/EMC控制以及长期连接可靠性。I-PEX CABLINE®-VS II系列正是面向这类需求推出的0.5mm Pitch水平对插式极细同轴连接方案。本次介绍的 I-PEX 82697-100B-01-D 属于该系列40Pin Micro-Coaxial Harness，采用40AWG极细同轴线、200mm线长、1-1结构，适用于高密度、高速数据传输场景。其配套线材端连接器型号为 20847-040T-01，该连接器可适配 AWG #40 线材。对于工程师而言，这类方案能够在有限的设备内部空间中实现多通道高速信号连接；对于采购人员而言，明确料号、Pin数、线长、线材规格及端接连接器，是进行兼容选型和替代供应商评估的重要基础。

-------------------------------------------------------------------------------------------------

极细同轴线的结构与性能优势：为什么40AWG仍能满足高速传输需求？
极细同轴线并不是简单地把普通同轴线“做细”，其核心优势来自特殊的同轴结构：中心导体负责信号传输，外围由绝缘介质进行隔离，再通过屏蔽层对外部电磁干扰进行抑制，并配合外护层形成完整的高速信号传输通道。对于40AWG这类极细规格而言，其突出优势在于线径更小、占用空间更低、布线灵活度更高，可以更好地适应0.5mm Pitch、高Pin数、小型化设备内部空间。与此同时，同轴结构能够让信号传输路径具备更好的电磁隔离条件，有利于控制串扰、反射及EMI问题。CABLINE®-VS II还采用ZenShield®全屏蔽结构及机械锁扣设计，在高速传输和高密度装配环境下进一步兼顾屏蔽性能与连接可靠性。需要注意的是，高速性能最终取决于线材、连接器、长度、阻抗、Pin Assignment及系统PCB设计等综合因素，因此工程项目中不能只看“40AWG”或连接器型号，而应进行完整的SI/PI验证。

-------------------------------------------------------------------------------------------------

工程师与采购人员选型重点：如何做好兼容与替代？
对于需要导入 I-PEX 82697-100B-01-D 的项目，建议工程师首先核对40Pin、200mm、1-1结构、40AWG Micro-Coaxial Cable以及连接器端接形式，再结合设备空间确认连接器的配合尺寸、插拔方向和锁扣结构；如果项目涉及PCIe、USB4、DisplayPort等高速信号，还应进一步关注阻抗、插入损耗、回波损耗、串扰以及实际系统眼图等指标。采购人员则建议从“机械兼容+电气兼容+制造一致性+交付能力”四个维度评估替代供应商，而不是单纯以外观或价格判断是否能够替代。特别需要指出的是，20847-040T-01 是该款线材端使用的连接器型号，其适配线材规格为 AWG #40，因此在进行替代开发时，应重点确保连接器、40AWG极细同轴线、端接工艺及线束成型之间相互匹配。基于上述规格要求，我们公司可提供：I-PEX 82697-100B-01-D兼容替代线束方案，可围绕40P、40AWG、200mm及1-1结构等关键条件进行极细同轴线束的生产制造与兼容开发，为工程师提供样品验证、规格匹配及量产导入方面的线束解决方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户正在寻找 I-PEX 82697-100B-01-D 的兼容或替代产品，建议不要只按照“CABLINE®-VS II 40P”进行简单匹配，而应将产品料号、40Pin、40AWG、200mm、1-1结构、20847-040T-01线材端连接器以及极细同轴线的电气性能作为整体进行确认。尤其是在高速信号应用中，替代线束除了需要满足连接器的机械尺寸和端接可靠性，还需要根据实际应用对阻抗、信号损耗、串扰及高速传输性能进行验证；如果客户的实际设计对线长、线序、出线方向、屏蔽方式或连接器结构存在特殊要求，也可以根据项目需求进行定制化开发。因此，对于工程师而言，建议先以原厂82697-100B-01-D样品或图纸作为基准进行结构、电气和可靠性验证；对于采购人员而言，则建议在确认关键规格一致的基础上，再进一步比较供应商的打样能力、量产一致性、交期及成本。我们专注于极细同轴线束生产制造及兼容替代方案开发，可针对I-PEX CABLINE®-VS II系列产品提供相应的极细同轴线束替代制造服务。

-------------------------------------------------------------------------------------------------

I-PEX 82697-100B-01-D 是一款面向高密度、高速信号连接场景的40P极细同轴线束，其核心配置包括40AWG极细同轴线、200mm长度、1-1结构以及20847-040T-01线材端连接器。极细同轴线凭借小线径、高布线灵活性及同轴屏蔽结构，在高速、小型化电子设备内部连接中具有明显优势。对于工程师和采购人员而言，真正可靠的替代方案应建立在机械尺寸、电气性能、连接器端接、线材规格和生产一致性综合匹配的基础之上。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司可根据客户实际项目需求，提供 I-PEX 82697-100B-01-D兼容替代极细同轴线束方案，协助客户完成从样品验证到批量生产的产品导入。
