I-PEX 82696-100B-01-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

CABLINE®-VS II系列：面向高速、高密度设备的极细同轴线束方案

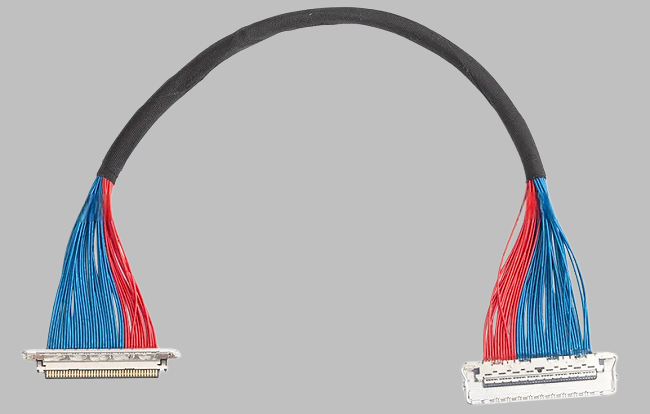

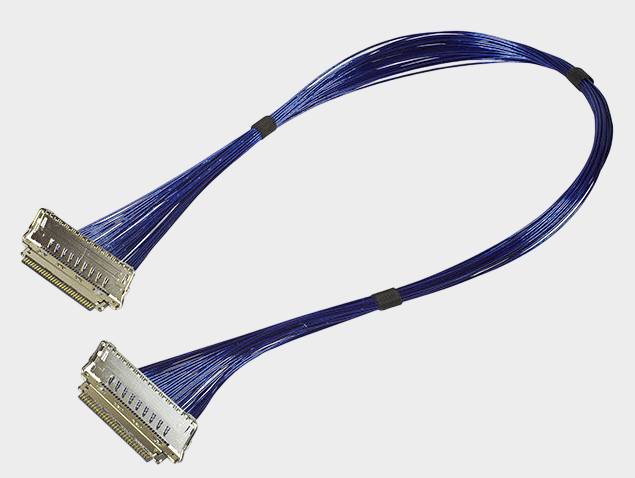

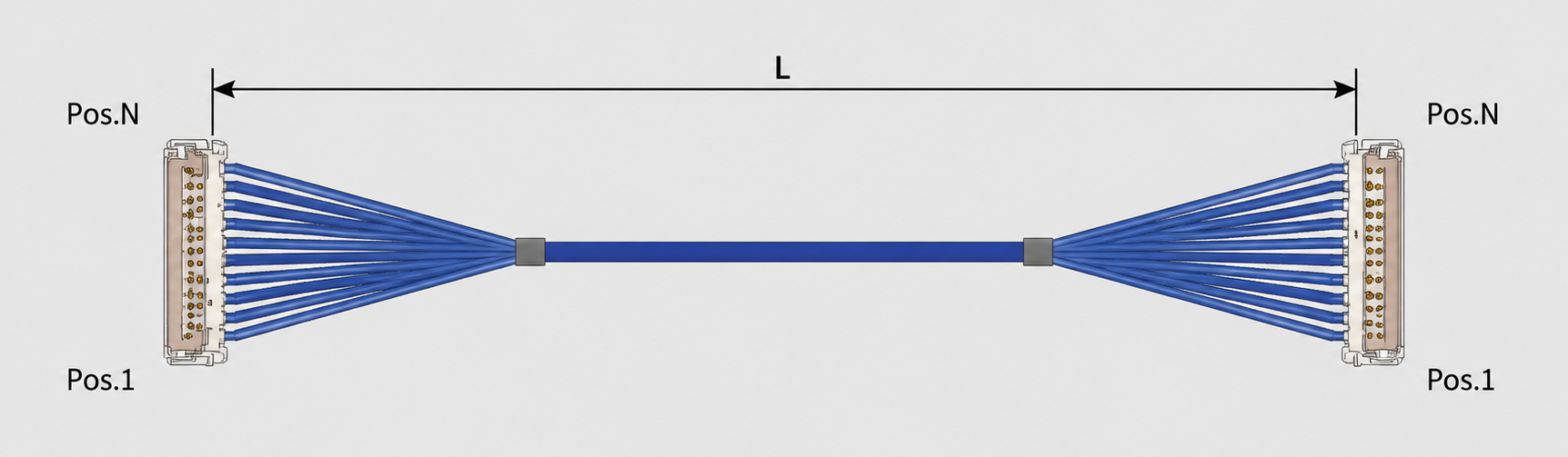

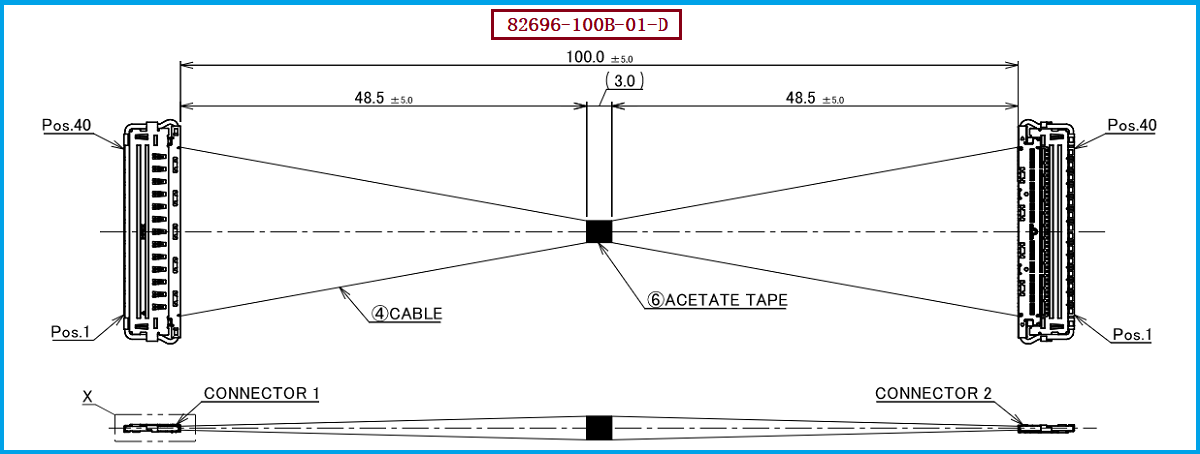

随着笔记本电脑、高性能计算设备、显示模组及其他小型化电子设备不断向高速化、轻薄化发展，设备内部连接对线束的空间占用、信号传输和EMI控制提出了更高要求。I-PEX 82696-100B-01-D属于 CABLINE®-VS II系列极细同轴线束，采用40PIN高速连接结构，线材端使用 I-PEX 20847-040T-01连接器，连接器为40PIN、0.5 mm间距（Pitch）规格。根据对应产品资料，该线束采用Micro-Coaxial Cable极细同轴线，规格为AWG #40、50Ω，长度为100 ± 5 mm，两端采用1-1连接方式，即对应Pin位直通。对于工程师而言，这种结构的价值在于能够在有限的设备内部空间中，将40路信号集中布置，同时兼顾高速信号传输所需要的阻抗控制与屏蔽设计；对于采购人员而言，则意味着可以围绕明确的Pin数、Pitch、线材规格、长度以及连接器型号建立更加清晰的国产替代和供应商筛选标准。

-------------------------------------------------------------------------------------------------

极细同轴线束的工作原理揭秘：从“传输信号”到“控制信号质量”
理解极细同轴线束的工作原理，关键在于理解它为什么能够用于高速信号传输。极细同轴线通常由中心导体、绝缘介质以及外围屏蔽结构构成，高速电信号沿中心导体传输，而外围屏蔽结构能够形成相对独立的信号传输环境。对于 I-PEX 82696-100B-01-D而言，产品资料明确采用AWG #40、50Ω Micro-Coaxial Cable，因此其设计不仅关注导线是否导通，更关注高速信号在整个传输路径中的电气特性。当信号从PCB进入连接器，再经过极细同轴线传输至另一端连接器时，线缆阻抗、连接器结构、端子排列以及屏蔽路径都会影响信号完整性。CABLINE®-VS II系列采用0.5 mm超细Pitch、水平插拔以及ZenShield®全屏蔽结构，目的就是在小型化连接器中兼顾高密度布线与EMI控制。简单来说，极细同轴线束并不是“把普通导线做得更细”，而是通过精细的同轴结构、阻抗设计和屏蔽方式，让高速信号能够在非常有限的空间内保持更加稳定、可控的传输路径，这也是其适用于高速电子设备内部连接的重要原因。

-------------------------------------------------------------------------------------------------

工程师选型重点：40PIN、0.5 mm Pitch与20847-040T-01需要同步匹配
对于 CABLINE®-VS II系列 82696-100B-01-D 的工程选型，不能只看“40PIN”这一项参数，而应将连接器、线材和线束结构作为一个完整系统进行确认。本型号线材端使用的连接器型号为 I-PEX 20847-040T-01，连接器为40PIN、0.5 mm间距，对应40路极细同轴信号通道；线材采用AWG #40、50Ω Micro-Coaxial Cable，长度为100 ± 5 mm，两端采用1-1结构。因此，在进行PCB端连接器匹配、替代料导入或新项目设计时，应重点核对40PIN数量、0.5 mm Pitch、连接器外形尺寸、配合结构、Pin位对应关系、线材阻抗、线束长度及屏蔽结构等关键因素。尤其对于高速信号应用，即使Pin数和外观尺寸完全一致，如果线材阻抗、连接器结构或屏蔽路径存在差异，也可能导致实际信号完整性表现不同。因此，工程师在导入替代方案时，应结合导通、绝缘、耐压、阻抗及高速信号完整性等项目进行验证，而不能仅通过外观或机械尺寸判断是否可以直接替换。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从原厂料号到国产替代
对于需要进行国产化替代、第二供应商导入、成本优化或交期改善的客户，可以将 I-PEX 82696-100B-01-D 作为参考型号，并围绕其核心规格建立替代方案。第一层需要确认的是CABLINE®-VS II系列兼容关系，第二层需要确认40PIN、0.5 mm Pitch，第三层需要确认I-PEX 20847-040T-01等线材端连接器的匹配关系，第四层则需要确认AWG #40、50Ω、100 ± 5 mm、1-1结构等线束参数。对于采购人员来说，建议供应商报价时不仅提供单价，还应同时提供连接器型号、线材规格、Pin数、Pitch、长度以及样品验证资料，便于进行技术与商务综合评估。我们公司专注于极细同轴线束生产制造，可提供：I-PEX 82696-100B-01-D兼容替代线束方案，可根据客户提供的样品、图纸、连接器要求及实际设备需求进行极细同轴线束的定制制造。对于需要替代原厂线束的项目，我们建议先进行样品匹配和性能验证，再进入批量导入，以确保机械尺寸、电气性能、信号传输和装配可靠性满足实际应用要求。

-------------------------------------------------------------------------------------------------

CABLINE®-VS II系列极细同轴线束的核心价值
I-PEX 82696-100B-01-D是一款具有明确高速、高密度连接定位的极细同轴线束产品，其核心配置包括CABLINE®-VS II系列、40PIN、0.5 mm Pitch、I-PEX 20847-040T-01连接器、AWG #40、50Ω Micro-Coaxial Cable、100 ± 5 mm长度以及1-1直通结构。它的工作原理本质上是利用极细同轴线的受控阻抗和屏蔽结构传输高速信号，再通过CABLINE®-VS II连接器的精密端子、超细间距及全屏蔽结构完成设备内部高速互连。对于工程师而言，重点是确保连接器、线材、阻抗、Pin位和机械结构完整匹配；对于采购人员而言，重点则是寻找具备稳定制造能力、能够提供可靠兼容替代方案的极细同轴线束供应商。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。我们公司可提供I-PEX 82696-100B-01-D兼容替代极细同轴线束方案，致力于为高速显示、高性能计算及其他高密度电子设备提供专业的极细同轴线束制造与定制服务。
