I-PEX 82661-100B-02-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

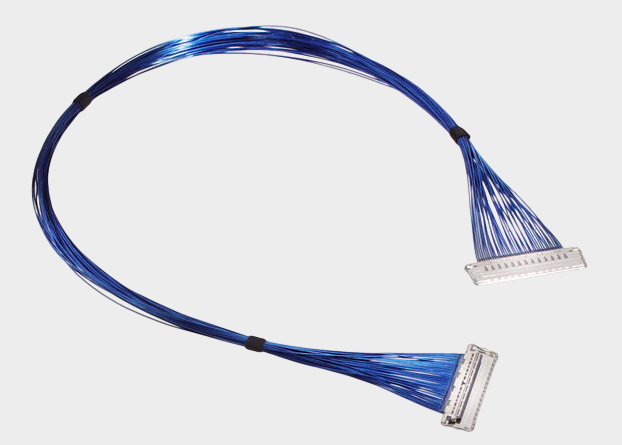

I-PEX 82661-100B-02-D：面向高密度高速连接的40Pin极细同轴线束
在笔记本电脑、高分辨率显示设备、工业设备及高性能电子设备持续向轻薄化、小型化发展的背景下，设备内部高速信号连接对线束的尺寸、密度、信号完整性及可靠性提出了更高要求。I-PEX 82661-100B-02-D 是 CABLINE®-VS II系列的一款40Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable（极细同轴线），标准线长为 300mm，其线位定义为 1-N；与线材端配套使用的连接器型号为 20847-040T-01。从工程应用角度看，这款产品的重点并不只是“40Pin+300mm”，而是通过极细同轴线、0.5mm级高密度连接结构及屏蔽设计，在有限设备空间内实现高速信号连接。对于采购人员来说，进行替代选型时也不能只核对外观尺寸，而应同时确认 产品料号、Pin数量、线长、线径、连接器型号及1-N线位定义。针对这一类应用，我们公司可提供：I-PEX 82661-100B-02-D兼容替代线束方案，为客户提供对应的极细同轴线束制造与定制服务。

-------------------------------------------------------------------------------------------------

极细同轴线束的工作原理揭秘：让高速信号拥有独立、受控的传输通道
极细同轴线束的核心工作原理，是利用同轴结构让高速电信号沿中心导体传输，并通过外围绝缘介质和屏蔽结构对信号传输环境进行控制。与普通多芯线相比，极细同轴线并不是简单地将多根细导线排列在一起，而是让每根信号通道拥有相对独立的电磁传输环境，从而有利于控制特性阻抗、降低相邻通道之间的串扰，并减少外部电磁干扰对高速信号造成的影响。当高速信号经过线材并进入连接器时，线材端接结构、屏蔽连续性以及连接器内部的信号排列同样会影响最终的信号完整性。因此，I-PEX 82661-100B-02-D所采用的40AWG极细同轴线，需要与40Pin连接器端接结构形成完整的高速信号链路。CABLINE®-VS II系列本身采用0.5mm接触间距、水平插拔结构、ZenShield®全屏蔽设计及机械锁扣结构，产品资料中的高速测试参考条件还包含40Pin、AWG40、45Ω极细同轴线及GSSGSSG Pin排列，并给出了PCIe Gen5 32 GT/s/lane等高速传输参考性能。 对工程师而言，这意味着极细同轴线束设计需要同时关注线材、端接、阻抗、屏蔽和连接器，而不是单独评价某一个零部件。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不能只看“40Pin+300mm”

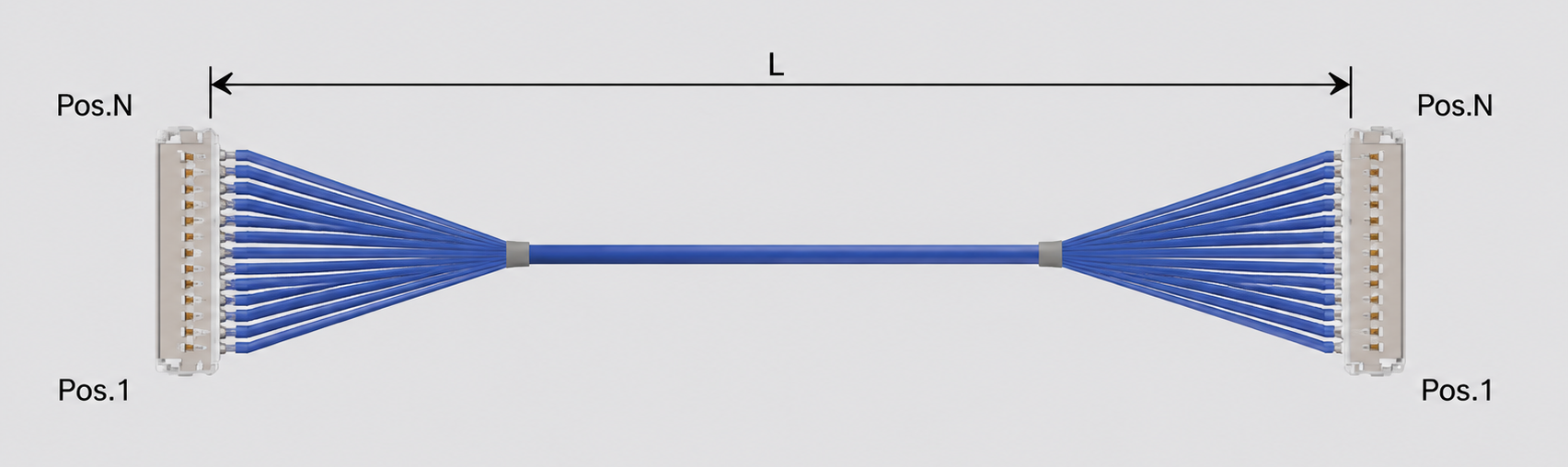

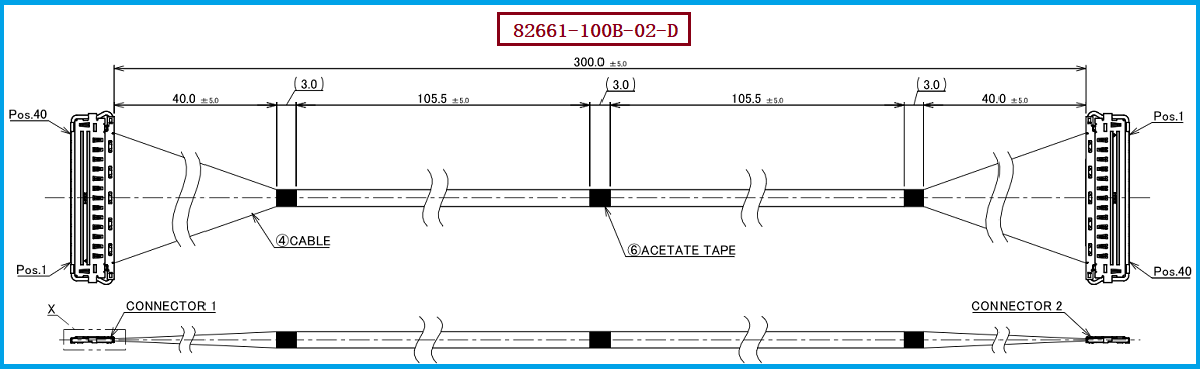

如果需要采购或开发 I-PEX 82661-100B-02-D的兼容替代产品，建议工程师首先确认原线束的完整技术条件：40Pin、40AWG、300mm、1-N线位定义以及配套线材端连接器 20847-040T-01。其中，“1-N”属于该型号非常重要的线位/连接结构信息，不能在替代过程中忽略。I-PEX CABLINE®-VS II系列资料显示，其40Pin极细同轴线束样品中包含 82661-100B-02-D，对应配置明确为40Pin、Micro-Coaxial、40AWG、300mm、1-N；同系列还存在不同Pin数、不同长度以及1-1结构的其他型号，因此采购时不能仅凭“CABLINE®-VS II”系列名称进行替代。 对于兼容替代项目，更建议以原产品实物或工程图纸为依据，对连接器配合尺寸、线序、线长、线径、端接方式、屏蔽结构及实际安装空间进行逐项确认。我们公司可提供 I-PEX 82661-100B-02-D兼容替代线束方案，可针对客户设备实际需求进行极细同轴线束开发，并围绕40Pin、40AWG、300mm及1-N结构进行匹配设计。对于有批量采购、国产替代、供应链优化或定制开发需求的客户，可在确认具体技术条件后进一步进行样品验证。

-------------------------------------------------------------------------------------------------

从工程制造角度看：极细同轴线束的价值在于“小尺寸”背后的高精度

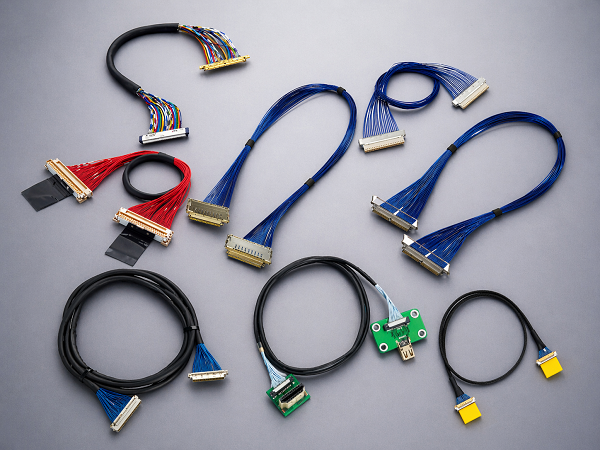

对于极细同轴线束制造商而言，真正的技术难点并不是简单完成导线连接，而是在非常有限的尺寸内实现稳定、精确且一致的高速信号传输。40AWG极细同轴线本身线径非常细，在剥线、排线、端接、屏蔽处理和成品装配过程中都需要较高的工艺控制能力；而40Pin高密度连接结构又进一步提高了线束制造对线序准确性、端接一致性和机械可靠性的要求。因此，针对 I-PEX 82661-100B-02-D这类产品进行兼容替代时，应将“线材+连接器+端接工艺+线位定义+整体尺寸”作为一个完整系统进行评估，而不是只寻找一个外观相似的连接器或线束。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品料号、样品、图纸或实际设备接口要求，开发相应的兼容替代产品。

-------------------------------------------------------------------------------------------------

I-PEX 82661-100B-02-D兼容替代极细同轴线束方案，适用于需要高密度、高速信号传输及紧凑内部布线的电子设备。总体而言，这款40Pin、40AWG、300mm、1-N极细同轴线束体现了高速电子设备内部连接向“小型化、高密度、高速化”发展的趋势；对于工程师和采购人员而言，准确识别产品料号 82661-100B-02-D、线材端连接器 20847-040T-01以及1-N线位定义，再结合实际尺寸和电气要求进行验证，是实现可靠选型和兼容替代的关键。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司可为客户提供相应的极细同轴线束兼容替代及定制制造服务。
