I-PEX 81458-100B-02-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

40Pin极细同轴线束：面向高速、小型化设备的连接方案

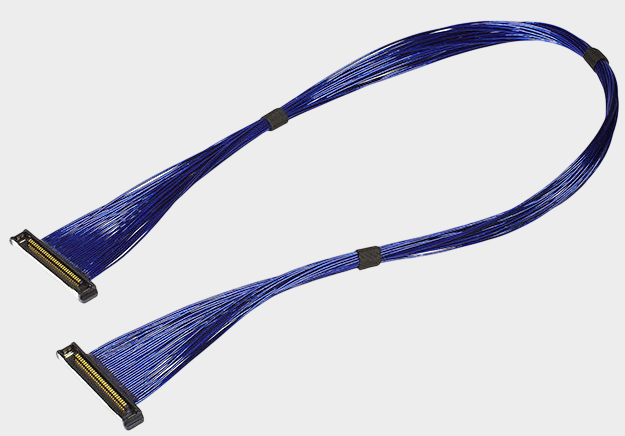

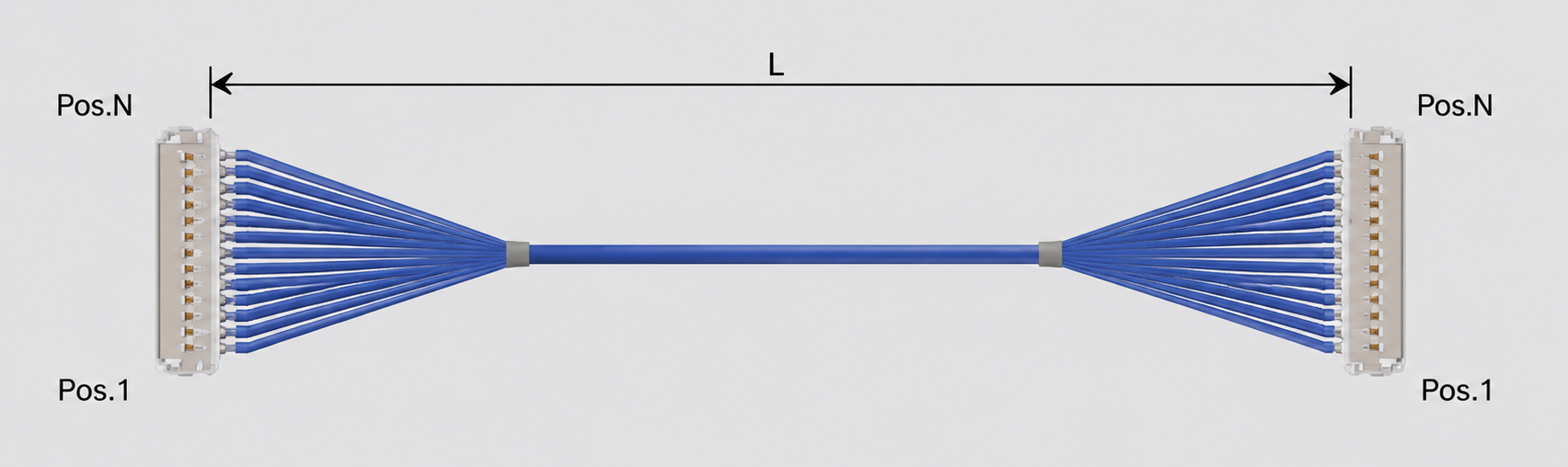

随着笔记本电脑、高分辨率显示模组、工业设备及高速电子设备不断向轻薄化、高速化方向发展，设备内部线束不仅需要满足有限空间内的布线要求，还必须兼顾高速信号传输、阻抗控制、电磁兼容以及连接可靠性。本文聚焦的 I-PEX 81458-100B-02-D 极细同轴线束，属于 CABLINE®-VS II 系列40Pin极细同轴线束产品，采用 **Micro-Coaxial Cable（极细同轴线）**方案，线材规格为 40AWG，线束长度为 200mm，属于 1-N结构。I-PEX提供的 CABLINE-VS II 样品评估型号资料中，对应40Pin、40AWG、200mm的型号即为 81458-100B-02-D。 对于工程师而言，这类线束的价值不仅在于“连接”，更在于在有限的结构空间内建立稳定、可控的高速信号传输通道；对于采购人员而言，则更关注原厂型号对应关系、连接器兼容性、线材规格、长度以及是否能够实现稳定的国产化或替代供应。因此，围绕 81458-100B-02-D 建立可替代的极细同轴线束供应方案，对于缩短采购周期、降低供应链风险及提高产品开发灵活性具有实际意义。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束能够抑制电磁干扰？
高速信号在极细线束中传输时，电磁干扰（EMI）是工程设计中不可忽视的问题。普通导线在传输高速信号时，信号导体容易受到周围电磁场影响，同时高速信号本身也可能向外产生电磁辐射。而极细同轴线束采用“中心导体＋绝缘层＋屏蔽层＋外部绝缘”的同轴结构，使信号导体与屏蔽层之间形成相对稳定的电磁传输环境：中心导体负责传输信号，外围屏蔽层则对外部干扰形成隔离，同时也能够降低高速信号向外辐射的可能性。对于高速差分信号而言，合理的线缆结构、阻抗控制、屏蔽处理以及连接器端的接地设计需要共同作用，才能获得稳定的信号完整性。CABLINE®-VS II 产品资料显示，其采用 ZenShield®全屏蔽结构及多点接地设计，并针对高速信号传输进行设计；资料中的40Pin高速测试条件采用 AWG40、45Ω、100mm、GSSGSSG排列，并给出了最高 32GT/s/lane NRZ 的参考传输能力。 因此，从工程设计角度看，极细同轴线束的EMI抑制并不是单纯依靠某一层屏蔽材料实现，而是由同轴线缆结构、屏蔽层连续性、阻抗一致性、端部处理以及连接器屏蔽/接地结构共同构成完整的高速信号传输与电磁兼容体系。

-------------------------------------------------------------------------------------------------

81458-100B-02-D对应连接器与替代制造方案
对于需要进行国产替代、第二供应商开发或批量采购的工程师和采购人员而言，不能只确认“Pin数量相同”，还需要重点核对连接器接口、线材规格、线束长度、端部结构以及装配后的整体尺寸。针对本文型号，目标产品为 I-PEX 81458-100B-02-D，采用 40Pin、40AWG Micro-Coaxial Cable、200mm、1-N结构；其线材端配套使用的连接器型号按照本项目提供的信息为 20847-040T-01，对应 CABLINE-VS II Plug Housing 40Pin，I-PEX资料中列出的料号为 20847-040T-01。 在实际替代开发过程中，建议工程师从“连接器匹配＋线材规格＋阻抗＋Pin位排列＋长度＋端部加工＋屏蔽接地＋电气性能”几个维度进行验证，而采购人员则可以将原厂料号作为项目识别基准，再结合实际设备结构和性能要求确认替代品。我们公司可提供：I-PEX 81458-100B-02-D兼容替代线束方案，可根据客户实际设备结构、线长、Pin位排列及应用要求进行极细同轴线束制造，为需要原厂替代、国产化采购、第二供应商导入以及定制化开发的客户提供线束解决方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在选择 81458-100B-02-D 的兼容替代线束时，工程师首先应确认设备端连接器接口及机械空间是否与目标方案匹配，再进一步确认40Pin配置、0.5mm Pitch连接器体系、40AWG极细同轴线材、200mm长度以及原有线束的端部排列方式。CABLINE®-VS II资料显示，该系列采用 0.5mm Contact Pitch、Horizontal Mating结构，并支持20Pin、30Pin及40Pin配置，同时支持AWG36、AWG38、AWG40、AWG42及AWG44等不同规格的Micro-Coaxial Cable。 因此，对于采购替代项目，不建议仅以“40Pin＋200mm”作为判断标准，而应建立完整的兼容性确认流程：首先确认连接器型号及接口结构，其次确认40AWG线材及阻抗要求，再确认线束长度、Pin位排列、屏蔽处理和端部尺寸，最后通过导通、绝缘、耐压、接触可靠性及高速信号完整性等项目进行验证。特别是在PCIe、USB4、DisplayPort、eDP等高速应用中，替代线束必须重点关注阻抗连续性和屏蔽结构，否则即使机械尺寸能够安装，也可能出现高速信号衰减、串扰、反射或EMI问题。CABLINE-VS II资料显示其Micro-Coaxial Cable可涉及45Ω/50Ω阻抗方案，因此具体替代项目仍应以客户原产品实际规格及测试要求作为最终依据。

-------------------------------------------------------------------------------------------------

从单纯“替代线束”走向高速信号连接解决方案

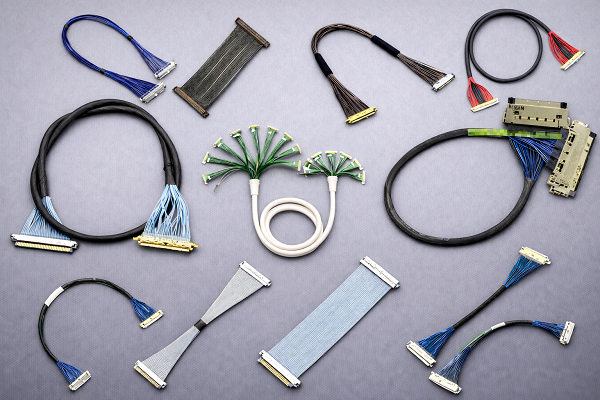

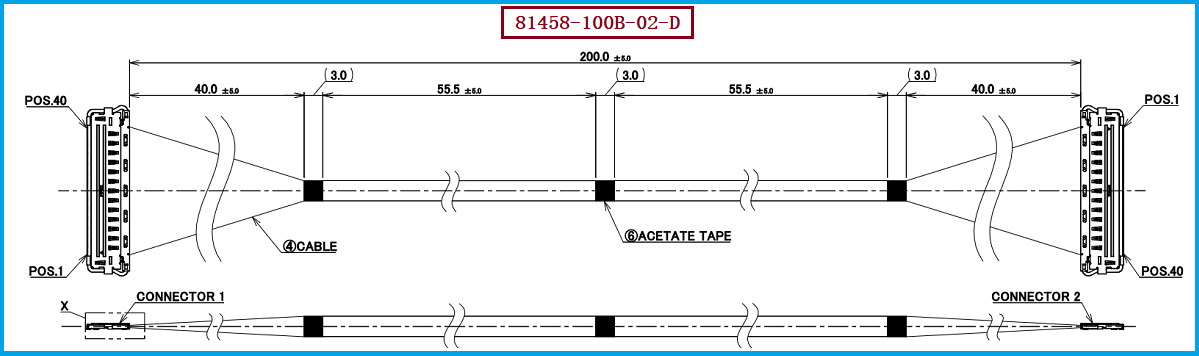

I-PEX 81458-100B-02-D 是一款具有明确型号对应关系的40Pin极细同轴线束，核心规格包括 40Pin、40AWG Micro-Coaxial Cable、200mm线长及1-N结构；配套连接器型号为 20847-040T-01。 对工程师来说，选择这类高速极细同轴线束需要同时考虑信号完整性、阻抗控制、EMI抑制、屏蔽连续性、连接可靠性和机械空间；对采购人员来说，则需要进一步考虑供应稳定性、交期、成本、国产替代以及第二供应商导入。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造与兼容替代方案开发，可围绕客户实际产品进行线材、长度、连接器、Pin位排列及线束结构匹配，提供 I-PEX 81458-100B-02-D兼容替代极细同轴线束方案，帮助客户在满足设备连接及高速信号传输需求的同时，获得更加灵活的供应链选择。
