I-PEX 82660-100B-02-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

极细同轴线束能不能替代FPC？关键不是“谁更薄”，而是谁更适合传输需求
在笔记本电脑、显示模组、摄像头、高速计算设备等产品内部，FPC与极细同轴线束都是常见的连接方案，但二者并不是简单的“谁替代谁”。极细同轴线束是否能替代FPC，核心要看应用场景、信号速率、阻抗控制、EMI/EMC要求、布线空间以及连接方式。FPC的优势在于整体扁平、线路集成度高，适合大量低速或中高速信号集中布线；而当设备对高速信号完整性、独立通道屏蔽、机械锁定以及高密度连接提出更高要求时，极细同轴线束往往更具优势。以 I-PEX 82660-100B-02-D 为例，这是一款CABLINE®-VS II 40Pin极细同轴线束，采用AWG#40 Micro-Coaxial Cable、100mm、1-N结构，配套线材端连接器型号为 20847-040T-01。相关连接器资料显示，20847-040T-01为CABLINE-VS II 40Pin Plug Housing，重量约79.488mg；同系列还提供20Pin、30Pin等规格。 对工程师而言，如果产品内部需要在有限空间内完成多路高速信号连接，极细同轴线束并不一定是FPC的“替代品”，更准确地说，它是针对特定高速、高密度场景的一种差异化连接方案。

-------------------------------------------------------------------------------------------------

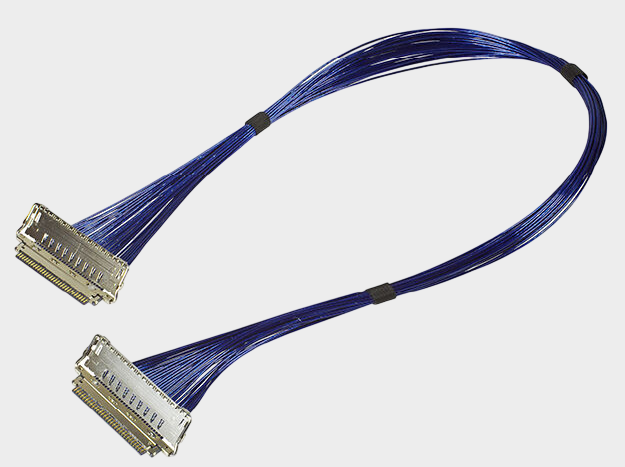

I-PEX 82660-100B-02-D：40Pin、AWG#40与小型化高速连接的组合

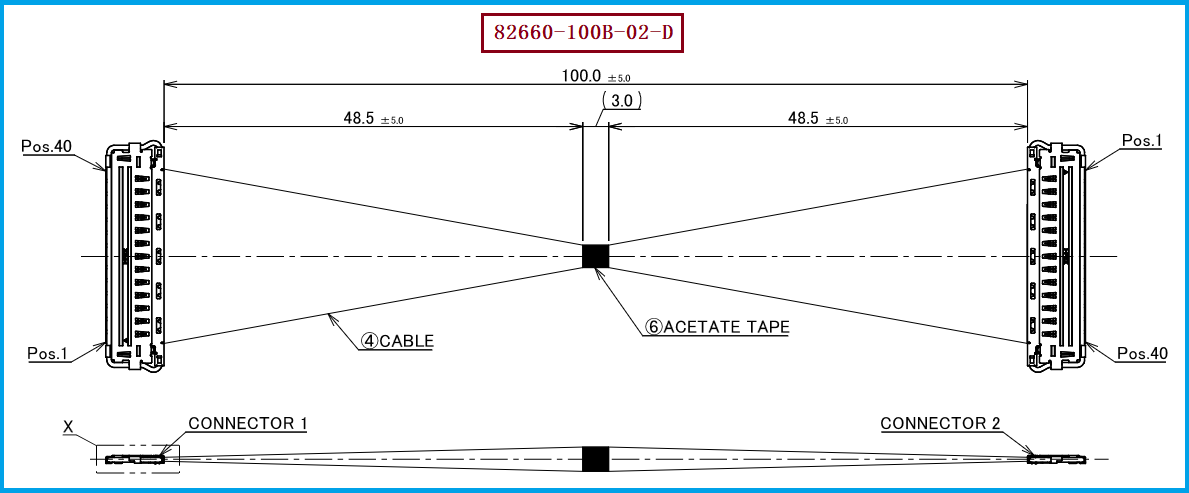

I-PEX 82660-100B-02-D的核心规格为40Pin、AWG#40 Micro-Coaxial Cable、100mm、1-N结构，其连接器端采用 20847-040T-01。从连接器产品资料来看，CABLINE-VS II 40Pin Plug Housing对应料号为20847-040T-01，同时40Pin配套的Plug Cable Assembly、Plug Shell A及Lock Bar Assembly分别对应20846-040T-01、3427-0401和20848-040T-01，40Pin Receptacle则对应20849-040E-01。 CABLINE-VS II采用0.5mm Pitch，并具备机械锁扣结构，产品系列面向高速、小型化电子设备，相关资料列出的应用包括LCD/eDP连接、高分辨率显示设备以及其他高速设备内部连接。 这意味着，对于原本采用FPC、但在高速信号传输、屏蔽、空间布局或连接可靠性方面遇到限制的产品，可以考虑将极细同轴线束作为重新设计方案；尤其是40Pin + AWG#40 + 100mm这种高密度组合，可以在较小的连接器区域内实现多通道信号传输。不过需要强调，不能因为连接器系列具备高速应用能力，就直接认为82660能够无条件替代任何FPC，实际项目仍需要结合阻抗、Pin Assignment、线缆长度、PCB走线以及系统SI测试进行验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从“FPC替代”转向“应用需求匹配”
对于工程师而言，如果考虑用 I-PEX 82660-100B-02-D替代某种FPC方案，建议首先确认原FPC承担的是高速信号、普通控制信号还是电源/混合信号，再判断是否真正需要极细同轴结构；如果主要目标是高速信号完整性和EMI控制，则应重点评估AWG#40线材、阻抗、长度、通道数量、连接器配合以及屏蔽结构，而不是只比较外形厚度。CABLINE-VS II系列资料显示，其连接器平台覆盖20/30/40Pin，并提供Micro-Coaxial Cable等不同线材方案；40Pin Plug Housing明确对应20847-040T-01。 对采购人员而言，如果原项目使用FPC后出现供应链、可靠性或高速性能方面的重新设计需求，可以将40Pin、AWG#40、100mm、1-N、20847-040T-01作为替代线束方案的基础技术条件，再通过样品进行尺寸、导通、绝缘、机械配合及高速信号验证。尤其需要注意，1-N结构与双端连接的1-1结构不能仅凭Pin数和长度判断为等效产品；I-PEX资料中40Pin Micro-Coaxial 40AWG 1-N结构本身就是独立的产品系列。 因此，我们公司可提供：I-PEX 82660-100B-02-D兼容替代线束方案，可围绕客户设备的连接器、AWG#40极细同轴线、长度、Pin数及实际装配需求进行兼容开发与制造，帮助客户在FPC与极细同轴线束之间做出更加合理的技术选择。

-------------------------------------------------------------------------------------------------

FPC不是一定要被替代，而是让更合适的连接方案进入更合适的设备
极细同轴线束是否能替代FPC？答案是：在满足机械、电气和高速信号要求的前提下，部分应用完全可以，而且某些高速、高密度场景中具有明显的方案价值；但它并不是对FPC的全面替代。对于 I-PEX 82660-100B-02-D而言，其40Pin、AWG#40、100mm、1-N以及20847-040T-01连接器构成了明确的产品规格组合。

-------------------------------------------------------------------------------------------------

 工程师需要关注的是信号完整性、空间和可靠性，采购人员则需要同时考虑兼容性、供应稳定性、交付周期与成本。真正合理的产品替代，不是简单地把FPC换成极细同轴线束，而是根据设备需求重新评估连接架构。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可提供I-PEX 82660-100B-02-D兼容替代线束方案，帮助客户实现从原厂线束到兼容替代方案的稳定导入。
