I-PEX 82695-100B-01-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

30P/300mm高速极细同轴线束：从工程设计与采购选型看82695-100B-01-D

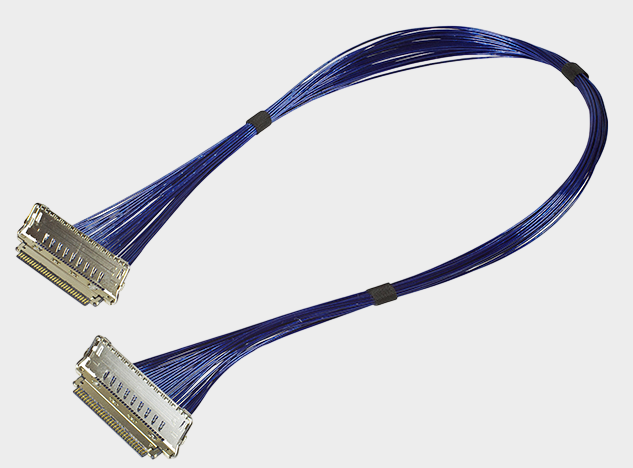

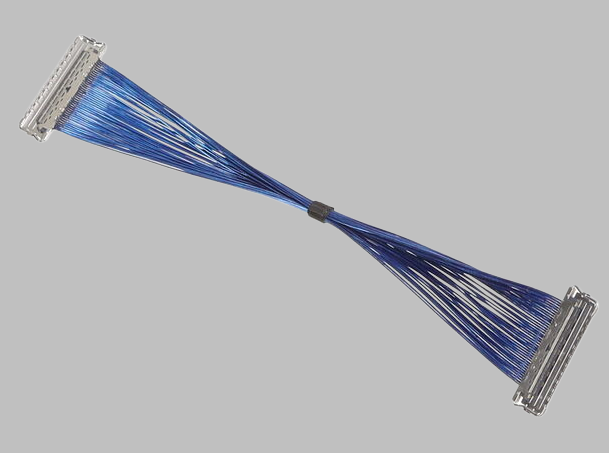

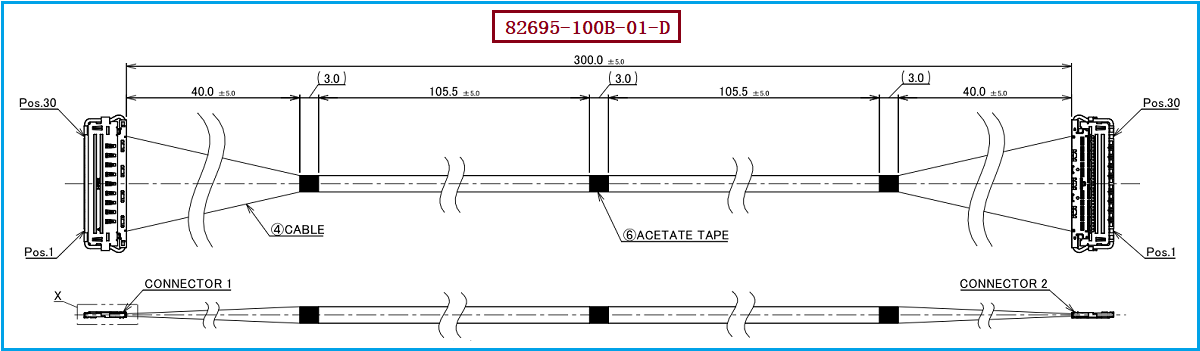

在笔记本电脑、显示模组、服务器及高性能电子设备内部，高速信号传输与结构空间之间的矛盾越来越突出。I-PEX CABLINE®-VS II系列采用0.5mm Pitch水平对插结构，并支持Micro-Coaxial Cable、Twinaxial Cable及Discrete Wire等线材方案；从上传资料来看，该系列具有ZenShield®全屏蔽结构、机械锁扣以及高速信号传输等特点，适合空间受限、高密度、高速信号连接场景。 对于工程师而言，本文重点关注的 I-PEX 82695-100B-01-D是一款30Pin、1-1结构的极细同轴线束，PDF图纸对应300mm线束方案，线材采用40AWG、50Ω Micro-Coaxial Cable，两端线材端连接器采用I-PEX 20847-030T-01。从采购角度看，这类产品真正需要确认的不只是“30Pin连接器能不能插”，还需要同时核对Pitch、Pin数、线材AWG、阻抗、线束长度、两端Pin Mapping、屏蔽结构以及装配尺寸等参数。因此，我们公司针对该类产品可提供从极细同轴线材加工、端接、组装到成品检测的完整制造方案，我们公司可提供：I-PEX 82695-100B-01-D兼容替代线束方案，帮助客户在原有设计基础上寻找稳定、匹配的极细同轴线束供应方案。

-------------------------------------------------------------------------------------------------

不同Pitch的极细同轴线应用场景怎么选？工程师需要关注的不只是“越小越好”
在极细同轴连接器选型中，Pitch通常可以理解为相邻端子中心之间的间距。Pitch越小，单位空间能够布置的信号通道通常越多，更适合轻薄化、高密度PCB以及紧凑型模组；Pitch相对较大时，则通常能够为连接器制造、线材端接、装配操作以及结构强度留出更多空间。因此，工程师不能简单认为“Pitch越小性能越好”，而应结合设备尺寸、Pin数量、信号速率、线材规格、连接器可制造性以及后期维修装配要求综合判断。对于笔记本电脑、高分辨率显示模组、摄像头及其他内部空间紧凑的高速设备，0.5mm Pitch这类高密度方案更具有应用价值；如果设备对连接器尺寸没有极端限制，则应结合实际Pin数和机械空间选择更合适的Pitch。I-PEX CABLINE®-VS II本身采用0.5mm Pitch，官方资料显示其支持20Pin、30Pin、40Pin等配置，并可匹配AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable。 对采购人员而言，选型时尤其要避免只根据“0.5mm Pitch+30Pin”进行简单替换，因为不同系列即使Pitch相同，也可能存在连接器高度、锁扣结构、屏蔽方式、端接工艺及Pin定义不同等问题；对于本款产品，应以CABLINE®-VS II、30P、20847-030T-01、40AWG、300mm、1-1结构作为整体匹配条件。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从连接器、线材到成品线束整体匹配
对于需要替代I-PEX 82695-100B-01-D的工程项目，建议工程师和采购人员采用“连接器+线材+结构+电气性能+成品尺寸”整体核对方式。首先，线材端使用的连接器型号需要确认20847-030T-01，该型号属于CABLINE®-VS II Plug Housing系列30Pin产品；上传资料显示，CABLINE®-VS II推荐型号中20Pin、30Pin、40Pin分别对应不同的Plug Housing，其中30Pin型号为20847-030T-01。 其次，线材需要匹配40AWG Micro-Coaxial Cable，不能仅用普通散线进行替换；同时还要结合原产品的50Ω极细同轴线方案、300mm长度以及1-1直通结构进行确认。再次，对于不同Pitch产品的替代，也不能只看外观尺寸，应验证实际连接器配合、端子位置、线束弯折空间及高速信号完整性。对于企业采购而言，如果直接采购原厂料号受到交期、成本、供应渠道等因素影响，可以优先寻找具备极细同轴线束自主制造能力的供应商进行兼容开发，通过样品打样、尺寸确认、电气测试、连接器配合验证以及可靠性验证逐步完成替代。我们公司专注于极细同轴线束生产制造，可根据客户实际设备结构及连接需求提供I-PEX 82695-100B-01-D兼容替代、定制长度及批量生产方案，重点匹配20847-030T-01连接器及40AWG极细同轴线材，为工程开发、样品验证和批量采购提供线束解决方案。

-------------------------------------------------------------------------------------------------

高密度高速连接的核心，是正确匹配Pitch与完整线束方案

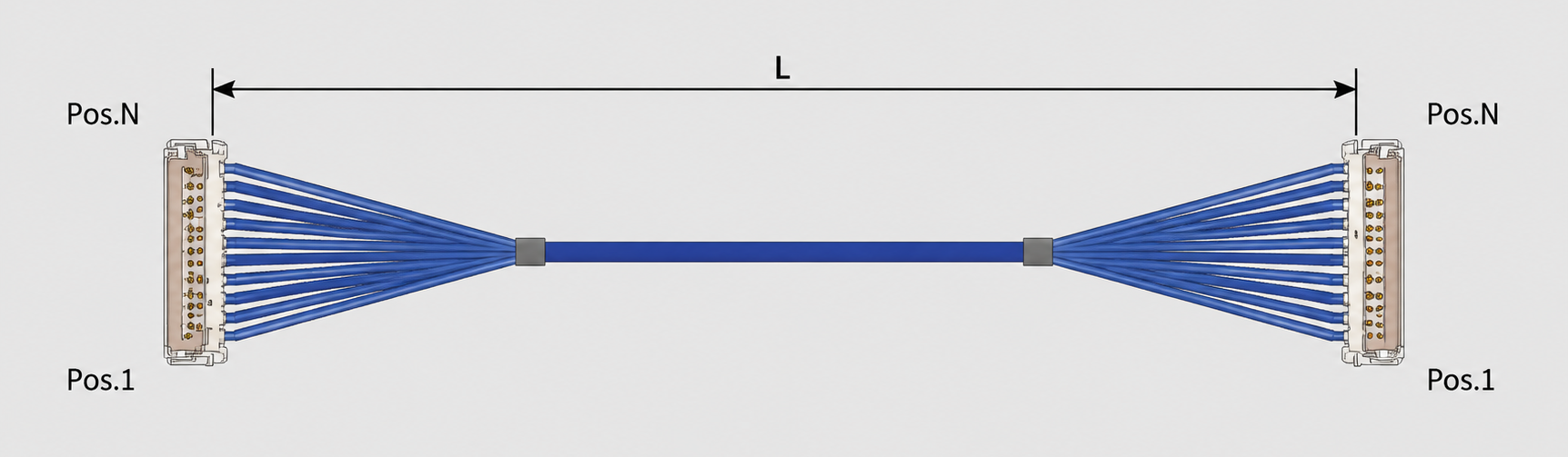

I-PEX 82695-100B-01-D的产品价值并不只是30Pin和0.5mm Pitch，而是由CABLINE®-VS II连接器体系、20847-030T-01线材端连接器、40AWG Micro-Coaxial Cable、300mm线束结构以及1-1信号连接方式共同构成的完整高速极细同轴线束方案。对于工程师来说，选择不同Pitch时应围绕空间密度、Pin数量、信号传输要求、装配条件和可靠性进行综合判断；

-------------------------------------------------------------------------------------------------

对于采购人员来说，则应从连接器型号、AWG规格、长度、Pin Mapping、阻抗及成品一致性等维度确认兼容性，而不是单纯按照品牌或外观采购。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。我们公司可提供I-PEX 82695-100B-01-D兼容替代线束方案，并可围绕客户实际产品进行极细同轴线束的打样、定制与批量制造，为高速、小型化电子设备提供更灵活的线束供应选择。
