I-PEX 82867-100B-02-D CABLINE®-CA II 0.4mm连接器极细同轴线束替代品

100mm极细同轴线束，面向高速与高密度连接需求

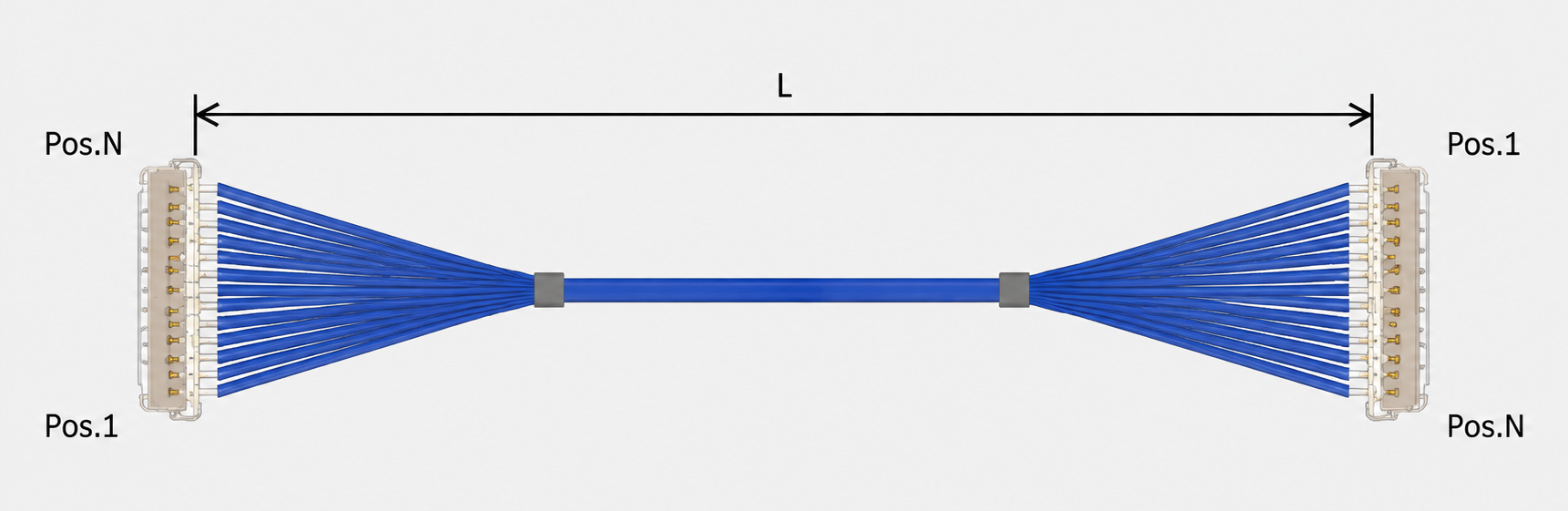

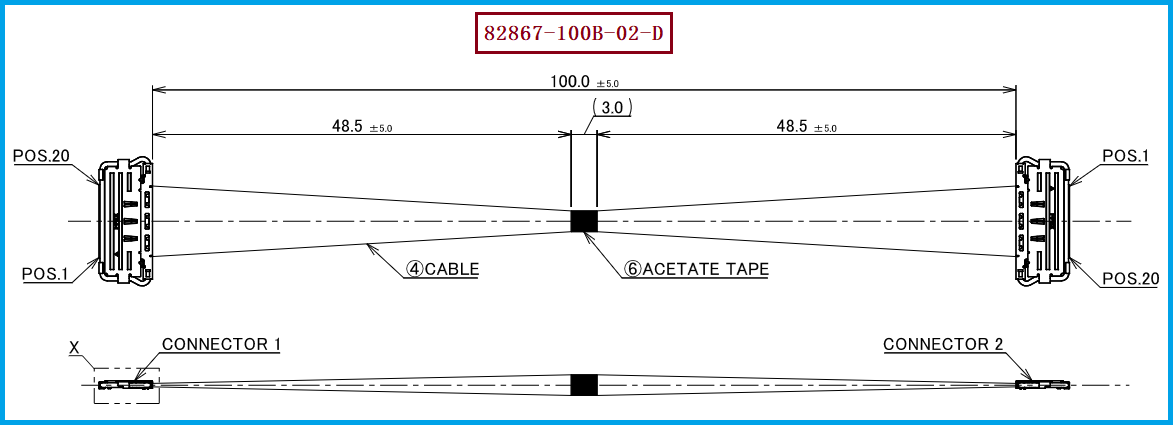

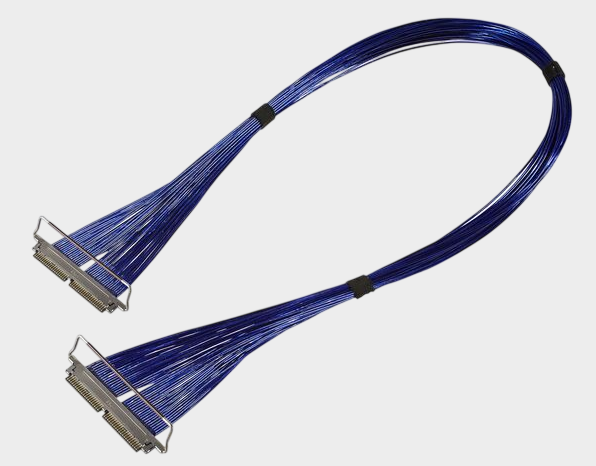

在笔记本电脑、平板电脑、高速显示设备及小型化电子产品中，随着设备内部空间不断压缩，工程师不仅需要线束“足够细”，还要同时满足高速信号传输、EMI/EMC控制、连接可靠性以及装配空间等要求。I-PEX CABLINE®-CA II系列正是面向这类高速、小型化应用的极细同轴连接方案，采用0.4mm接触间距、水平插拔结构、ZenShield®全屏蔽及机械锁扣设计，并支持Micro-Coaxial等多种线缆方案。本文重点介绍的I-PEX 82867-100B-02-D，属于20Pin、40AWG Micro-Coaxial、100mm长度、1-N结构的极细同轴线束，其线材端配套连接器型号为20680-020T-01。对于工程师而言，这款100MM规格的线束可以作为紧凑型高速内部信号连接的参考方案；对于采购人员而言，则可以围绕具体Pin数、线径、长度、连接器结构及应用性能要求进行针对性选型。

-------------------------------------------------------------------------------------------------

极细同轴线束如何选型，才能避免性能浪费？
极细同轴线束并不是“规格越高越好”，而是应该根据实际应用需求进行匹配，否则容易出现性能过剩、成本增加甚至设计空间浪费的问题。选型时首先应确认设备需要传输的信号类型、速率及实际通道数量，再确定20Pin、30Pin、40Pin或50Pin等连接器规格；其次要结合设备内部布线距离确定线束长度，避免为了通用性选择过长线束而增加空间占用和不必要的材料成本。本产品I-PEX 82867-100B-02-D长度为100MM，采用40AWG Micro-Coaxial线材，其对应CABLINE®-CA II平台支持0.4mm Pitch、-40℃～+105℃工作温度及高速数据传输应用。对于采购人员来说，如果实际项目只需要20Pin、100MM左右的高速信号连接，就没有必要盲目选择更高Pin数或更长规格；对于工程师来说，则应进一步关注阻抗、信号完整性、屏蔽结构、连接器高度以及实际布线空间，让线束性能与整机系统需求真正匹配。

-------------------------------------------------------------------------------------------------

从工程与采购角度看，82867-100B-02-D应该关注哪些参数？
对于I-PEX 82867-100B-02-D的替代选型，不能只看“20Pin、100MM”这几个表面参数，还应关注线材端连接器及整体连接结构是否匹配。本方案使用的线材端连接器型号为20680-020T-01，属于CABLINE®-CA II 20Pin Plug Housing；同系列还具有对应的Plug Shell、Plug Lock Bar及PCB端Receptacle等配套部件，因此在实际导入替代方案时，需要核对连接器配合关系、安装方向、锁扣方式、线束出线形式以及PCB端接口要求。对于高速信号应用，还应关注Micro-Coaxial线材的电气性能及屏蔽结构，而不是仅依据外观尺寸进行替换。CABLINE®-CA II采用ZenShield®全屏蔽和多点接地设计，并通过机械锁扣提升连接可靠性，这些都是工程师进行兼容替代时值得重点核对的项目。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对需要替代I-PEX 82867-100B-02-D的项目，建议工程师与采购人员按照“连接器兼容性＋线材规格＋Pin数＋长度＋电气性能＋机械尺寸”的思路进行确认。若设备原设计采用CABLINE®-CA II 20Pin方案，并且实际需求为100MM左右的Micro-Coaxial高速线束，可优先以82867-100B-02-D、20Pin、40AWG、100MM、1-N结构作为对标基准；如果只是长度发生变化，则同系列资料中还存在200MM、300MM等不同长度的20Pin 1-N方案，因此可以根据设备内部走线距离进行选择。对于替代产品，不建议只追求“尺寸相同”，而应同时验证连接器配合、线材结构、阻抗及高速传输性能、屏蔽效果、导通可靠性以及实际装配后的信号表现。我们公司可提供：I-PEX 82867-100B-02-D兼容替代线束方案，可根据客户实际设备结构、线束长度、Pin数、线材规格及连接器配套要求进行极细同轴线束的定制与替代开发，为工程师提供兼容性验证支持，也为采购人员提供原厂方案之外的供应选择。

-------------------------------------------------------------------------------------------------

选对规格，比单纯追求更高性能更重要
对于高速、小型化电子设备而言，极细同轴线束的价值并不只是“线径更细”，而是在有限空间内同时实现高密度连接、高速信号传输、EMI/EMC控制及可靠装配。I-PEX 82867-100B-02-D以20Pin、40AWG、100MM及CABLINE®-CA II连接器体系为基础，是一个具有明确规格定义的极细同轴线束参考方案。实际项目选型时，工程师应根据传输速率、通道数量、布线长度、连接器结构和信号完整性要求确定合适规格；采购人员则应在满足技术要求的基础上进一步比较供应能力、交期、成本及替代可行性。通过精准选型，既可以避免性能浪费，也有助于降低整体连接方案成本。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕I-PEX 82867-100B-02-D进行兼容替代及定制化线束方案开发，为高速显示、消费电子及高密度电子设备提供极细同轴线束产品支。
