I-PEX 82291-100B-02-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

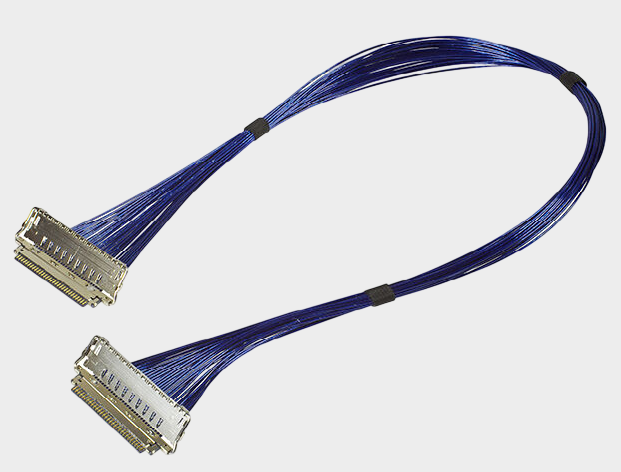

I-PEX 82291-100B-02-D：30Pin、300mm极细同轴线束方案

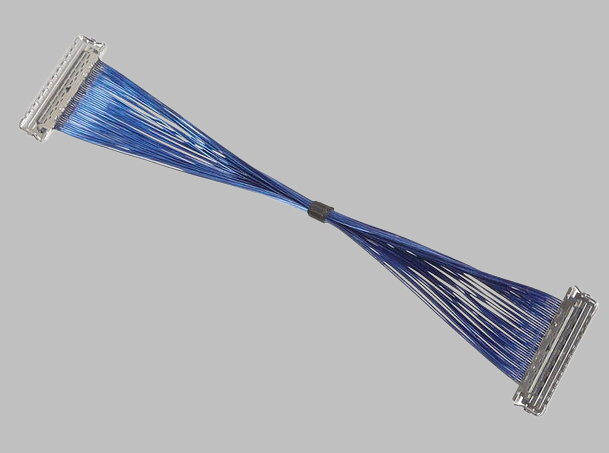

随着笔记本电脑、显示设备、工业控制设备及高性能电子产品不断向轻薄化、高速化和高集成度发展，设备内部线束不仅需要完成稳定的高速信号传输，还要在有限空间内实现高密度布线。I-PEX 82291-100B-02-D是一款CABLINE®-VS II系列30Pin极细同轴线束，采用0.5mm间距的连接方案，线束长度为300MM，适用于对内部空间、信号完整性以及连接可靠性有较高要求的应用。根据已读取的I-PEX CABLINE-VS II产品资料，该系列支持Micro-Coaxial Cable极细同轴线，并提供20Pin、30Pin、40Pin等配置；其中30Pin、40AWG、300mm、1-N结构的样品评估线束对应型号即为82291-100B-02-D。 此款线束连接器相关配套型号为20847-030T-01，属于CABLINE-VS II Plug Housing 30Pin插头塑胶主体，对工程师进行连接器匹配、结构设计及替代开发具有重要参考价值。

-------------------------------------------------------------------------------------------------

极细同轴线束与射频线束有什么区别？工程选型不能只看“同轴”
在工程实际应用中，极细同轴线束与射频线束都可能采用同轴结构，也都具备屏蔽、阻抗控制以及降低外部干扰的特点，因此容易被采购人员或非专业人员简单地理解为同一种产品，但二者的应用侧重点并不完全相同。极细同轴线束更强调“小型化+高密度+高速差分/高速数字信号传输+设备内部布线”，通常采用Micro-Coaxial Cable，并配合超细间距连接器，适合笔记本电脑、显示模组、摄像头模组以及高性能电子设备内部连接；而传统意义上的射频线束则更多针对射频、无线通信、天线、GNSS、Wi-Fi、5G等高频模拟信号传输，工程选型时通常重点关注50Ω或75Ω阻抗、驻波比、插入损耗、回波损耗、频率范围及屏蔽性能。因此，“都是同轴线”并不意味着两者可以直接替换。对于I-PEX 82291-100B-02-D这类极细同轴线束，工程师更应该重点核对Pin数、0.5mm Pitch、线材规格、阻抗、端接方式、连接器结构、Pin Assignment、线束长度、出线方向以及高速信号完整性；采购人员则需要避免仅按照“30Pin、300mm、同轴线”进行比价，而应确认连接器、线材及整体线束结构是否真正兼容。CABLINE-VS II资料显示其支持AWG36～AWG44 Micro-Coaxial Cable，并具备ZenShield®全屏蔽结构、机械锁扣以及高速数据传输应用能力，因此更适合空间紧凑且对高速信号连接可靠性有要求的设备内部连接场景。

-------------------------------------------------------------------------------------------------

工程师与采购人员如何进行选型，以及兼容与替代方案参考及建议

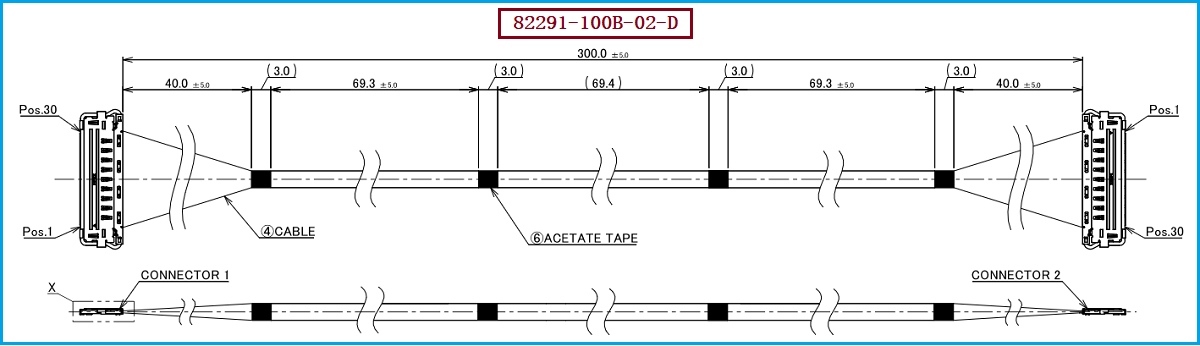

对于需要替代I-PEX 82291-100B-02-D的项目，建议工程师首先从机械、电气和线束结构三个维度进行确认。机械方面，需要重点确认CABLINE-VS II系列连接器是否匹配、30Pin数量是否一致、0.5mm接触间距以及插合高度、连接器宽度、锁扣结构是否满足设备空间及装配要求；电气方面，需要根据实际应用确认Micro-Coaxial Cable的线规、阻抗、信号速率、屏蔽方式及接地方案，不能简单以“同轴线”作为判断标准；线束方面则应确认300MM长度、两端连接器型号及具体端接结构，同时核对Pin定义和走线方式。已读取的型号资料中，CABLINE-VS II 30Pin、40AWG Micro-Coaxial Cable 1-N结构提供100mm、200mm和300mm多个长度版本，其中82291-100B-02-D对应300mm，因此在进行替代开发时，应避免将81457-100B-02-D等200mm产品直接作为同规格替代品。 我们公司专注于极细同轴线束的生产制造与兼容替代方案开发，可提供I-PEX 82291-100B-02-D兼容替代线束方案，可根据客户设备结构、连接器匹配、线束长度及应用要求进行针对性开发，为工程验证、样品测试及批量采购提供相应的极细同轴线束产品支持。对于采购人员而言，在询价时建议将“I-PEX 82291-100B-02-D、30Pin、300MM、连接器型号20847-030T-01”作为基础识别条件，再进一步确认线材规格及实际装配要求，这样更有利于减少型号混淆和替代选型风险。

-------------------------------------------------------------------------------------------------

从单一型号替换走向完整极细同轴线束解决方案

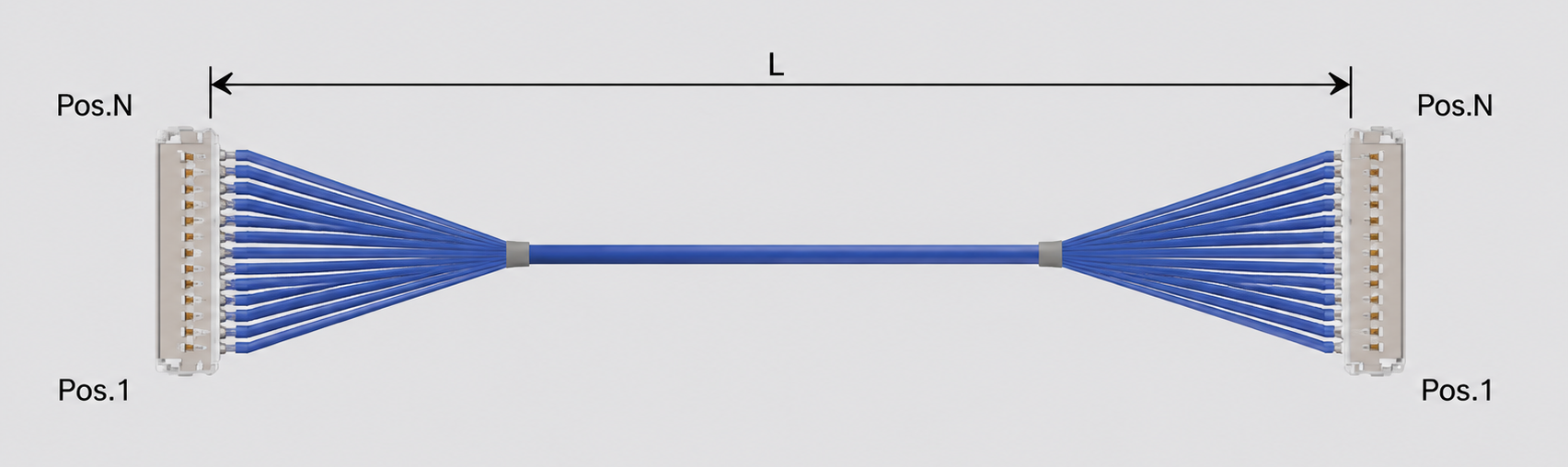

I-PEX 82291-100B-02-D并不是单纯的30Pin线材，而是围绕CABLINE-VS II连接系统、极细同轴线材及高速信号传输需求形成的完整线束组件，其核心识别特征可以概括为：30Pin、300MM、Micro-Coaxial Cable、1-N结构以及配套20847-030T-01连接器。 对工程师来说，替代此类产品的关键在于机械尺寸、电气性能、信号完整性和线束结构的综合匹配；对采购人员来说，则需要从完整料号及应用规格出发，而不是仅根据外观或Pin数进行采购。

-------------------------------------------------------------------------------------------------

相较于传统射频线束，极细同轴线束更加突出高密度、小型化和高速设备内部连接特点，因此在笔记本、显示模组、工业电子及其他空间受限设备中具有较高应用价值。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。我们公司可围绕I-PEX 82291-100B-02-D提供极细同轴线束兼容替代及定制制造服务，帮助客户在满足原有连接器接口和线束应用需求的基础上，获得更适合自身项目的国产化线束解决方案。
