I-PEX 81457-100B-02-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

面向高速设备连接需求的I-PEX CABLINE-VS II极细同轴线束解决方案
随着笔记本电脑、高性能计算设备、工业控制设备、智能终端以及高速显示设备不断向轻薄化、高速化方向发展，设备内部空间越来越紧凑，同时对于高速信号传输、EMI抗干扰能力以及连接可靠性的要求也不断提高。传统FPC软排线在部分高速传输场景下已经难以满足工程设计需求，因此采用极细同轴线束（Micro-Coaxial Cable Harness）成为越来越多工程师关注的连接方案。

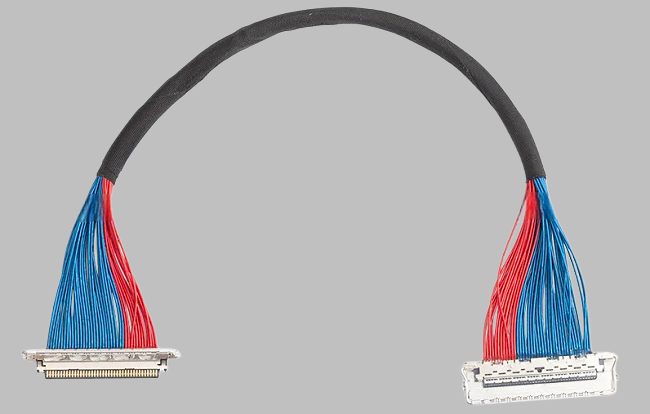

本文介绍的产品为 I-PEX 81457-100B-02-D 极细同轴线束兼容替代方案，该型号属于 I-PEX CABLINE®-VS II 系列30Pin高速极细同轴线束产品。该线束采用 AWG#40 Micro-Coaxial Cable（极细同轴线），配套使用线材端连接器型号为 20847-030T-01，通过0.5mm Pitch高速连接结构，实现小型化设备内部高速信号稳定传输。
针对需要进行国产化替代、供应链优化或定制开发的客户，我们公司具备极细同轴线束研发与生产制造能力，可根据客户设备结构、连接要求以及信号传输需求，提供与原规格匹配的高可靠性线束产品。

-------------------------------------------------------------------------------------------------

I-PEX 81457-100B-02-D极细同轴线束核心特点与应用价值
I-PEX CABLINE®-VS II系列连接方案采用水平插拔式极细同轴连接结构，具备0.5mm超细间距设计，能够有效节省PCB布局空间。81457-100B-02-D采用30Pin结构，线束内部使用AWG#40极细同轴线，在保证柔韧性的同时，可以满足高速差分信号传输对于阻抗控制、信号完整性以及抗干扰性能的要求。
该方案配套的 20847-030T-01连接器属于CABLINE-VS II系列30Pin Plug Housing组件，通过机械锁扣结构提升连接稳定性，可以降低设备运输、振动以及长期使用过程中连接松脱的风险。同时，CABLINE-VS II系列采用ZenShield®全屏蔽设计理念，通过金属屏蔽结构和接地设计，提高高速信号环境下的EMI/EMC性能。
在实际应用中，该类型极细同轴线束可用于笔记本电脑显示模组、高分辨率显示设备、工业控制设备、高速计算设备以及其他空间受限、高速传输要求较高的电子产品内部连接。

-------------------------------------------------------------------------------------------------

三、极细同轴线束外皮为什么多是透明的？工程设计中的材料选择解析
很多工程师和采购人员在选型极细同轴线束时，会发现部分Micro-Coaxial Cable外层绝缘皮通常采用透明或半透明材料设计。实际上，这并不是为了外观效果，而是与线束制造工艺、质量检测以及产品可靠性有关。
极细同轴线束内部结构通常包含中心导体、绝缘层、屏蔽层以及外被层，由于线径非常细，例如本产品采用的 AWG#40极细同轴线材，整体尺寸远小于普通线缆，因此生产过程中需要更加严格的过程控制。透明外皮能够方便制造人员和品质检测人员观察内部结构状态，例如检查线芯排列、屏蔽层完整性、压接区域状态以及是否存在明显加工异常，从而提升生产一致性。
此外，透明外皮材料通常具有良好的柔韧性、电气绝缘性能以及耐温性能，可以减少线束弯折过程中对内部导体和屏蔽结构造成影响。对于高速信号传输应用而言，保持线缆结构稳定，有助于降低信号衰减、阻抗变化以及电磁干扰风险。因此，透明外皮已经成为部分高精密极细同轴线束中的常见设计方案。

-------------------------------------------------------------------------------------------------

四、选型和兼容与替代方案参考及建议
对于采用I-PEX CABLINE®-VS II系列连接方案的设备制造商，在进行极细同轴线束选型时，需要重点确认连接器系列、Pin数量、线材规格、线束长度、信号定义以及安装空间要求。

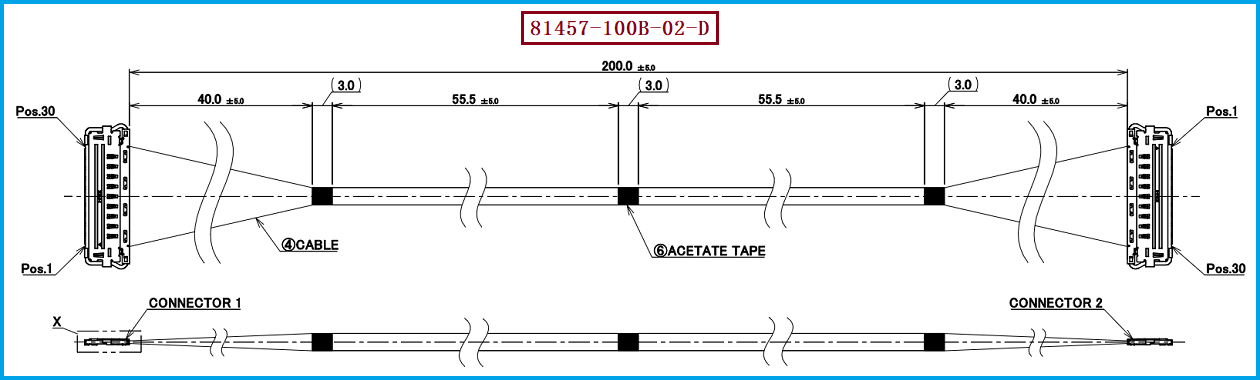

以 I-PEX 81457-100B-02-D 为例，该产品关键参数包括：30Pin连接结构、CABLINE-VS II系列连接方式、AWG#40 Micro-Coaxial Cable线材以及配套 20847-030T-01连接器组件。如果客户原设备使用该型号线束，需要替代时，应重点确认连接器端接口匹配、Pin定义一致性、线材阻抗要求以及整机安装尺寸。
我们公司可提供 I-PEX 81457-100B-02-D兼容替代线束方案，能够根据客户提供的样品、图纸或应用需求进行极细同轴线束设计开发，并提供从线材选型、连接器匹配、线束加工到批量生产的一站式服务。对于正在寻找进口连接器线束替代方案、降低采购成本或提升供应链稳定性的客户，可提供专业技术支持。

-------------------------------------------------------------------------------------------------

高可靠极细同轴线束助力高速设备连接升级
I-PEX 81457-100B-02-D作为CABLINE®-VS II系列30Pin极细同轴线束代表型号，采用AWG#40 Micro-Coaxial Cable，并搭配20847-030T-01连接器组件，在小型化、高速化设备内部连接领域具有良好的应用价值。其0.5mm Pitch结构、屏蔽设计以及机械锁扣特点，使其能够满足现代电子设备对于高速信号传输和可靠连接的综合需求。
我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。随着国产替代需求不断提升，稳定可靠的极细同轴线束制造能力成为电子设备供应链的重要组成部分。我们公司专注于极细同轴线束产品研发与制造，可针对I-PEX CABLINE系列等进口方案提供兼容替代及定制化开发服务，帮助客户实现连接方案优化和供应链升级。
