I-PEX 82693-100B-01-D CABLINE®-VS II 0.5mm连接器极细同轴线束替代品

I-PEX 82693-100B-01-D：面向高密度高速连接的极细同轴线束

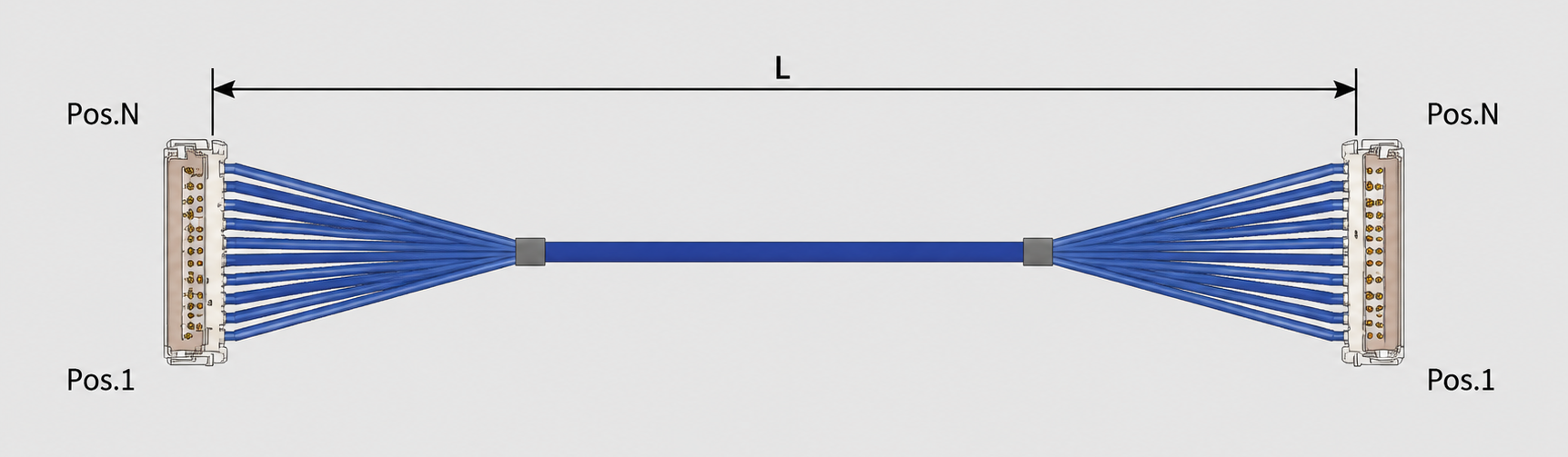

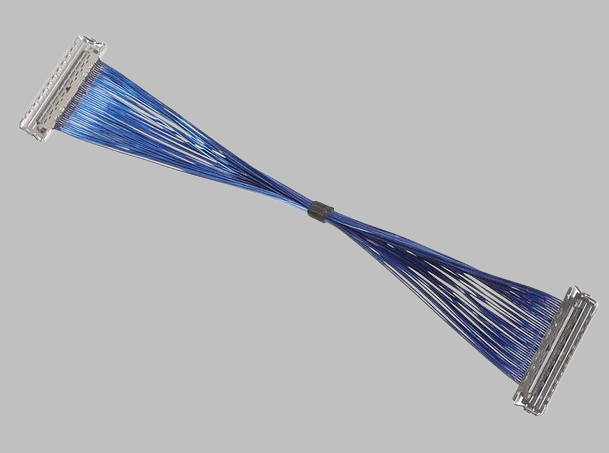

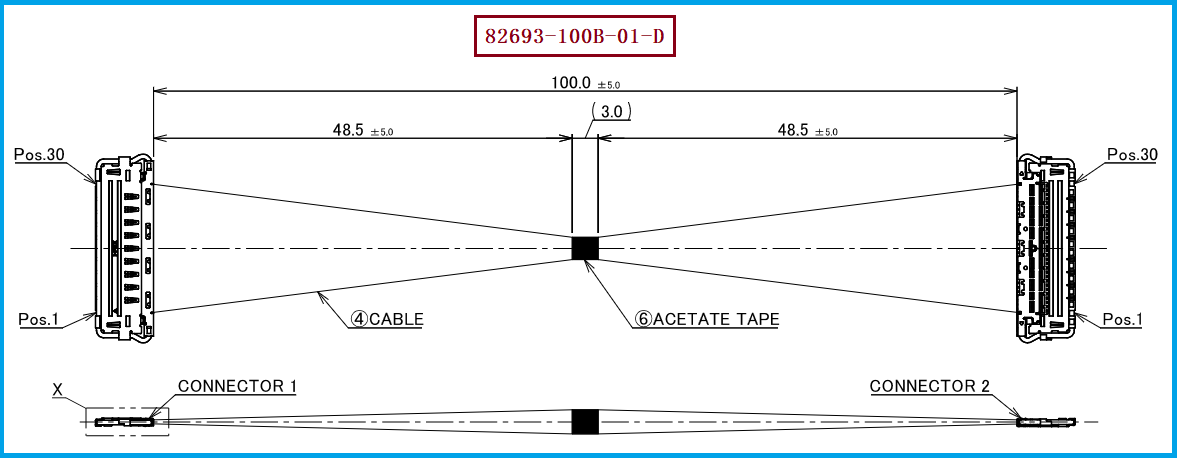

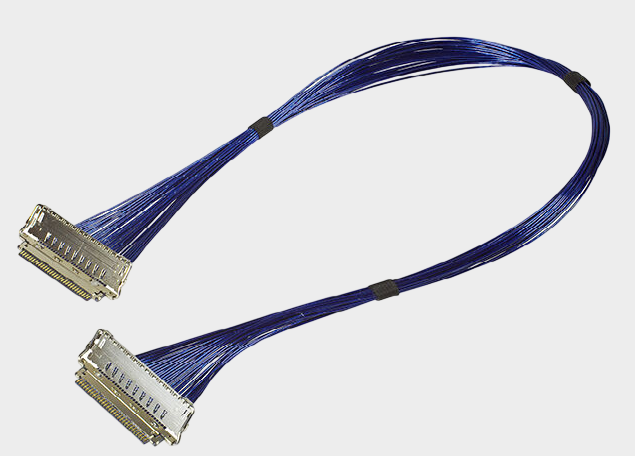

随着电子设备不断向轻薄化、高速化和高集成度方向发展，设备内部留给线束的空间越来越有限，而高速信号传输对连接系统的稳定性要求却越来越高。在这种趋势下，极细同轴线束凭借小型化、高密度布线以及适合高速信号连接等特点，正在成为电子设备内部高速连接的重要方案。本文介绍的 I-PEX 82693-100B-01-D 属于 CABLINE®-VS II系列30Pin极细同轴线束，对应产品规格为30Pin、40AWG Micro-Coaxial Cable、100MM、1-1结构。从工程师角度来看，30Pin、40AWG、100MM和1-1并不是简单的产品参数，而是决定线束结构、安装空间及替代匹配的重要依据；对于采购人员而言，也应避免仅以“30Pin极细同轴线束”进行询价，而需要结合完整料号及具体结构确认产品。该型号线材端使用的连接器型号为20847-030T-01，线位定义为1-1，因此在进行样品确认、工程导入或国产替代时，应将I-PEX 82693-100B-01-D、20847-030T-01、100MM、1-1作为一组完整的产品识别信息。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束是未来通信的关键？从“更细”走向“高速、高密度、可靠传输”
极细同轴线束的价值并不只是缩小线径，而是在有限空间中实现信号传输、屏蔽及高密度连接的综合平衡。极细同轴线材通过内部导体、绝缘层以及屏蔽结构构成相对完整的信号传输通道，在高速信号传输过程中，屏蔽结构能够帮助降低外部电磁环境对信号的影响；与此同时，配套的微型连接器负责完成线缆与设备电路之间的可靠连接。CABLINE®-VS II系列采用0.5mm Contact Pitch及水平插拔结构，并支持多种Pin数和Micro-Coaxial Cable规格，使其能够适应空间紧凑的高密度连接场景。对于本型号82693-100B-01-D而言，30Pin、40AWG及100MM规格使其能够在有限的设备内部空间中实现多路信号连接。更重要的是，CABLINE®-VS II系列采用ZenShield®全屏蔽结构、多点接地以及机械锁扣等设计，在高速数据传输应用中兼顾屏蔽、接地与机械保持能力。对于未来通信及高速电子设备而言，数据速率持续提升意味着设备内部需要在越来越小的空间内承载更多、更高速的信号，而极细同轴线束恰好能够将小型化、高密度、高速信号传输与抗干扰需求结合起来，这也是其未来应用价值不断提升的重要原因。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：工程师和采购人员应重点确认完整规格
针对 I-PEX 82693-100B-01-D的选型及兼容替代，工程师首先需要确认30Pin、40AWG、100MM、1-1、Micro-Coaxial Cable等核心条件，同时确认线材端连接器20847-030T-01、线位定义1-1以及实际设备端的配合关系。尤其需要注意的是，同属于CABLINE®-VS II系列的30Pin产品并不只有一个规格，例如30Pin、40AWG、1-1结构还存在不同长度产品，因此Pin数相同并不代表可以直接互换；此外，1-1与1-N属于不同的配线结构，也需要在替代时进行明确区分。对于采购人员而言，进行供应商询价或国产替代时，建议直接以I-PEX 82693-100B-01-D + 20847-030T-01 + 100MM + 1-1作为基础识别条件，再进一步确认线材、端接、尺寸、Pin定义及实际装配要求。我们公司可提供 I-PEX 82693-100B-01-D 兼容替代线束方案，专注于极细同轴线束的生产制造，可根据客户工程图纸、样品及设备实际需求，对线材、连接器、长度、线位定义和整体结构进行匹配开发，为工程验证、样品试制及批量采购提供极细同轴线束产品支持。

-------------------------------------------------------------------------------------------------

极细同轴线束将成为高速、小型化通信连接的重要基础
I-PEX 82693-100B-01-D的产品价值不仅体现在30Pin和100MM这些基础参数上，更体现在40AWG极细同轴线材、高密度连接器、屏蔽结构及1-1线位定义共同形成的完整连接方案。其核心产品信息可以概括为：CABLINE®-VS II系列、30Pin、40AWG、100MM、1-1，线材端连接器型号20847-030T-01。对于工程师而言，未来选择极细同轴线束时，需要从信号传输、屏蔽、机械结构、线位定义及设备空间等多个方面进行综合判断；对于采购人员而言，则应避免单纯根据Pin数或外观寻找替代品，而应以完整料号和实际工程参数作为采购依据。

-------------------------------------------------------------------------------------------------

随着高速通信及电子设备继续向高集成度方向发展，极细同轴线束将在高速数据传输和内部高密度连接中发挥越来越重要的作用。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司可围绕I-PEX 82693-100B-01-D提供兼容替代及生产制造服务，为客户提供更加贴合实际项目需求的极细同轴线束解决方案。
