Amphenol Socapex RJFTV22N10100BTX 连接器国产选型指南

在工业通信、轨道交通、军事电子设备、户外网络设施及复杂环境下的数据采集系统中，网络连接组件需要面对的不只是数据传输问题，还包括接口密封、机械锁紧、电磁干扰、线缆固定以及设备长期运行等多方面挑战。特别是在连接器可能受到潮湿、粉尘、振动和外部机械拉力影响的应用场景中，普通RJ45网络跳线往往无法直接满足设备对防护结构和连接可靠性的要求。因此，采用具备工业防护设计的以太网线缆组件，是设备互连设计中值得关注的技术方向。
本文介绍的 RJFTV22N10100BTX 是 Amphenol Socapex 品牌 RJF TV 系列的一款工业以太网线缆组件。根据DigiKey公开产品资料，该型号采用8P8C（RJ45）插孔至插头连接形式，线缆长度为1.00米，采用双重屏蔽圆形线缆，产品应用类别为Cat5e工业环境，并具有螺纹耦合结构及IP68防护定位。对于正在进行工业网络设备开发、连接组件选型以及国产兼容替代评估的企业而言，了解该型号的结构特点和技术要求，有助于建立更加清晰的产品选型思路。

-------------------------------------------------------------------------------------------------

一、RJFTV22N10100BTX的产品结构与技术特点

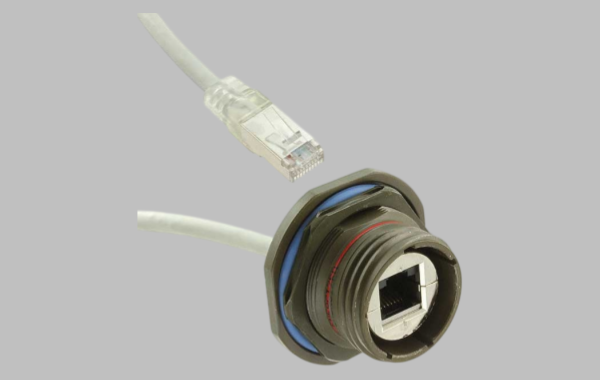

RJFTV22N10100BTX隶属于Amphenol Socapex的RJF TV系列。该系列主要面向较为严苛的工作环境，采用坚固的金属外壳和螺纹耦合连接机制，以提高连接器配接后的机械稳定性。与常见的直接插拔式RJ45接口不同，RJF TV系列通过专用的外部连接结构实现锁紧，并结合相应的密封设计，为工业现场及特殊环境下的网络连接提供防护支持。官方资料还介绍了该系列的抗冲击、抗振动、抗拉脱以及电磁干扰防护设计。从具体型号来看，RJFTV22N10100BTX采用8P8C接口配置，即常见的RJ45以太网接口形式，线缆长度为1.00米，连接器形式为插孔至插头，线缆采用双重屏蔽结构，外观颜色为灰色，安装类型涉及面板安装和法兰安装。产品资料将其归入Cat5e工业环境应用类别，适用于需要兼顾网络连接和外部防护的场景。
需要注意的是，RJ45接口形式只是判断产品是否适用的一个基础条件。对于RJF TV系列产品，除了检查网络接口和线缆规格之外，还需要确认连接器外壳、螺纹耦合结构、安装尺寸和配接方式。普通RJ45跳线即使能够完成电气连接，也不代表能够直接与专用防护连接器实现机械配接和环境密封。因此，在设备设计和替代开发过程中，应将机械接口兼容性与电气性能验证结合起来，避免因只关注插头形状而忽略整体连接结构的差异。

-------------------------------------------------------------------------------------------------

二、双重屏蔽与工业防护设计的应用意义
RJFTV22N10100BTX采用双重屏蔽线缆结构。对于工业网络系统而言，屏蔽设计的意义在于帮助控制电磁干扰对信号传输的影响，尤其是在电机驱动器、开关电源、变频设备及其他电气设备密集的场所，网络线缆可能受到不同程度的电磁耦合影响。合理的屏蔽结构配合正确的连接器端接、外壳接地和布线方式，有助于改善整个链路的电磁兼容表现。不过，屏蔽并不意味着完全消除干扰，实际效果仍取决于系统设计、安装工艺和现场环境。
该型号的另一个重要特点是采用螺纹耦合结构。根据Amphenol Socapex对RJF TV系列的公开介绍，该系列使用类似MIL-DTL-38999 Series III的三头螺纹耦合机制，并配有防松脱设计。系列资料同时标注了IP68防护能力，以及抗冲击、抗振动和抗拉力等性能特征。这些特性对于设备需要可靠锁紧、减少外部环境影响的应用具有参考价值。
在实际应用中，IP68防护等级应结合产品规定的配接状态、密封条件及测试要求理解，不能简单认为所有连接状态下都具备相同防护能力。设备设计人员应确认产品的实际使用方式，并检查密封件、接口锁紧状态和线缆出线部位是否符合要求。对于需要长期户外运行或在复杂环境中使用的网络系统，还应综合评估线缆护套耐候性、安装方式和维护条件，确保连接组件与设备的整体防护设计相匹配。

-------------------------------------------------------------------------------------------------

三、选型和兼容与替代方案参考及建议
针对Amphenol Socapex RJFTV22N10100BTX开展选型或国产兼容替代方案评估时，首先需要确认设备端使用的是普通RJ45接口，还是与RJF TV系列配套的专用防护型接口。由于该系列采用专用的螺纹耦合外部结构，因此不能仅凭8P8C触点数量相同，就判断其他品牌的普通RJ45连接器可以直接替换。建议在选型阶段核对连接器配接方式、外壳尺寸、安装开孔、螺纹结构、密封设计和锁紧操作空间，必要时通过原产品实物和设备接口图纸进行比对。
其次，应核对线缆的电气规格和屏蔽要求。RJFTV22N10100BTX的公开资料标注为1.00米、双重屏蔽、Cat5e工业环境线缆组件。国产替代开发时，应根据目标设备的通信需求确认线缆类别、导体结构、线序、特性阻抗、屏蔽层构成和端接工艺。对于需要稳定运行的工业以太网链路，还应通过适当的网络性能测试验证实际传输表现，不能仅以导通测试或外观检查代替完整的电气性能评估。
再次，应重视机械可靠性和环境防护能力。原产品所属系列具有IP68防护定位和螺纹锁紧结构，替代方案需要根据实际应用条件，对配接后的密封效果、锁紧稳定性、线缆拉脱风险、屏蔽连续性及必要的环境适应性进行评估。如果目标设备用于户外通信、工业自动化或其他存在振动、潮湿及粉尘的场景，应提前明确防护目标和测试条件，并以样品验证结果作为方案确认依据。
我们公司可针对 Amphenol Socapex RJFTV22N10100BTX 提供国产兼容替代线缆组件方案的评估与开发支持。根据客户提供的原产品、设备接口信息、线缆规格和实际使用要求，可以围绕连接器结构匹配、1.00米线缆配置、双重屏蔽设计、端接方式和安装条件等内容开展分析，并结合项目需求讨论相应的国产化实现路径。对于有特殊长度、线缆走向或设备配套需求的项目，也可以进一步评估定制化开发的可行性。具体能否替代及其性能是否满足要求，需要通过结构核对、样品制作和相应测试进行确认。

-------------------------------------------------------------------------------------------------

四、国产替代开发中的质量控制与项目导入
对于工业防护型以太网线缆组件而言，国产替代的重点不只是降低采购成本，更在于建立能够满足实际应用需求的连接方案。在机械结构方面，需要确认替代连接器与设备端之间的配接关系，确保螺纹锁紧、密封结构和安装尺寸相互匹配。对于带有专用外部防护结构的连接组件，尤其需要避免将普通RJ45接口的通用性误认为整个组件具有完全互换性。
在线缆制造方面，双重屏蔽结构、线序连接、端接质量以及线缆固定方式都属于需要关注的项目。屏蔽层处理不当、端接工艺不稳定或线缆出线位置缺乏合理的应力释放设计，都可能影响产品的长期使用表现。因此，替代方案应结合产品结构和项目要求制定检验流程，并通过适当的电气测试、网络性能测试及机械检查，评估样品是否符合预期。
在项目导入阶段，建议按照实际使用要求逐步开展验证。首先确认外形尺寸、接口配接及线序；随后核对线缆类别、屏蔽结构和通信性能；对于具有防护要求的应用，再根据相应标准和规定条件进行防尘防水、机械振动或其他必要的环境验证。通过明确技术要求、测试项目和验收标准，可以更加客观地判断国产兼容方案的适用性，为后续小批量试用和批量配套提供依据。

-------------------------------------------------------------------------------------------------

Amphenol Socapex RJFTV22N10100BTX是一款面向工业环境应用的屏蔽型以太网线缆组件，具有8P8C（RJ45）插孔至插头连接形式、1.00米线缆长度、双重屏蔽结构、Cat5e应用定位以及螺纹耦合等特点。其选型与应用需要综合考虑网络传输要求、连接器机械结构、线缆屏蔽方式、安装条件及环境防护需求。对于有国产化配套需求的设备制造商、工程企业和采购人员，开展替代方案开发时，应从原产品的真实规格和目标设备的实际使用条件出发，重点验证接口匹配、线缆性能、屏蔽连续性、机械锁紧和环境适应性。只有经过必要的技术评估和样品测试，才能更加合理地判断国产兼容方案是否适合具体项目。
我们持续专注于Amphenol Socapex品牌连接器及线缆组件的国产替代研究与市场应用方案开发，如果你对此品牌的国产替代方案相关产品感兴趣或有采购需求，以及正在关注这一方向，欢迎联系：尹经理（ 18013280527，微信同号）。我们希望与更多客户和行业伙伴深入交流与合作，共同探讨符合实际应用需求的国产兼容连接解决方案。
