Amphenol Socapex RJFTV72G10100BTX 国产防护线缆开发

面向严苛环境的网络连接方案
在工业自动化、轨道交通、户外通信设备及专业电子系统中，网络连接不仅要满足数据传输要求，还需要兼顾接口密封、机械固定和现场维护等因素。对于需要穿过设备面板、连接外部网络或在较复杂环境中工作的系统，普通网络跳线未必能够直接满足整套连接结构的要求，因此，选择与设备接口相匹配的防护型线缆组件尤为重要。

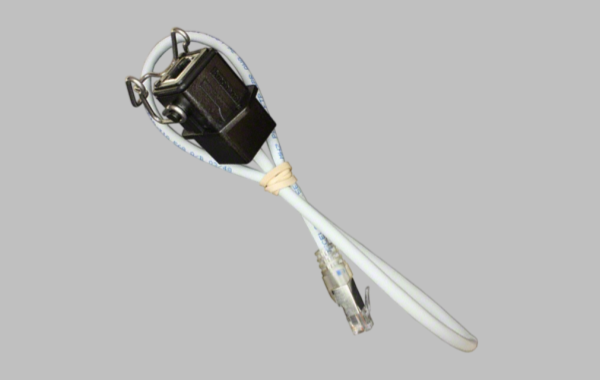

RJFTV72G10100BTX 是 Amphenol Socapex RJFTV系列的一款以太网线缆组件。根据 DigiKey 公布的产品信息，该型号采用8P8C（RJ45）插座至插头结构，线缆长度为1米，具有双重屏蔽、灰色圆形线缆以及螺纹耦合等特征，产品资料将其归类为Cat5e、工业环境IP68相关组件。与普通网络跳线相比，该型号的选型重点不只是线缆长度和接口形式，还包括面板安装结构、螺纹连接配合及整体防护系统的兼容性。对于正在评估国产替代的设备制造商和采购团队而言，这些因素都应纳入技术方案分析。

-------------------------------------------------------------------------------------------------

RJFTV72G10100BTX的结构特点与设计重点

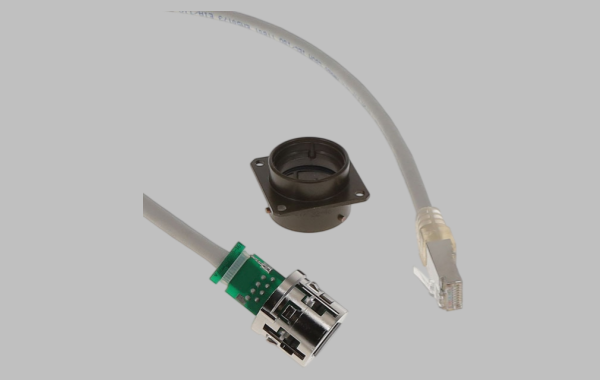

RJFTV72G10100BTX采用插座对插头的连接配置，插座端适用于相应的面板或法兰安装结构，另一端则通过RJ45插头连接匹配的网络接口。1米长度适合设备面板与邻近模块、机柜内部单元或局部网络节点之间的连接。预制线缆组件能够减少现场加工和端接步骤，有助于控制线缆长度、接线一致性及装配质量。需要注意的是，插座端的安装方式与普通RJ45跳线不同，实际设计时必须确认设备面板开孔、固定结构和对应连接器是否匹配，不能只根据8P8C接口相同就判断可以直接互换。该型号的另一项关键特征是螺纹耦合结构。与普通RJ45插头依靠塑料卡扣固定的方式不同，RJFTV系列通过专用连接器结构实现机械连接，适用于需要更加明确的连接锁止和环境防护设计的场景。双重屏蔽结构则有助于控制外部电磁干扰，但其实际效果仍取决于线缆屏蔽层、连接器端接、设备接地和整个网络链路的设计。Amphenol Socapex的RJFTV产品系列以坚固型网络连接为设计方向，相关资料涉及Cat5e及Cat6等不同传输类别，并采用基于MIL-DTL-38999系列III的连接器设计思路。具体型号的传输类别、材料和防护条件仍应以对应产品资料为准，不能将系列内其他型号的参数直接套用到RJFTV72G10100BTX上。

-------------------------------------------------------------------------------------------------

典型应用场景与工程配套价值
在工业通信设备、自动化控制系统、户外网络终端及专业电子设备中，RJFTV72G10100BTX可作为面板接口与内部网络设备之间的连接方案参考。对于需要将网络接口引出设备外壳的设计，面板安装结构有助于明确内外部布线边界；螺纹耦合方式则可为连接器固定提供机械保障。在设备存在振动、潮湿或其他环境挑战的情况下，还需要结合整机结构、安装方式和实际使用条件评估连接系统的可靠性。产品资料中的IP68分类不能脱离规定的配套连接器、密封方式及安装条件单独理解，也不意味着线缆组件在任意工况下都能保持相同防护能力。从配套线束开发角度来看，这类产品的难点在于将网络传输需求与专用防护接口整合起来。开发同类组件时，除了关注1米线缆长度和双重屏蔽结构，还应考虑线缆出口方向、面板固定方式、连接器端接工艺、屏蔽连续性及维护时的拆装空间。对于批量装配项目，可以根据设备布局规划不同长度的线缆组件，并通过统一的工艺文件管理端接、检验和包装要求。若项目存在户外部署、设备振动或频繁维护等需求，则应在产品设计阶段同步评估线缆弯曲半径、固定点位置、密封结构和应力释放，避免单纯依据电气参数选型而忽略机械与环境适应性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RJFTV72G10100BTX的国产替代研究，建议首先明确原产品在设备系统中的实际作用：它是普通网络跳线，还是专用防护型连接系统中的组成部分。如果设备端使用RJFTV系列专用面板插座，替代方案就不能只考虑标准RJ45插头，还必须确认螺纹耦合结构、接口尺寸、锁止方式和密封界面。普通RJ45线缆即使能够实现网络通信，也不一定能够与原有防护接口机械配合。因此，建议以原型号图纸、产品资料或实物为基准，建立包含接口结构、线缆长度、屏蔽形式、安装尺寸及环境要求的技术清单。
具体开发时，可以从三个方向推进。第一，针对电气性能要求，选择符合Cat5e相关要求的国产双重屏蔽网络线缆，验证线序、导通、传输性能和屏蔽连续性。第二，针对机械兼容要求，评估国产防护型连接器与原设备面板、配套插座及锁止结构的适配情况，必要时同步开发面板端组件，而不是仅替换线缆部分。第三，针对环境可靠性要求，根据项目实际条件验证连接器密封、抗振动、抗拉脱、插拔寿命和线缆护套适应性。若目标是保留原有IP68防护能力，还需依据规定的配套结构和测试条件开展整套连接组件验证。Amphenol Socapex的RJFTV系列资料说明了其专用连接器结构及工业环境防护定位，但具体国产替代方案能否达到相同指标，仍必须以实际测试结果为依据。

-------------------------------------------------------------------------------------------------

RJFTV72G10100BTX是一款兼顾网络传输、面板安装和专用连接结构的1米以太网线缆组件。其国产替代工作的关键，在于同时处理电气性能、机械接口和环境防护三方面要求，而不是简单寻找一根长度相同的RJ45跳线。对于研发工程师、设备制造商及采购人员，建议从原型号规格确认开始，通过接口测绘、样品试制、链路测试和环境验证逐步确定替代方案。对于存在系列化采购需求的项目，还可以围绕不同线缆长度、安装形式和配套接口建立统一的线束开发与质量控制体系，以提升后续生产和维护的可控性。
