Amphenol Socapex RJFTV2PEM2G15100BTX 国产网线组件方案

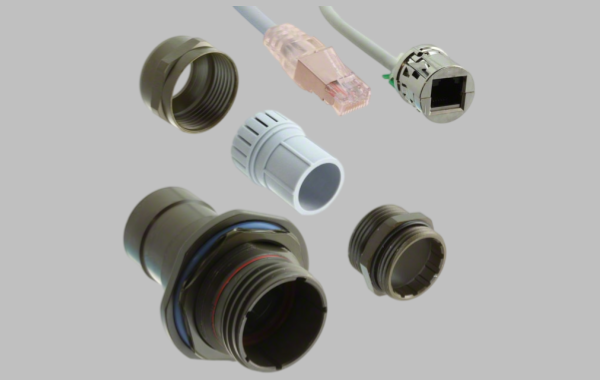

在工业以太网连接系统中，线缆组件不仅承担数据传输任务，还需要兼顾设备接口布局、连接可靠性以及现场安装环境。对于存在振动、潮湿或需要防护式连接的应用场景，普通RJ45跳线未必能够直接满足设备的接口结构和使用要求。Amphenol Socapex 的 RJF TV 系列面向工业环境连接需求，结合面板安装、螺纹耦合和屏蔽线缆等设计，为设备之间的以太网连接提供了可供评估的方案。

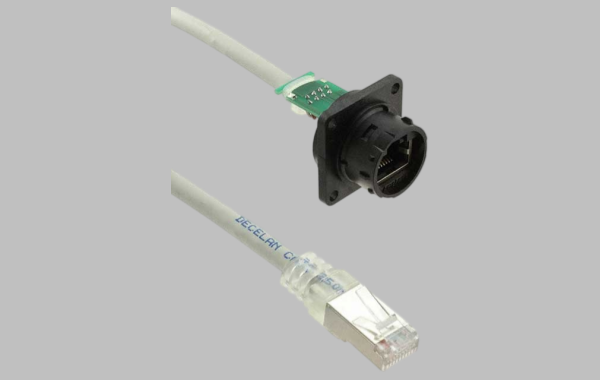

RJFTV2PEM2G15100BTX 是该品牌的一款模块化以太网线缆组件。根据 DigiKey 产品页面信息，该型号采用 8P8C（RJ45）接口配置，插孔至插头连接形式，线缆长度为 1.50 m，具备双重屏蔽结构，产品归属于 RJF TV 系列，页面标注适用于 Cat5e 工业环境及 IP68 相关应用。

-------------------------------------------------------------------------------------------------

产品结构与应用特点
RJFTV2PEM2G15100BTX 的一个重要特点是采用插孔至插头的连接形式。一端为插孔端，另一端为插头端，适合用于需要在设备面板接口与外部连接端之间建立连接的系统。产品页面同时标注其安装形式为法兰面板安装，并具备圆形螺纹耦合特征。实际选用时，应结合设备面板开孔、安装空间、接口固定方式及配套连接器结构进行核对，避免仅凭RJ45接口类型判断机械兼容性。
在电气连接方面，该型号采用8P8C接口配置，产品类别为Cat5e工业以太网线缆组件，线缆长度为1.50 m。双重屏蔽结构有助于降低外部电磁干扰对传输链路的影响，但实际屏蔽效果仍与连接器屏蔽连续性、设备接地设计、布线走向以及现场电磁环境有关。对于变频器、伺服驱动器、工业控制柜和其他存在电磁干扰源的设备，建议在整机设计阶段同步评估线缆布线与接地方案，而不应只关注线缆本身是否带有屏蔽层。1.50 m 的长度适合设备之间存在一定距离、又不需要过长线缆的连接布局。与过长线缆相比，合理选择长度有助于减少柜内余线、线缆缠绕和现场整理工作；对于需要频繁维护或更换模块的设备，也应预留必要的检修余量，避免线缆在连接器附近长期受到拉扯或过度弯折。该型号页面标注线缆为圆形线缆、外观颜色为灰色。采购和设计人员可将长度、颜色、线缆走向及安装空间一并纳入线束规格确认，提升后续装配和维护的一致性。从工业应用角度看，RJF TV 系列的螺纹耦合及面板安装结构适合在需要机械固定和接口防护的连接方案中进行评估。DigiKey 对此型号标注了“工业环境 - IP68”相关属性，不过具体防护能力通常还取决于正确的配套接口、密封件状态、连接器是否完全锁紧，以及整机的安装方式。若设备需要长期暴露于水汽、粉尘或户外环境，应以对应系列规格书、完整配接条件及实际验证结果为准，不宜仅凭产品分类直接推定整套设备在所有工况下均满足相同防护等级。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
选型 RJFTV2PEM2G15100BTX 时，建议优先确认接口形式是否与设备设计一致：该型号为插孔至插头结构，且具有法兰面板安装和圆形螺纹耦合特征。如果原设备采用普通非锁紧式RJ45跳线，或使用其他系列的防护型接口，即使触点配置同为8P8C，也不能直接认定两者在机械尺寸、锁紧方式、密封结构和使用环境方面完全兼容。替代前应核对接口端型、面板开孔、连接器外形、配接方式和所需防护条件。
如果计划开发国产替代线缆组件，可以围绕 Cat5e传输等级、8P8C端接方式、插孔至插头连接关系、1.50 m线长、双重屏蔽、面板安装及螺纹耦合结构 建立规格清单，再结合实际设备需求评估国产连接器与线缆的组合方案。对于只要求普通工业以太网连接的应用，可以比较其他工业RJ45线缆组件；对于需要防护式接口的场合，则应优先寻找机械接口、密封设计和锁紧结构相匹配的方案，而不是仅比较外观或引脚数量。
国产替代开发过程中，建议进一步确认线缆的传输性能、屏蔽连续性、接触电阻、插拔与锁紧可靠性、环境适应性以及批次一致性，并依据终端设备的实际工况安排必要的样品测试。若涉及既有设备维修或批量导入，还应检查替代件是否会影响原有面板结构、线缆布置、安装工时及维护方式。只有完成接口核对和必要的验证后，才能判断方案是否适合用于原型号的替换。以上建议为工程选型参考，不代表已经确认存在完全等效的国产替代型号。

-------------------------------------------------------------------------------------------------

RJFTV2PEM2G15100BTX 是一款面向工业以太网连接需求的双屏蔽线缆组件，具备8P8C插孔至插头连接形式、1.50 m线长、法兰面板安装和螺纹耦合等特点。对于设备配套、维修替换及国产化开发项目，建议以原型号的接口结构和实际工作环境为基础，逐项核对电气性能、机械配合和防护要求，再开展样品验证与批量导入评估。
