Amphenol Socapex RJF72G03100BTX 工业网络线束国产开发

工业设备连接中的短线缆组件选型
在工业控制、设备通信和自动化系统集成中，线缆组件不仅需要满足数据传输要求，还必须适应设备接口结构、安装空间以及现场环境条件。尤其是连接设备内部网络与外部工业接口的短距离线缆，长度、插头形式、屏蔽方式和连接锁止结构都会影响安装效率与维护便利性。

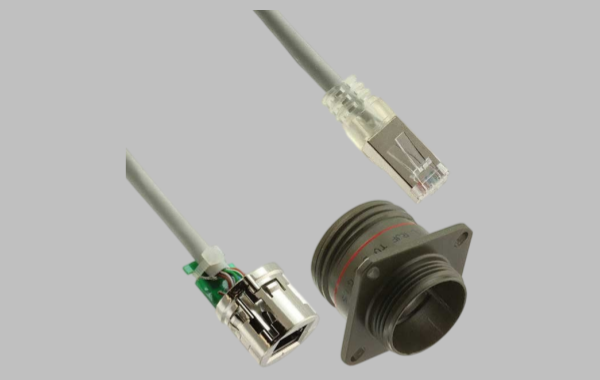

RJF72G03100BTX 是 Amphenol Socapex RJF 系列中的一款屏蔽型以太网线缆组件。根据 DigiKey 公开产品资料，该型号采用8P8C（RJ45）接口，一端为插座式连接端，另一端为插头，线缆长度为300 mm，采用灰色圆形线缆，并具有卡口式连接结构和注塑成型插头。产品资料将其归入Cat5e、工业环境IP68相关类别。这些特征使其成为工业设备短距离网络连接与防护型接口配套选型时值得关注的参考型号，也为分析同类线缆组件的国产化开发要求提供了具体切入点。

-------------------------------------------------------------------------------------------------

RJF72G03100BTX的结构特点与选型价值
与普通两端均为标准RJ45插头的网络跳线不同，RJF72G03100BTX采用插座对插头的连接形式，并结合RJF系列的卡口式连接设计。该结构在设备面板、隔板或具有专用防护接口的安装位置中具有不同于普通网络跳线的应用价值：一端可以配合相应的面板安装接口，另一端用于连接匹配的网络端口或设备接口。其300 mm长度适合设备内部、相邻模块之间或控制单元附近的短距离连接，有利于控制多余线缆的堆积，减少狭小空间内的布线干扰。实际安装时，仍需根据设备接口布局、弯曲空间和线缆走向确认长度是否合适。从产品设计角度看，该型号的价值还体现在圆形线缆、屏蔽结构及注塑成型端接的组合上。屏蔽设计有助于降低电磁干扰对网络传输的影响，但实际效果还取决于屏蔽层与连接器之间的连续性、设备接地方案及整个链路的安装质量。卡口式连接则侧重于连接器之间的机械锁止与配合，不应简单等同于普通RJ45插头的卡扣连接。公开资料列出的工业环境IP68信息，应结合完整配套接口、密封结构和规定的测试条件理解，不能据此推断任意替代插头、任意安装方式都能达到相同的防护等级。对于需要长期运行的设备，应将接口配合、密封可靠性和线缆应力释放一并纳入设计验证。

-------------------------------------------------------------------------------------------------

应用场景与配套线束开发方向
RJF72G03100BTX可以作为工业控制柜、设备通信模块、自动化机械以及专业网络设备中短距离连接的选型参考。对于设备内部存在专用防护接口的场合，插座与插头之间的结构匹配尤为重要；对于需要在设备外壳处建立网络连接的应用，面板安装形式也有利于将内部布线与外部接口分开管理。Amphenol Socapex的RJFIELD产品体系面向工业过程控制、机器人、数控设备、户外数据通信以及其他严苛环境应用，强调连接器的机械防护、锁止可靠性和环境密封能力。在具体项目中，是否适合使用该型号，应结合实际接口、安装位置和运行环境判断，而不能仅根据产品所属系列推定其适用于所有工业场景。
对于线束制造与配套开发企业而言，该型号还提供了一个可供拆解分析的产品开发方向：以300 mm短线缆为基础，研究专用防护接口与标准以太网线缆之间的组合方式，并根据客户的设备结构开发不同长度、出线方向或线缆护套配置的配套产品。若客户需要多型号、多长度的系列化线束，可以进一步建立统一的线缆加工和检验规范，重点管理端接质量、线序、屏蔽连续性、连接器装配尺寸及批次一致性。对于空间受限或存在振动的设备，还应在设计阶段考虑线缆弯曲半径、固定方式和应力释放，避免线缆重量或外力长期作用于连接部位。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对RJF72G03100BTX的国产替代，建议首先区分“普通RJ45网络线缆替代”与“完整工业防护连接系统替代”这两种不同目标。如果应用只要求设备内部的300 mm Cat5e网络连接，可以评估符合相关传输要求的国产屏蔽网络线缆、RJ45端接组件及定长加工方案；但如果产品需要与Amphenol Socapex的RJF系列面板插座或防护接口配合，则必须进一步确认卡口结构、插头外形、锁止方式、密封界面和屏蔽连接路径。普通RJ45插头即使能够实现电气连接，也不意味着能够直接替代RJF系统中的专用连接结构。
国产替代开发可从三个方向推进。第一，针对现有设备进行接口测绘和样品分析，确认插座端形式、插头配合尺寸、线缆长度、颜色、外径和端接方式，形成可执行的技术规格。第二，依据实际网络需求选择适配的Cat5e屏蔽线缆及端接方案，并验证导通、线序、传输性能和屏蔽连续性。第三，针对工业环境应用，进一步评估卡口锁止、密封结构、抗振动、抗拉脱和插拔寿命等机械与环境指标。Amphenol Socapex官方资料介绍，RJF系列采用卡口式连接，配套系统具有防尘防液体侵入的设计，并提供适用于不同传输类别的连接方案；其IP68性能与正确配对的插头、插座及规定的安装条件相关。因此，若国产方案需要承接原有防护功能，应对完整连接组件进行验证，不能仅凭线缆或单个插头的参数宣称达到相同防护等级。

-------------------------------------------------------------------------------------------------

RJF72G03100BTX是一款强调短距离网络连接、插座对插头配置及工业防护配套特点的线缆组件。其选型价值不仅在于300 mm长度和8P8C接口，更在于线缆、端接结构与专用防护连接系统之间的协同设计。对于研发工程师和采购人员，开展国产替代时应优先明确设备端接口和必要性能指标，再结合实际应用环境确定替代边界。对于需要定制线束、优化采购成本或建立稳定配套供应链的企业，可通过样品分析、技术规格确认、小批量试制和测试验证逐步推进产品开发，避免只以外观相似或接口能够插接作为替代依据。
