Amphenol LTW RDP-5SPFFP-TCM7B10连接器国产替代方案

随着工业自动化、智能制造、工业物联网以及设备网络化的发展，RJ45以太网接口已经成为工业设备之间进行数据交互的重要连接方式。但与普通办公网络应用不同，工业环境中的网络连接组件需要面对振动、粉尘、湿气、频繁维护以及空间限制等实际问题，因此对于连接器的机械固定方式、线缆结构、防护能力以及安装可靠性提出了更高要求。
在工业设备设计过程中，面板安装式RJ45线缆组件是一类应用较广的连接方案。相比传统RJ45插头与普通网线组合方式，此类产品通常将面板连接器、内部连接线缆以及固定结构进行集成，可以减少设备装配流程，提高生产一致性，同时方便后期维护。
Amphenol LTW RDP-5SPFFP-TCM7B10是一款RJ45工业线缆组件，属于Amphenol LTW RJ Large Size系列产品。该型号采用PCB Board to Plug连接形式，具备前端固定结构，采用3 Points Lock锁定方式，配备100mm线缆，并支持Cat 5e网络传输。根据官方资料，该产品采用塑料屏蔽结构，线缆护套为PVC，额定电流1.5A，工作电压44～57V，工作温度范围为-20℃～+80℃，防护等级为IP67（Mated状态）。
本文将围绕RDP-5SPFFP-TCM7B10的产品结构、技术特点、应用场景以及国产替代开发方向展开介绍，为研发工程师、采购人员和设备制造企业提供选型参考。

-------------------------------------------------------------------------------------------------

RDP-5SPFFP-TCM7B10产品特点与结构解析

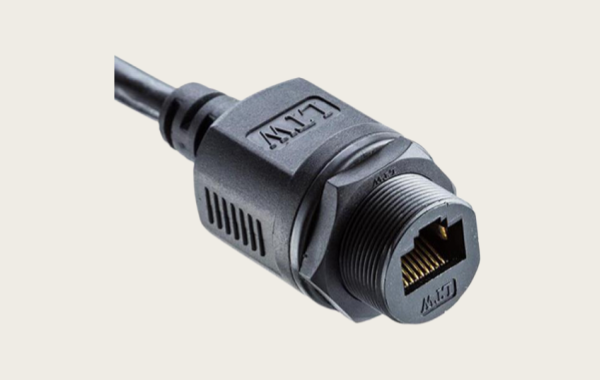

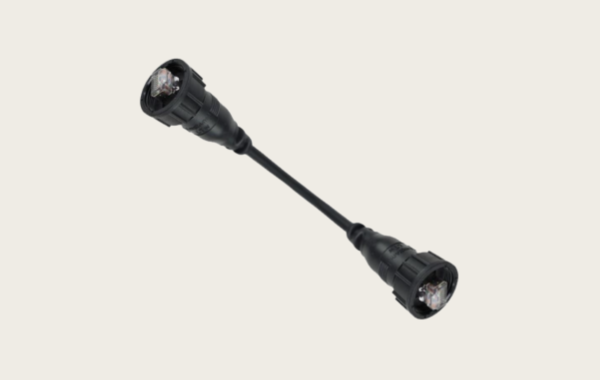

RDP-5SPFFP-TCM7B10并不是普通意义上的RJ45网络跳线，而是一款面向工业设备设计的面板式连接线缆组件。该产品通过圆形安装结构将外部RJ45网络接口引入设备内部，并通过短距离线缆连接到PCB板端，实现设备内部网络接口扩展或转换。
从产品型号来看：
●RDP系列代表Amphenol LTW RJ Large Size系列；
●5SPFFP对应塑料屏蔽结构、RJ45插座组件以及前端固定形式；
●TCM7B10代表3 Points Lock结构以及100mm线缆长度配置。

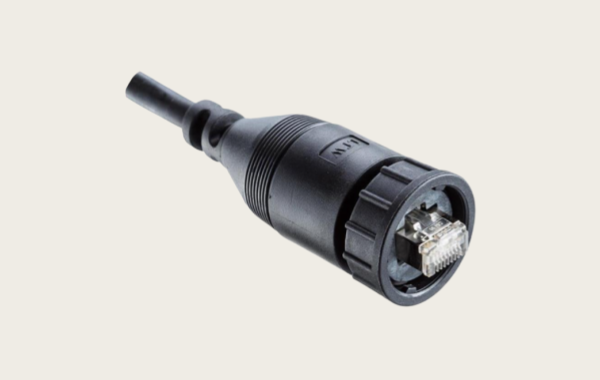

该型号采用1英寸-20 UNEF螺纹规格，连接方式为3 Points Lock锁定结构。相比普通RJ45卡扣式连接方式，工业锁定结构能够提高连接后的机械保持能力，在设备振动、移动或现场维护环境中，有助于降低连接松脱风险。
产品采用PCB Board to Plug结构，即一端作为设备面板连接接口，另一端连接内部PCB或设备内部网络模块。这种设计适合控制柜、工业控制器、通信设备以及智能终端等需要外部网络接口标准化的应用。
100mm短线缆是该型号的重要特点。相比300mm、500mm等较长线缆组件，该规格更适合设备内部空间紧凑的应用环境。短线缆可以减少机箱内部线缆堆积，提高设备内部布局整洁度，同时降低安装过程中的线缆管理难度。
不过，在实际设计过程中，100mm长度也要求工程师准确规划接口位置。如果PCB端与面板接口距离较远，过短线缆可能导致安装应力增加，因此需要结合设备结构进行确认。

-------------------------------------------------------------------------------------------------

工业应用价值：面板接口、防护设计与稳定连接
在工业设备应用中，网络接口通常位于设备外壳、控制面板或者通信模块位置。这些位置不仅需要满足信号传输要求，还需要兼顾机械安装和环境防护。
RDP-5SPFFP-TCM7B10采用Front Fastened前端固定方式，便于设备从外部面板进行安装。对于批量生产设备而言，这种结构能够减少装配差异，提高生产效率。
同时，产品采用圆形连接器结构，相比传统矩形RJ45面板接口，在空间利用和防护设计方面具有一定优势。圆形结构便于结合密封圈、固定螺母以及防护结构进行整体设计，更适合工业设备应用。
该型号支持IP67防护等级（配合状态）。需要注意的是，IP67防护能力通常与连接状态、密封结构以及安装方式相关。实际设备防护效果不仅取决于连接器本身，还受到设备面板开孔、安装紧固程度、配套插头以及外壳密封设计影响。
对于工业自动化设备、户外通信设备以及具有粉尘、湿气环境的设备，在设计阶段应综合评估：
第一，连接器安装位置是否容易受到水汽或污染影响；
第二，配套连接器是否能够达到设计要求；
第三，设备维护过程中是否会影响密封性能；
第四，线缆固定方式是否能够避免长期机械应力。
此外，该型号采用塑料屏蔽结构。对于存在电磁干扰的工业环境，需要结合整机EMC设计评估其适用性，包括屏蔽连续性、接地方式以及设备内部布线规划。

-------------------------------------------------------------------------------------------------

Cat 5e传输能力与100mm线缆设计分析
RDP-5SPFFP-TCM7B10支持Cat 5e网络传输等级。Cat 5e是工业以太网应用中较常见的线缆标准之一，可满足多数基础网络通信需求。
不过，在工业系统中，网络稳定性不仅取决于线缆类别，还受到连接器结构、端接工艺、设备电路设计以及现场电磁环境影响。因此，在实际项目中，需要根据系统要求进行完整验证。
该型号采用24 AWG导体规格，线缆外径约为6.5mm。AWG用于表示导体尺寸，数字越小通常表示导体尺寸越大。24 AWG线缆在工业网络组件中属于较常见规格，可以兼顾电气性能和机械柔韧性。
PVC护套材料则具有较好的通用性和加工便利性，但不同应用环境可能存在不同要求。例如：
●普通工业设备更关注柔韧性和成本；
●户外设备可能更关注耐候性；
●机械设备可能更关注耐磨性能；
●特殊环境可能需要耐油或阻燃材料。
因此，在国产替代开发过程中，如果需要更换护套材料，应重新确认线缆性能是否满足设备要求。
100mm短线缆方案的优势在于设备内部集成便利，但同时也提高了安装精度要求。替代开发时，需要确保线缆长度、弯曲半径、连接器后端空间以及PCB安装位置保持匹配。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对Amphenol LTW RDP-5SPFFP-TCM7B10的采购和国产替代开发，建议从机械、电气、环境以及生产一致性多个方面进行评估。
1.确认连接器机械结构兼容性

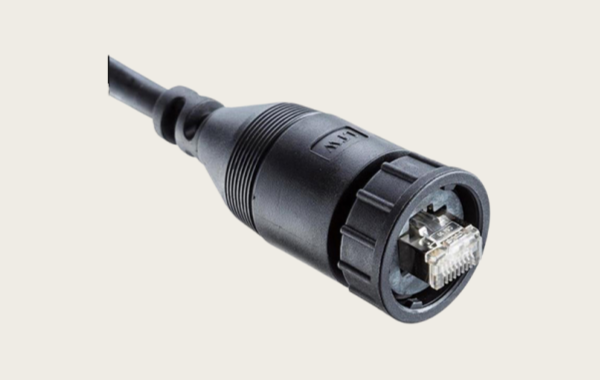

该型号采用RJ Large Size结构，配套1英寸-20 UNEF安装螺纹以及3 Points Lock锁定方式。
国产替代时，需要重点确认：
●面板开孔尺寸；
●螺纹规格；
●固定方式；
●锁定结构；
●连接器外形尺寸。
工业RJ45产品最大的替代难点通常不是网络接口，而是机械结构。即使两个产品都属于RJ45连接器，也可能因为锁定方式不同而无法直接替换。
建议替代开发前获取原产品样品或尺寸资料，进行实际装配验证。
2.保持PCB端连接方式一致
RDP-5SPFFP-TCM7B10采用PCB Board to Plug结构，因此替代产品需要确认内部连接形式。
重点包括：
●PCB端接口定义；
●线序排列；
●端接方式；
●线缆长度；
●线缆方向。
如果替代方案改变内部连接结构，需要同步评估设备PCB设计是否需要调整。
3.验证Cat 5e网络性能
国产替代产品需要满足原设备通信要求。
建议测试：
●导通性能；
●线序检查；
●网络连接稳定性；
●长时间运行可靠性。
对于工业设备，不建议只进行简单通断测试，应结合实际通信环境进行验证。
4.关注屏蔽和EMC要求
由于该型号采用塑料屏蔽结构，替代产品需要确认屏蔽设计是否一致。
需要重点检查：
●屏蔽层连接方式；
●接地路径；
●外壳连接方式；
●实际抗干扰表现。
如果设备应用环境存在较强电磁干扰，应进行系统级测试。
5.确认IP67防护要求
原型号IP67为Mated状态，替代产品需要确认对应测试条件。
需要关注：
●配套插头是否匹配；
●密封结构是否一致；
●安装方式是否影响防护性能。
不能简单根据产品外观判断防护等级。
6.国产替代开发流程建议
建议按照以下流程推进：
第一步：收集原型号资料，包括规格书、样品和设备接口信息。
第二步：分析关键参数，包括机械尺寸、线缆规格、防护要求。
第三步：开发替代样品，完成结构和性能验证。
第四步：进行设备端测试，确认长期运行可靠性。
第五步：完成小批量验证，实现量产导入。
对于Amphenol LTW同系列产品，例如不同线长的RDP-5SPFFP-TCM7B15、RDP-5SPFFP-TCM7B30、RDP-5SPFFP-TCM7B50等，可以作为系列配置参考。但不同长度型号并不代表可以直接替换，仍需根据设备实际安装条件确认。

-------------------------------------------------------------------------------------------------

Amphenol LTW RDP-5SPFFP-TCM7B10是一款针对工业设备设计的RJ45线缆组件，具备RJ Large Size结构、3 Points Lock锁定方式、PCB Board to Plug连接形式、100mm线缆配置以及IP67防护能力，适用于工业控制设备、通信终端和智能设备接口集成应用。
对于企业而言，国产替代并不仅仅是寻找一个外观相似的产品，而是需要围绕机械兼容、电气性能、防护要求以及批量生产稳定性进行综合验证。
通过专业的结构分析、样品开发和工程测试，可以帮助企业降低进口连接器依赖，提高供应链灵活性，为工业设备国产化提供更加可靠的连接方案。
