Amphenol LTW RCP-5SPFFG-TCM7B50带接地RJ45线缆组件国产替代方案

在工业控制设备、通信终端、自动化仪器和网络化机电设备中，RJ45接口不仅承担网络数据传输任务，还需要与设备外壳、内部电路以及线缆布线系统形成合理的连接关系。随着设备集成度提高，面板安装空间日益紧凑，连接器的机械固定、线缆端接、接地路径和环境防护也逐渐成为工程选型中的重要因素。
Amphenol LTW RCP-5SPFFG-TCM7B50是一款RJ45中型尺寸线缆组件，采用带接地设计的PCB板端至插头连接结构，配备500mm线缆，并采用三点锁定方式。根据官方产品资料，该型号使用塑料屏蔽结构，线缆为PVC护套，支持Cat 5e网络应用，防护等级标注为IP67（配合状态）。
与仅关注网络接口和线缆长度的选型方式不同，该型号更值得关注的是接地设计与屏蔽结构之间的配合关系。对于设备研发人员和采购人员而言，了解这些特征，有助于在产品开发、物料选型和国产替代项目中明确技术要求，降低因接口结构不匹配或接地方案差异导致的验证风险。

-------------------------------------------------------------------------------------------------

产品结构与主要参数：带接地设计的RJ45线缆组件

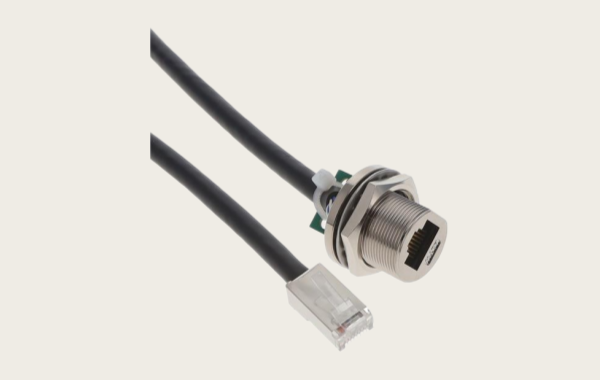

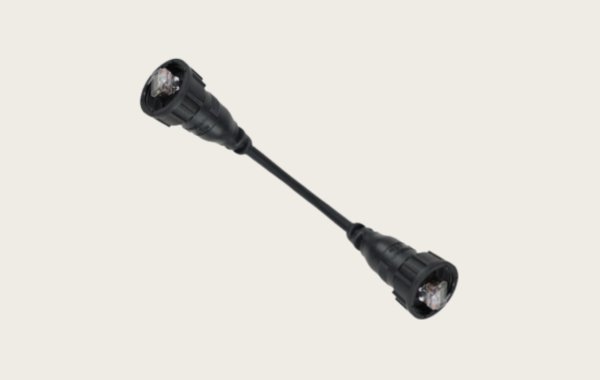

RCP-5SPFFG-TCM7B50属于Amphenol LTW的RJ Middle Size系列，产品采用面板安装连接器与预制线缆相结合的结构，适用于设备外部网络接口与内部PCB端之间的连接。其主要特点是连接器带接地设计，并采用三点锁定配合方式。官方资料将其描述为“PCB Board to Plug with Ground”，即带接地设计的PCB板端至插头线缆组件。
该型号的主要规格包括：RJ45接口、中型尺寸结构、Cat 5e网络类别、500mm线缆长度、24 AWG导体、约6.5mm线缆外径、PVC护套、1.5A标称电流、44～57V工作电压范围，以及-20℃～+80℃工作温度范围。产品资料还列出13/16英寸-28 UNS连接器螺纹规格、前端固定方式和UL1863相关认证信息。具体认证适用范围应以制造商提供的合规文件为准。
对于设备集成项目，500mm线缆可以作为内部接口连接的尺寸参考。研发人员需要根据机箱内部布局、PCB位置、线缆走向和维护空间确认实际长度是否合适。若线缆过短，可能造成连接器受力或布线困难；若线缆过长，则可能增加盘线空间占用，并影响内部装配效率。
还应注意，产品资料中的接地设计、屏蔽结构和连接器锁定方式属于不同的技术要素。接地设计主要涉及规定的电气连接路径，屏蔽结构用于配合系统电磁兼容性设计，而三点锁定则属于机械配合方式。选型时应分别核对，不能将这些特征简单等同。

-------------------------------------------------------------------------------------------------

接地与屏蔽：从单个组件延伸到整机电磁兼容性
在工业设备中，电磁兼容性通常需要从电路、连接器、线缆、机壳和布线等多个方面综合考虑。连接器是否具备接地设计，可能影响设备内部相关导电结构的连接方式，但最终效果仍取决于接地路径、端接质量、机壳设计以及整机布局。
RCP-5SPFFG-TCM7B50的官方资料明确标注为带接地设计，并采用塑料屏蔽结构。对于国产替代项目，建议首先确认原设备中接地功能的具体实现方式，包括接地端的连接对象、相关导电部件的连接关系，以及设备对屏蔽连续性的要求。
在设计阶段，可以重点检查以下问题：接地连接是否符合原设备电路设计；连接器与机壳之间是否需要建立特定的导电路径；线缆屏蔽结构是否与设备端接方式匹配；接地连接是否会因装配公差、固定方式或材料变化受到影响。
对于存在变频器、电机、开关电源或其他潜在干扰源的工业设备，还应结合实际布线条件开展电磁兼容性评估。必要时，可以通过系统级测试比较不同线缆组件在相同安装条件下的表现。
需要强调的是，带接地设计不代表产品可以自动解决所有电磁干扰问题，塑料屏蔽结构也不能直接等同于完整的屏蔽接地方案。替代产品必须按照原设备的设计目标核实相关连接关系，并根据实际应用要求进行验证。

-------------------------------------------------------------------------------------------------

三点锁定、面板安装与IP67防护：确保接口长期可靠

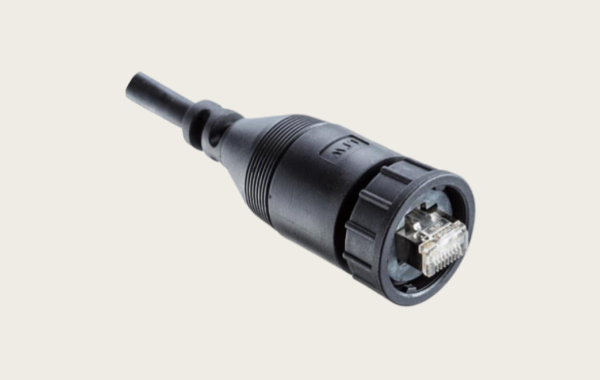

除电气连接外，机械固定方式同样会影响工业RJ45接口的使用体验。RCP-5SPFFG-TCM7B50采用三点锁定结构，适用于对应的配套连接器。该结构与螺纹旋合式连接方式不同，替代开发时需要确认锁定机构的形状、配合尺寸和操作方式，不能只凭连接器外观或RJ45接口类型判断兼容性。

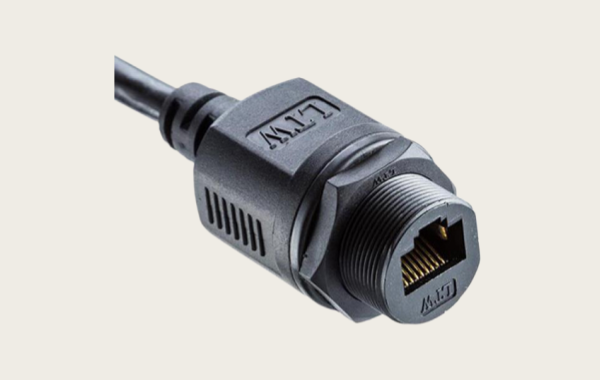

该型号采用前端固定方式，官方资料列出的面板厚度参考值为带盖1.80mm、不带盖3.00mm。设计人员应结合原厂尺寸图确认面板厚度定义、安装孔尺寸和连接器固定空间，同时检查内部PCB及其他元器件是否会与线缆或连接器后端发生干涉。
产品公开资料标注IP67（配合状态），意味着其防护能力应按照规定的配合状态和测试条件理解。对于工业设备，连接器配合状态、锁定是否到位、密封结构以及面板安装工艺都会影响最终的防护效果。因此，在有防尘、防水要求的设备中，应将配套接口、安装方式和整机防护要求一起纳入评估。
500mm线缆在设备内部布线时，也需要关注线缆固定和弯曲空间。建议根据实际结构预留适当余量，避免线缆长期受到拉力、挤压或不合理弯折。对于需要频繁维护的设备，还应考虑连接器拆装便利性以及维护过程中对密封结构的保护。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于RCP-5SPFFG-TCM7B50的采购、选型及国产替代开发，建议围绕接地功能、机械接口、线缆规格、网络性能和防护条件建立完整的评估流程。
1. 接地功能必须保持明确。 原型号具有“With Ground”设计，替代产品应明确接地端的具体定义、连接方式和电气要求。若设备设计依赖这一连接路径，则不能直接使用不带相应接地设计的普通RJ45线缆组件替代。接地连接是否满足要求，应通过图纸核对和必要的电气测试确认。
2. 核实连接器机械兼容性。 应确认中型RJ45连接器的外形尺寸、面板开孔、前端固定方式、13/16英寸-28 UNS螺纹规格及三点锁定结构。不同产品即使接口类型相同，也可能在锁定方式和安装尺寸上存在差异。建议优先使用原型号尺寸图、样品和设备端接口进行配合验证。
3. 保持线缆配置与端接要求一致。 原型号采用500mm线缆、24 AWG导体和约6.5mm外径，替代时应重点核对线长、线规、护套材料、线序以及端接结构。如果需要调整线长或线缆材料，应同步评估装配空间、机械性能和网络传输表现，避免只根据长度和外径进行简单匹配。
4. 按照Cat 5e要求验证网络性能。 替代样品应根据项目需求开展导通、短路、错线、线序和网络性能测试。对于对信号完整性要求较高的设备，还应根据适用标准评估插入损耗、回波损耗和串扰等指标。单纯通过导通测试，并不能证明整个线缆组件的网络性能与原产品完全一致。
5. 确认屏蔽、接地与防护状态。 替代产品应根据原设备要求确认屏蔽结构、接地路径、连接器配合状态和密封设计。如果项目要求IP67防护，还应明确相应测试状态和安装条件，并验证配套接口与整机结构是否满足要求。
6. 建议分阶段开展国产替代验证。 项目初期应收集原型号完整料号、产品图纸、实物样品、接地要求和应用环境资料；随后进行结构分析、方案设计和样品制作；样品完成后，再开展机械配合、电气性能、网络性能及环境相关测试。验证通过后，可根据实际需求进行小批量试产，并建立规格确认、过程检验和批次追溯机制。
对于同系列产品，可以参考RCP-5SPFFG-SCM7B50等带接地设计的型号进行结构和配置比较。该型号同样属于RJ Middle Size系列，采用带接地设计、500mm线缆和螺纹连接方式，但其配合方式与RCP-5SPFFG-TCM7B50的三点锁定结构不同，因此只能作为系列选型参考，不能直接认定为可互换型号。相关信息可参阅Amphenol LTW官方RCP-5SPFFG-SCM7B50产品资料。
国产替代的核心目标，是在满足原设备关键技术要求的前提下，形成具备可验证性和批量生产可行性的替代方案。建议在开发初期明确目标成本、预计用量、交付周期、接地要求和测试标准，以便更准确地确定方案边界，减少后续反复修改。

-------------------------------------------------------------------------------------------------

Amphenol LTW RCP-5SPFFG-TCM7B50是一款带接地设计的RJ45中型线缆组件，具有500mm线缆、24 AWG导体、PVC护套、Cat 5e网络类别和三点锁定结构，官方资料标注其防护等级为配合状态下IP67。其产品特点使其适合从设备接口集成、接地设计和网络连接可靠性等角度进行工程评估。
对于研发和采购团队，选型时不应只关注接口类型与线缆长度，还应重点核对接地功能、屏蔽结构、机械配合、网络性能及环境防护要求。对于计划开展国产替代的企业，建议通过技术资料确认、样品试制、性能测试和小批量验证，逐步建立适用于自身设备的替代方案。
