什么是极细同轴线的Pitch？为什么工程师选型时必须关注

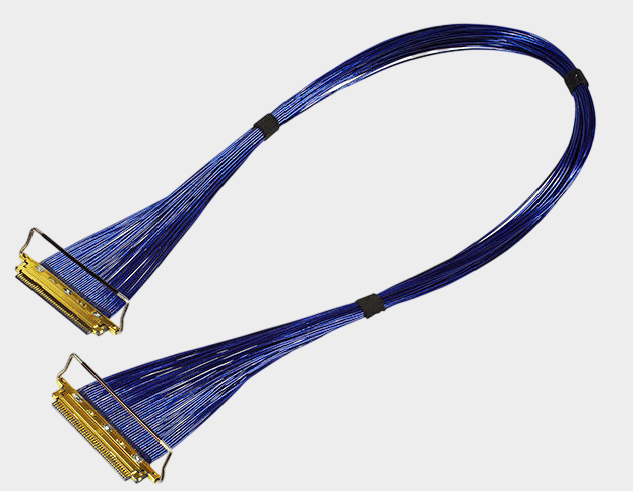

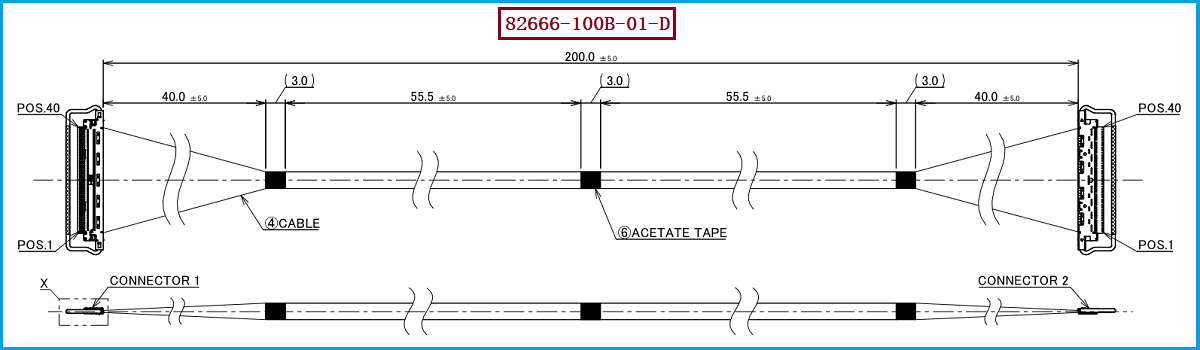

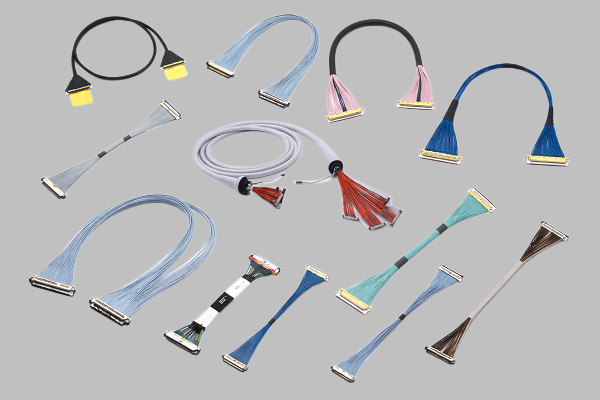

在极细同轴线束的选型过程中，Pitch（间距）是工程师经常关注的核心参数之一。需要特别说明的是，连接器产品中的Pitch通常指的是相邻触点中心之间的间距，也就是Contact Pitch，并不是简单指两根极细同轴线外径之间的距离。Pitch越小，意味着单位长度内可以排列更多Pin，有利于实现连接器小型化和高密度布线，但同时也会对线束端加工、连接器组装、PCB布局以及制造精度提出更高要求。以I-PEX 82666-100B-01-D为例，该产品属于CABLINE®-CA 40P Harness，采用0.4mm Contact Pitch、40PIN、水平对插结构，线材采用AWG#40、50Ω Micro-Coaxial极细同轴线，线束长度为200mm，Pin Assignment为1-1。其线材端使用的连接器型号为20634-140T-02。因此，如果工程师原设计采用的是0.4mm Pitch连接器，替代线束时首先就应该确认连接器Pitch是否一致，而不能仅仅根据“40PIN”判断两款产品可以直接互换。

-------------------------------------------------------------------------------------------------

如何根据Pitch选极细同轴线？0.4mm、0.5mm等间距应该怎么判断
根据Pitch选择极细同轴线束，本质上应该先从设备PCB端连接器的Pitch和Pin数量确定连接器体系，再根据连接器可适配的线材规格选择极细同轴线。对于空间紧凑、高密度、高速传输的产品，0.4mm Pitch能够在有限的PCB空间内实现更多信号通道，因此常见于轻薄型、高性能电子设备内部连接。以20634-140T-02为例，它对应CABLINE®-CA系列40PIN连接器，采用0.4mm间距，并可适配相应的Micro-Coaxial线材；本款82666-100B-01-D使用的具体线材规格为AWG#40。工程师在选型时应形成“Pitch→Pin数量→连接器型号→线材AWG→阻抗→线长→线序”的完整匹配关系，而不是认为Pitch越小就一定越好。对于采购人员来说，如果原设备使用0.4mm Pitch产品，询价时最好直接明确I-PEX 82666-100B-01-D、20634-140T-02、40PIN、0.4mm Pitch、AWG#40、50Ω、200mm、1-1等关键规格，这样可以有效减少供应商因规格理解不同而产生的替代风险。

-------------------------------------------------------------------------------------------------

Pitch越小，对极细同轴线束制造工艺要求越高
0.4mm Pitch带来的优势是高密度，但对于极细同轴线束制造企业而言，也意味着更高的加工精度要求。I-PEX 82666-100B-01-D采用40PIN 0.4mm Pitch结构，40根AWG#40极细同轴线需要按照规定的Pin位置与连接器进行精密装配，两端还需要保证对应Pin之间的1-1线序。在线束实际生产过程中，端头剥线、芯线定位、屏蔽层处理、连接器组装、固定以及弯折区域控制都会影响最终产品的一致性。特别是在高速信号应用中，不能只追求“Pitch尺寸一样”，还需要关注50Ω阻抗控制、线材一致性、端头加工质量以及连接器接触可靠性。也就是说，选对Pitch只是第一步，实现真正可靠的极细同轴线束替代，还需要实现机械尺寸、电气性能和高速信号性能的综合匹配。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替代I-PEX 82666-100B-01-D的工程项目，建议首先确认PCB端的配对连接器以及0.4mm Pitch是否与原设计一致，然后核对线材端连接器20634-140T-02、40PIN、AWG#40、50Ω、200mm长度以及1-1线序等参数。如果设备内部空间非常有限，还需要进一步确认连接器外形尺寸、出线方向、弯折区域以及线束固定方式。对于高速信号应用，则建议在样品阶段进一步进行导通、绝缘、阻抗、插损、回损、串扰以及眼图等测试，从而判断替代线束是否真正满足整机应用要求。我们公司可提供：I-PEX 82666-100B-01-D兼容替代线束方案，可围绕0.4mm Pitch、40PIN、AWG#40、50Ω Micro-Coaxial极细同轴线以及客户实际线长、线序和装配要求进行定制生产，为工程师提供样品验证、规格匹配及量产导入支持，同时为采购人员提供国产替代供应方案。

-------------------------------------------------------------------------------------------------

根据Pitch选极细同轴线，关键是实现完整规格匹配
“如何根据Pitch选极细同轴线？”不能简单理解为只看一个0.4mm或0.5mm数字，而应该将Pitch作为连接器选型的起点，再进一步匹配Pin数量、连接器型号、线材AWG、特性阻抗、线束长度、线序和实际高速信号需求。I-PEX 82666-100B-01-D采用40PIN、0.4mm Pitch、AWG#40、50Ω、200mm、1-1规格，线材端连接器型号为20634-140T-02，是一款典型的高密度极细同轴线束。对于国产替代项目而言，只有在Pitch、连接器、线材和电气性能等关键参数均得到有效匹配和验证后，才能真正实现稳定可靠的替代。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束的国产替代研究与市场应用方案开发，如果您正在寻找I-PEX 82666-100B-01-D兼容替代线束，或者对0.4mm Pitch、AWG#40极细同轴线束有采购需求，欢迎联系我们进行具体规格确认与方案评估。
